تركيب وتجعيد خرطوم مرن ثلاثي المشبك

غالبًا ما تصبح وصلة الخرطوم المرنة هي أضعف نقطة في نظام الأنابيب، خاصة عندما يحتاج الخرطوم إلى تحمل تغيرات الضغط أو التنظيف المتكرر أو التثبيت المتكرر. يستخدم تركيب وتجعيد الخرطوم المرن ثلاثي المشبك قضيب خرطوم من الفولاذ المقاوم للصدأ مدمجًا مع غلاف تجعيد دائم لتثبيت الخرطوم في مكانه، مما يمنع الارتخاء أو السحب أثناء التشغيل.

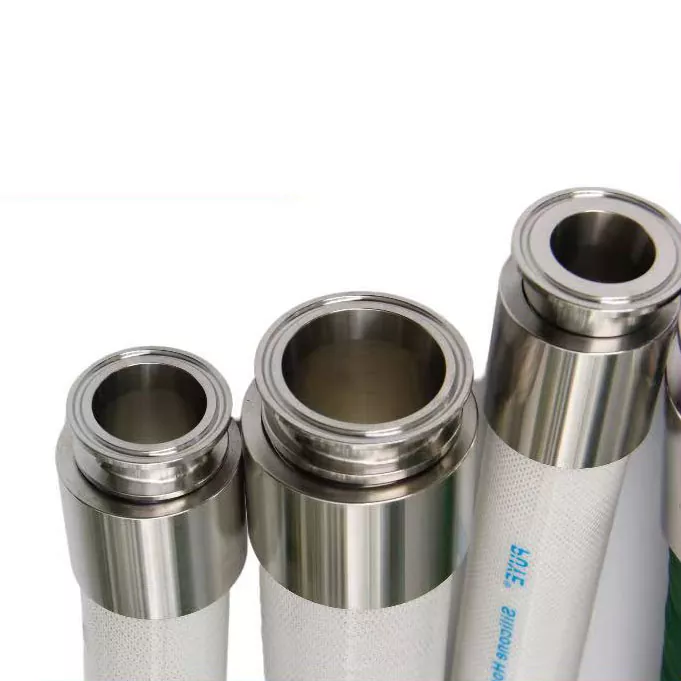

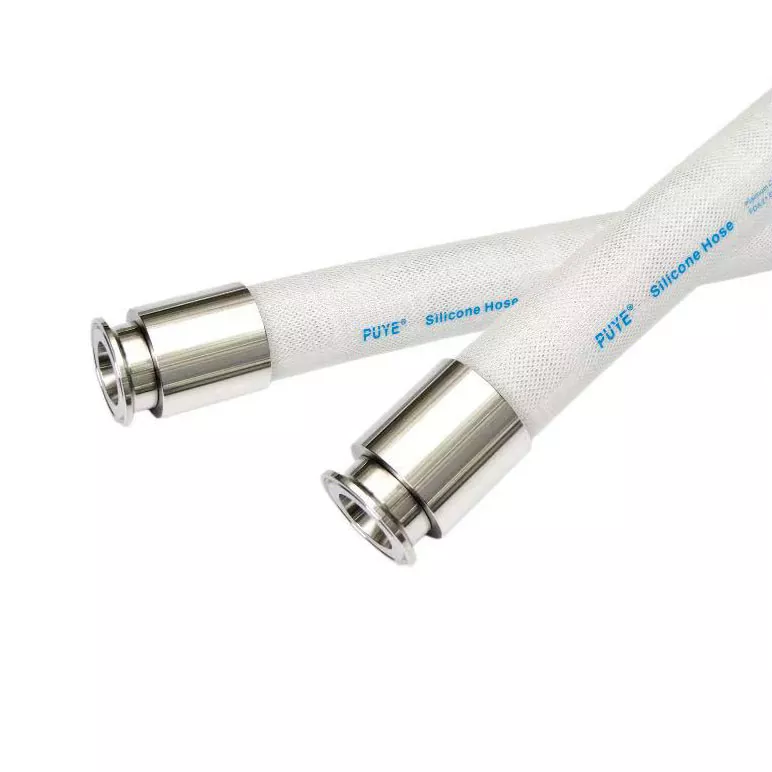

يسمح طرف المشبك الثلاثي لمجموعة الخرطوم بالاتصال مباشرة بمعدات الأنابيب الصحية، بينما يخلق الغلاف المجعد قوة تثبيت متسقة حول جسم الخرطوم. متوفر مع تركيبات من الفولاذ المقاوم للصدأ 304 أو 316L ومواد خرطوم صحية، طريقة الاتصال هذه مناسبة للأنظمة التي تتطلب قابلية التنظيف والتوجيه المرن وعمر الخدمة الطويل. يمكن تخصيص أحجام الخراطيم ومعايير المشبك وتكوينات التركيب وفقًا لمتطلبات المشروع المختلفة.

تفاصيل المواصفات

مزايا البناء والمواد الرئيسية

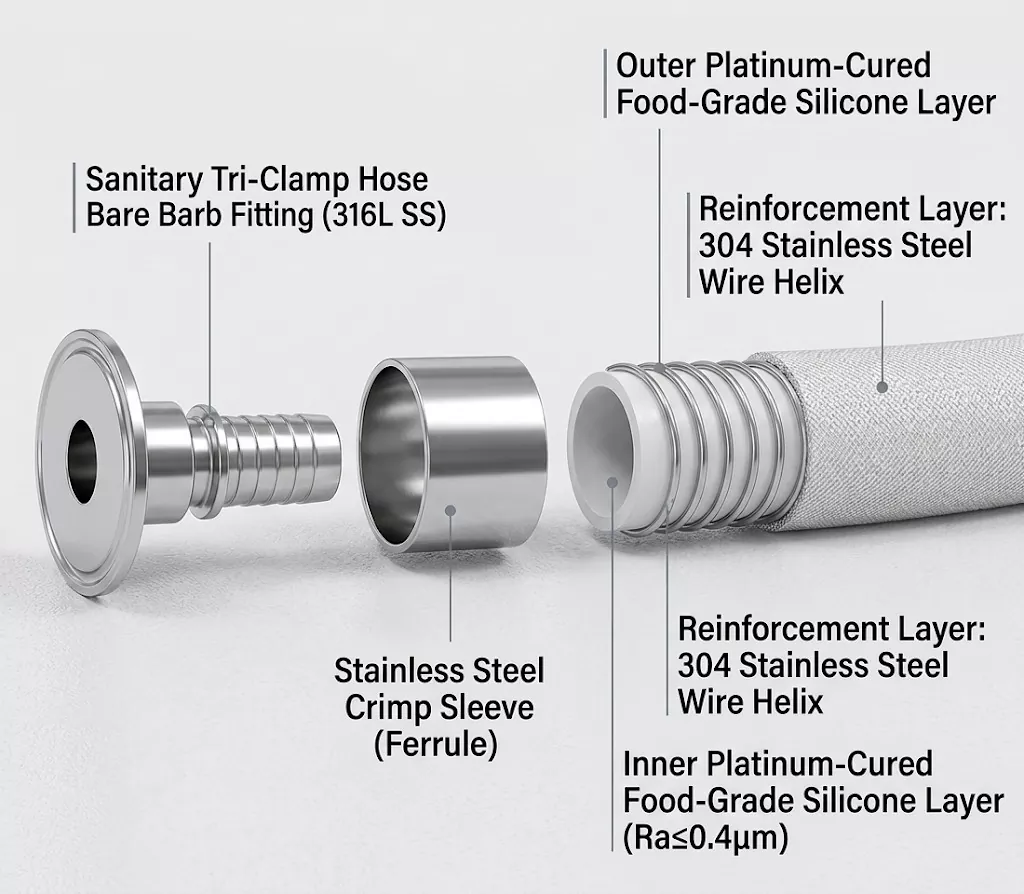

اتصال دائم مجعد بشكل دائم: الغلاف المصنوع من الفولاذ المقاوم للصدأ مجعد آليًا فوق التركيبات متعددة القضبان، مما يخلق ختمًا دائمًا مقاومًا للتلاعب يمنع نفخ الخرطوم تحت مسامير الضغط أو الاهتزاز الشديد.

هيكل من السيليكون المعالج بالبلاتينيوم: عديم الرائحة، والمذاق، وغير قابل للتسرب. يضمن علاج البلاتين درجة نقاء فائقة ومستخلصات أقل مقارنة بالسيليكون القياسي المعالج بالبيروكسيد.

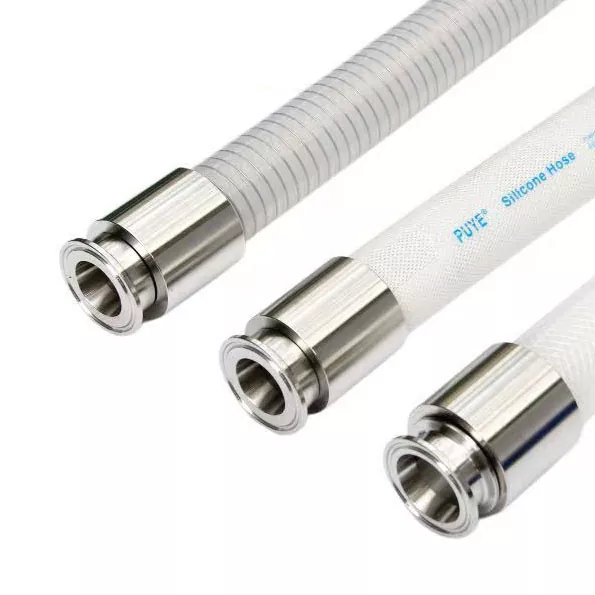

مقاومة الفراغ والتشابك: معزز بسلك حلزوني من الفولاذ المقاوم للصدأ 304، يحافظ الخرطوم على القطر الداخلي الكامل أثناء الانحناءات الضيقة وعمليات الشفط/الشفط العالية دون تسطيح أو طي.

تجويف داخلي بلمسة نهائية مرآة فائقة النعومة: يمنع السطح الداخلي الأملس تراكم المنتج، ويقلل من فقدان الاحتكاك، ويضمن إجراءات تنظيف CIP/SIP دون عناء.

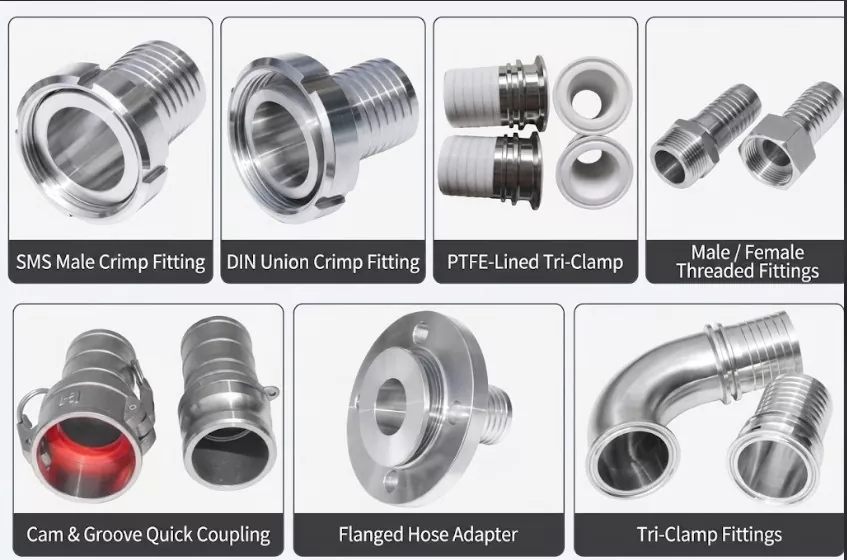

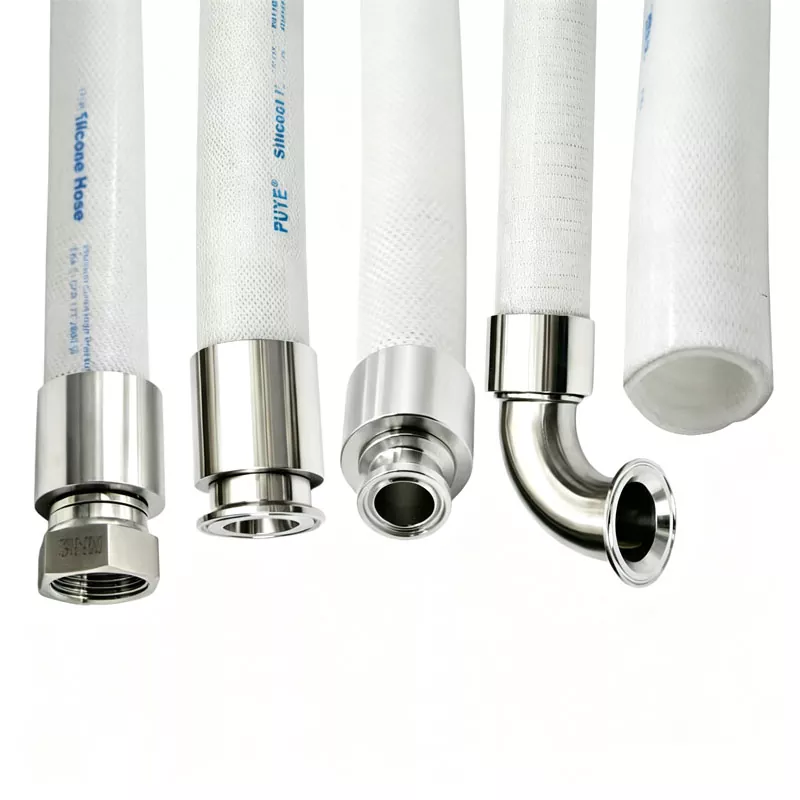

أنماط الاتصال النهائية المتاحة

Tri-Clamp / Tri-Clover (TC): تصميمات الكوع المستقيمة بقيمة 90 دولارًا أمريكيًا^\circ$ تلبي معايير ASME BPE و3-A للتجميع السريع والخالي من الأدوات.

الاتحادات الصحية الأوروبية (DIN وSMS): صمولة دوارة DIN مُصنعة بدقة ووصلات توصيل سنية ذكرية SMS لمعدات الألبان والتخمير الأوروبية.

المحولات الصناعية المترابطة: خيوط NPT / BSPT ذكر وأنثى للتوصيل مباشرة بالمضخات والمشعبات والأنابيب الصلبة.

محولات ذات حواف وCamlock: أطراف ذات حواف ANSI/DIN لأنظمة الخدمة الشاقة ووصلات Camlock (EC) سريعة الفصل لنقل السوائل بسرعة.

التركيبات المبطنة بـ PTFE المقاومة للتآكل: أطراف ذات حواف ومشبك مع بطانات PTFE كاملة للحصول على محاليل كيميائية شديدة العدوانية.

التعليمات

س: كيف أعرف ما إذا كان هذا التركيب يتطابق مع تركيب الخرطوم المرن ثلاثي المشبك وسمك الجدار المجعد؟

ج: هذا مهم للغاية بالنسبة للعقص! تم تصميم تجهيزاتنا بناءً على معرفات الخراطيم الصحية القياسية (الأقطار الداخلية) وسمك الجدار المشترك. عند الطلب، ما عليك سوى إخبارنا بالقطر الداخلي والقطر الخارجي للخرطوم الخاص بك، وسنقدم لك الحجم الدقيق للكم لضمان تجعيد آمن ومأمون.

س: هل توجد "مساحة فارغة" بين وصلة الخرطوم المرنة ذات المشبك الثلاثي والوصلة حيث يمكن أن تنمو البكتيريا؟

ج: ليس مع تصميمنا! تتميز سيقاننا المجعدة بتصميم ذيل ناعم ومتشابك. عندما يتم تجعيده بشكل صحيح باستخدام الكم، يصبح الانتقال بين البطانة الداخلية للخرطوم والساق المصنوعة من الفولاذ المقاوم للصدأ سلسًا تمامًا تقريبًا. وهذا يزيل الشقوق ويحافظ على خطك صحيًا بنسبة 100%.

مراقبة الجودة والخشونة

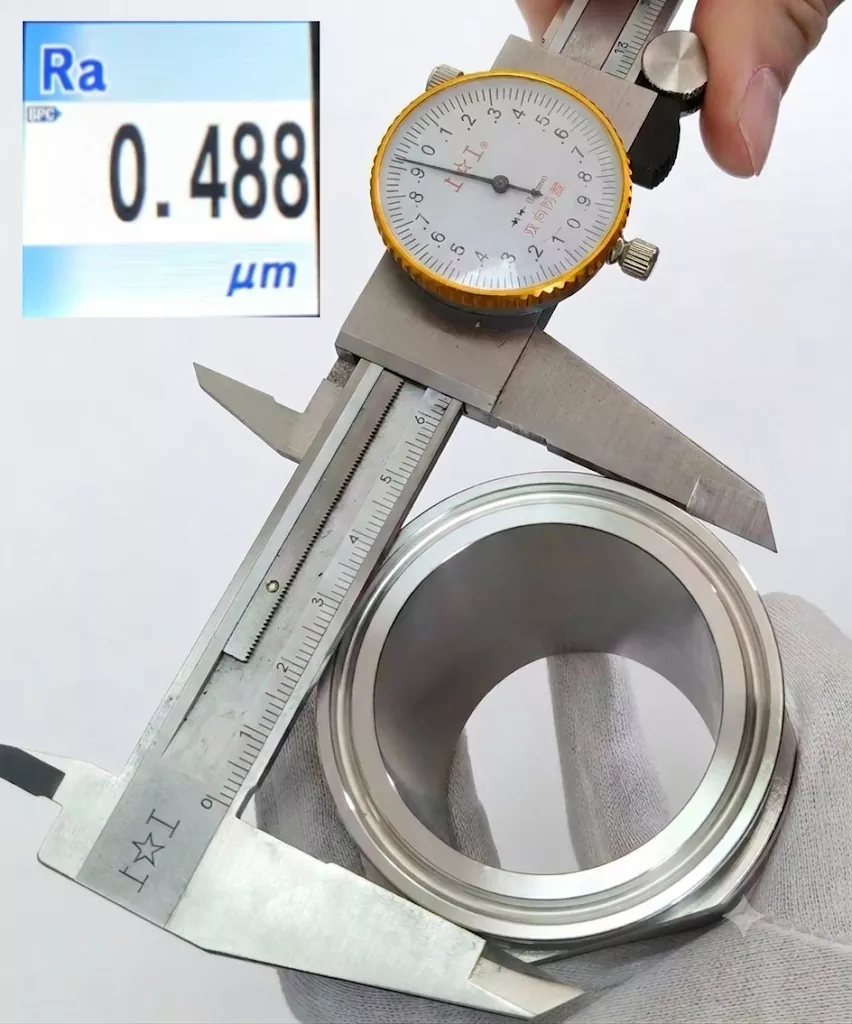

معيار الجودة لدينا بسيط: الكمال أو لا شيء. تخضع كل دفعة لفحص 100% للارتفاع والمعرف والقطر الخارجي وتشطيب السطح الداخلي (Ra <0.8 ميكرومتر). يتم شحن المنتجات التي تلبي هذا المعيار العالي فقط. كن مطمئنًا، فقد تم إنشاء طلبك واختباره لتنفيذه.

دعم الخدمة من DINGYUE

لكل مشروع أنابيب صحية متطلبات مختلفة، بدءًا من أبعاد التوصيل واختيار المواد وحتى جداول التسليم وشروط التثبيت. توفر DINGYUE الدعم الفني طوال عملية الشراء لمساعدة العملاء على اختيار المكونات المناسبة وإكمال المشاريع بسلاسة.

قبل الإنتاج، يساعد فريقنا في اختيار المنتج، وتأكيد الرسم، والمتطلبات المخصصة، بما في ذلك الأبعاد الخاصة، والتشطيبات السطحية، والمواد، ومعايير الاتصال. العينات متاحة للاختبار والتحقق قبل الطلبات بالجملة.

أثناء التصنيع، يتم فحص كل دفعة وفقًا لإجراءات الجودة الصارمة. يمكن توفير شهادات المواد، وسجلات فحص الأبعاد، ووثائق تتبع الإنتاج لضمان تلبية كل مكون لمتطلبات المشروع.

بالنسبة للطلبات الدولية، تدعم DINGYUE التغليف الاحترافي وتنسيق الشحن وتحديثات الطلب من الإنتاج إلى التسليم. بعد استلام المنتجات، يمكن للعملاء أيضًا الحصول على إرشادات التثبيت والمساعدة الفنية ودعم الاستبدال عند الحاجة.
