28WB لحام بعقب صحي صحيح وايز

يمكن أن يؤثر تصميم تفرع خطوط الأنابيب بشكل مباشر على اتساق التدفق واستقرار الضغط وكفاءة النظام بشكل عام. على عكس تركيبات الفروع القياسية مع تغييرات التدفق الأكثر حدة، فإن منتجنا 28WB Sanitary Butt Weld True Wyes يخلق انتقالًا أكثر تدرجًا بين ثلاثة أقسام من خطوط الأنابيب، مما يساعد السوائل على التحرك عبر النظام مع إزعاج أقل.

تم تصنيع هذا التركيب وفقًا لمتطلبات الهندسة الصحية ومعايير ASME BPE، ويتم إنتاجه من الفولاذ المقاوم للصدأ عالي الجودة بأبعاد دقيقة لتركيب اللحام التناكبي الموثوق به. يساعد الاتصال الملحوم الدائم على إنشاء هيكل خط أنابيب نظيف وآمن، مما يجعله مناسبًا لتطبيقات مثل خطوط المعالجة الصيدلانية، ومعدات التكنولوجيا الحيوية، وأنظمة إنتاج الأغذية، وشبكات التبريد السائلة المتقدمة.

المواصفات والتفاصيل

لماذا يعد هذا التصميم أمرًا بالغ الأهمية في وحدات CDU؟

تم تصميم هذا التكوين "على شكل حرف Y" بشكل أساسي لتوزيع التدفق الأمثل وموازنة النظام.

1) ديناميكيات التدفق المحسنة: في نظام التبريد المعقد مثل وحدة CDU، يعد الحصول على كمية متساوية من السائل لكل مكون أمرًا بالغ الأهمية. إذا كان لديك حلقات تبريد متعددة، فإن المشعب الخطي يخلق توزيعًا غير متساوٍ.

2) التدفق الموحد: يضمن تقاطع Y المتماثل تقسيم التدفق الوارد وتوزيعه بشكل مثالي. يوفر هذا معدل تدفق متساويًا وموحدًا وضغطًا ثابتًا للسائل لجميع الخطوط الثانوية، وهو أمر حيوي للتشغيل المتوازن للإلكترونيات عالية الأداء.

اضطراب منخفض: تعمل الفروع الناعمة ذات الزوايا على تقليل الاضطراب وفقدان الطاقة الذي يمكن أن يحدث مع الوصلات القاسية بزاوية 90 درجة، مما يحسن كفاءة المضخة ويقلل ضوضاء النظام.

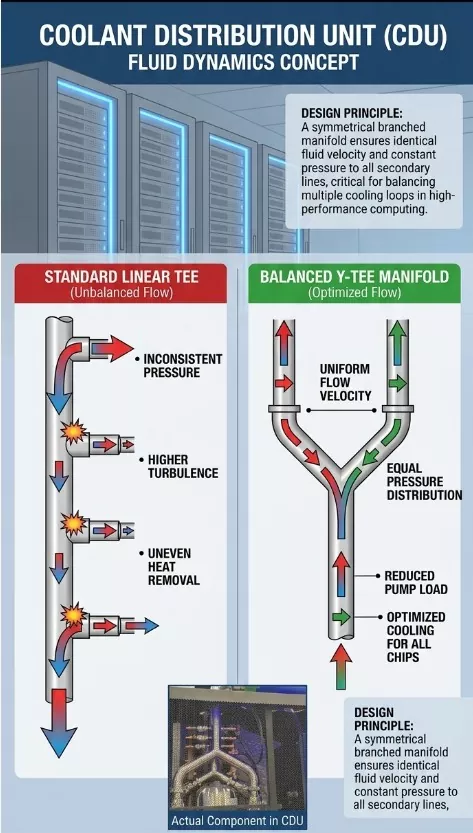

المقارنة المرئية: مشعبات توزيع التدفق

على اليسار: يُظهر مشعبًا خطيًا قياسيًا حيث يصبح التدفق أضعف تدريجيًا، مما يؤدي إلى تبريد غير متساوٍ.

اليمين: يُظهر مشعب Y-tee المُحسّن الذي يخلق تدفقًا متناسقًا وموحدًا تمامًا لجميع المخرجات.

المحملة الجانبية مقابل True Y-Tee

كثير من الناس يخلطون بين هذين الاثنين لأنهما يشبهان حرف "Y". ومع ذلك، فإنها توجه سوائلك بشكل مختلف تمامًا. فيما يلي كيفية اختيار التصميم المناسب لتخطيط الأنابيب الخاص بك.

مقارنة سريعة  المحملة الجانبية مقابل المحملة الحقيقية على شكل حرف Y

1. نقطة الإنطلاق الجانبية – "مخرج الطريق السريع"

كيف يعمل: فكر في هذا كطريق سريع به منحدر للخروج. تستمر حركة المرور الرئيسية بشكل مستقيم دون انقطاع، بينما يخرج جزء صغير من حركة المرور بزاوية لطيفة.

لماذا تستخدمه: إذا كان لديك خط رئيسي يمر عبر منشأتك وتحتاج فقط إلى الاستفادة منه لتغذية خزان أصغر أو محطة على الجانب، فهذا هو المكان المناسب لك. إنه يوفر تدفقًا أكثر سلاسة بكثير من تي شيرت قياسي بقيمة 90 دولارًا.

الأفضل من أجل: إضافة خطوط جانبية أو خطوط أخذ العينات على طول الأنبوب الرئيسي.

2. True Y-Tee – "الشوكة في الطريق"

كيف يعمل: فكر في مفترق الطرق حيث ينتهي الطريق الرئيسي، وعليك أن تختار اليسار أو اليمين. إنه يقسم التدفق بشكل مثالي إلى أسفل المنتصف إلى مسارين متماثلين.

لماذا استخدامه: إذا كنت بحاجة إلى إطعام خزانين متطابقين أو حواف الخميرة بنفس المعدل بالضبط، فأنت بحاجة إلى True Y-Tee. ولأنه متماثل تمامًا، فهو يضمن ضغطًا متوازنًا ومعدل تدفق متساوٍ لكلا الفرعين.

الأفضل لـ: تقسيم متساوي، أو خطوط تعبئة متماثلة، أو دمج خطين منفصلين في مصرف رئيسي واحد.

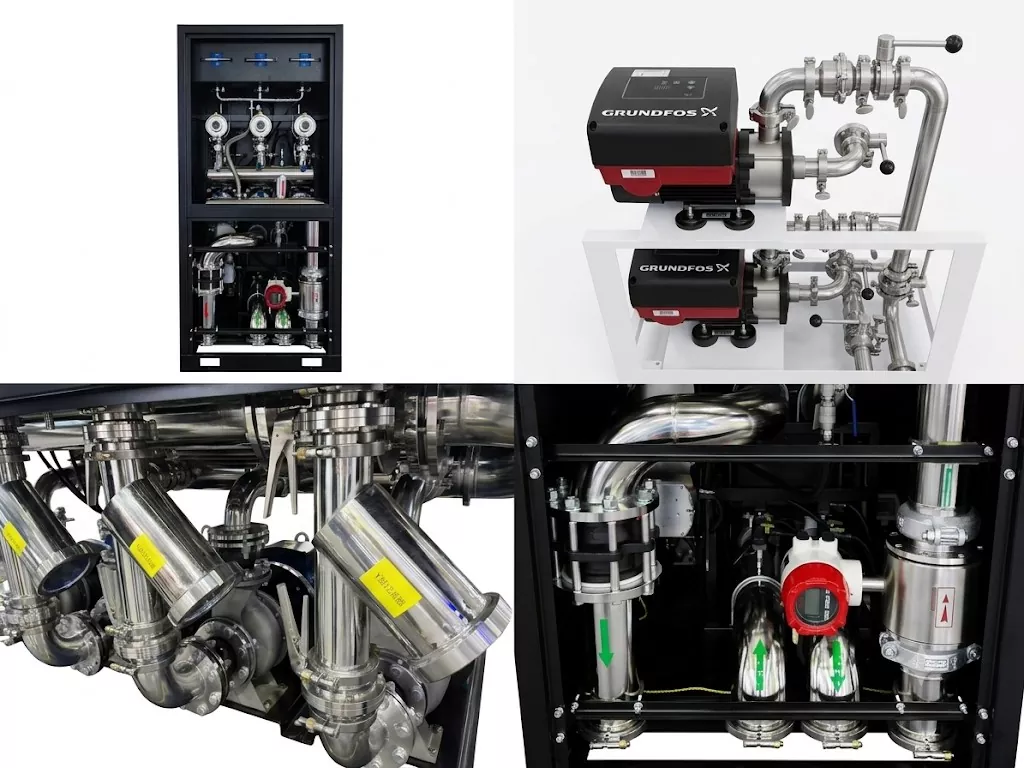

تستخدم على نطاق واسع في CDU

تم تصميم الصمامات الصحية وتجهيزات الأنابيب المتميزة لدينا خصيصًا لوحدات توزيع التبريد عالية الأداء. فهي تساعد في الحفاظ على تدفق السوائل بسلاسة وأمان من خلال حلقات التبريد الحرجة. مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة، وهي تمنع التسربات وتحمي الأجهزة الإلكترونية الحساسة. تعتبر أجزائنا سهلة التركيب ومصممة لتدوم طويلاً، وهي الخيار الأمثل لأنظمة التبريد السائلة الحديثة لمراكز البيانات.
