يبدأ نظام الأنابيب الصحية الموثوق به مع كل نقطة اتصال. حتى عندما تعمل الصمامات والمعدات بشكل جيد، يمكن أن تؤثر مكونات الاتصال ذات الجودة الرديئة على أداء الختم، وكفاءة الصيانة، واستقرار النظام على المدى الطويل.

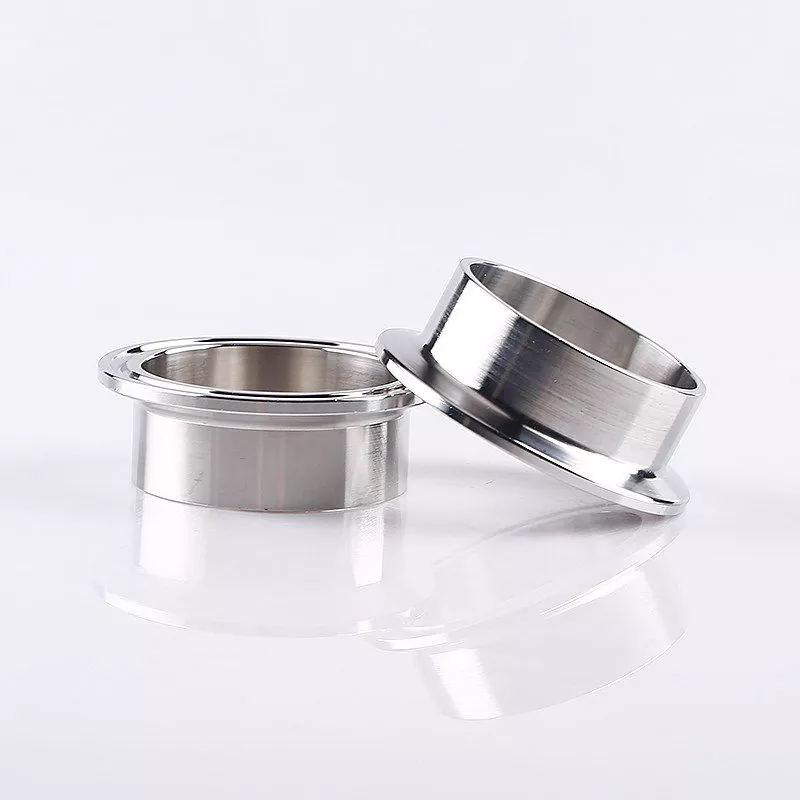

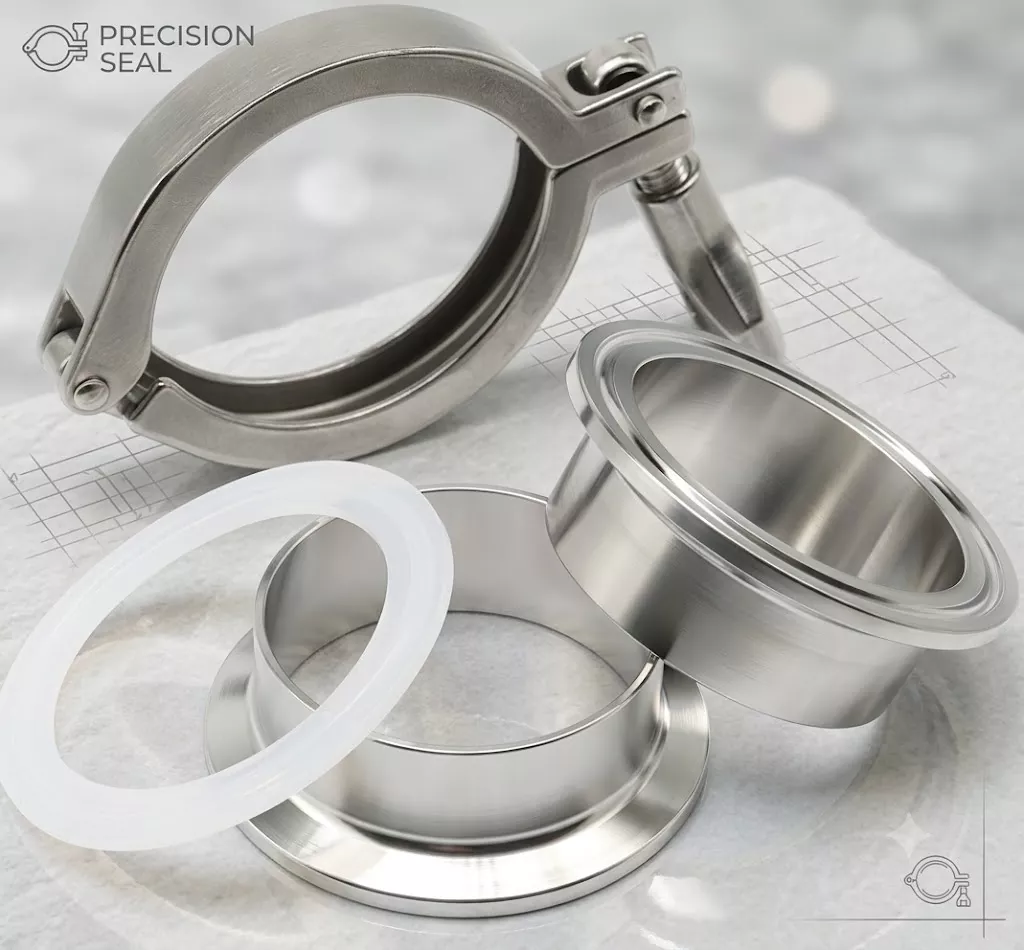

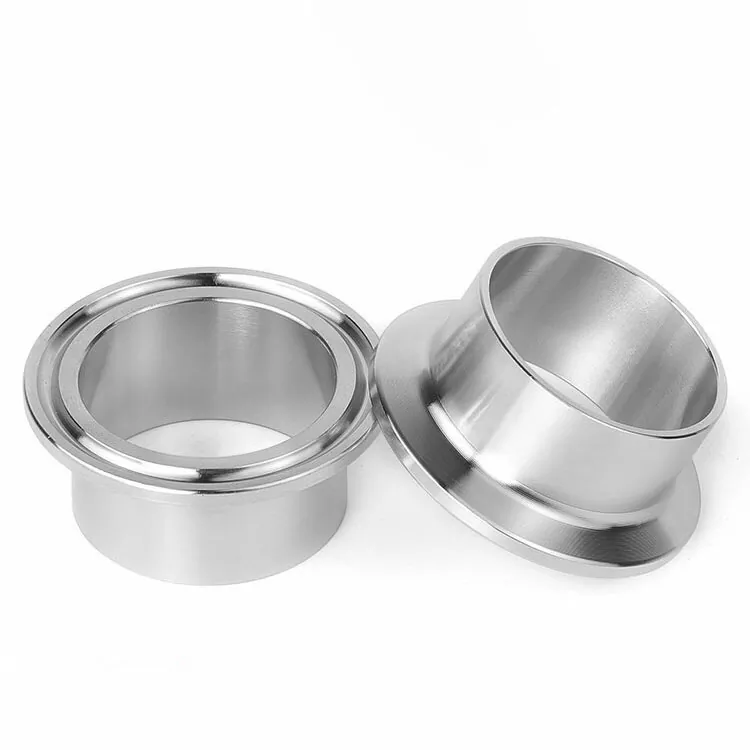

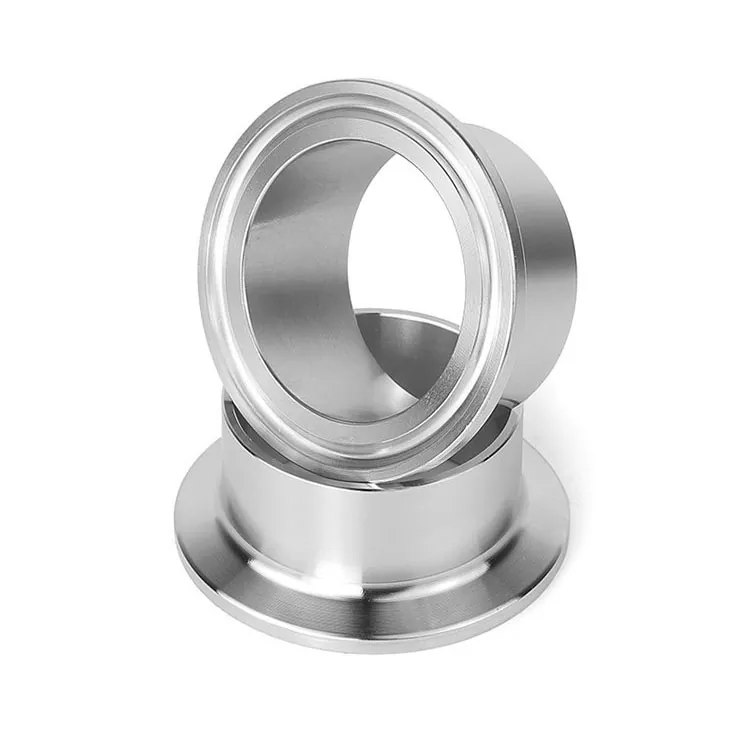

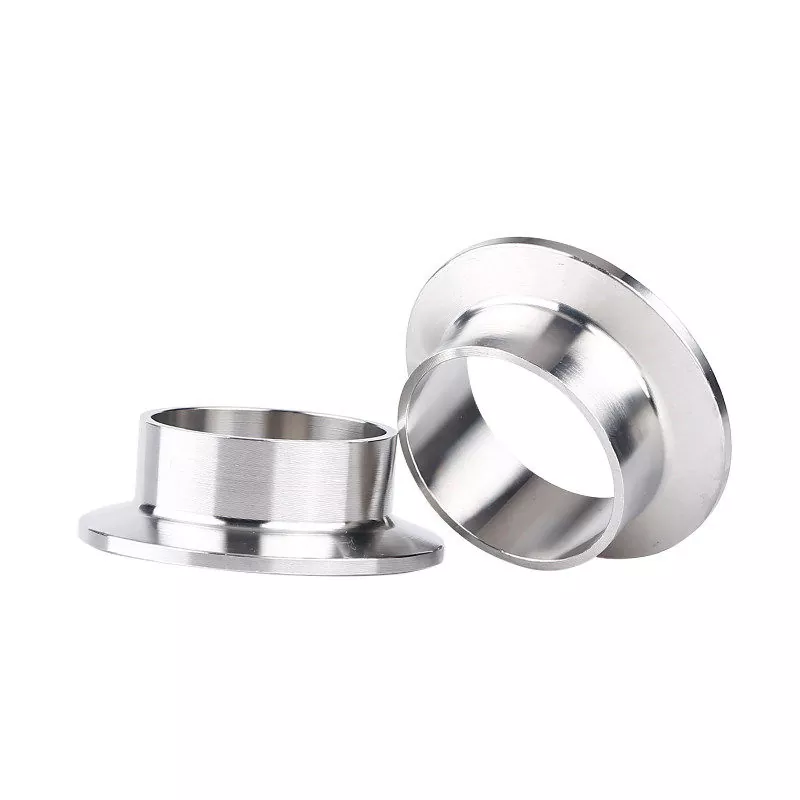

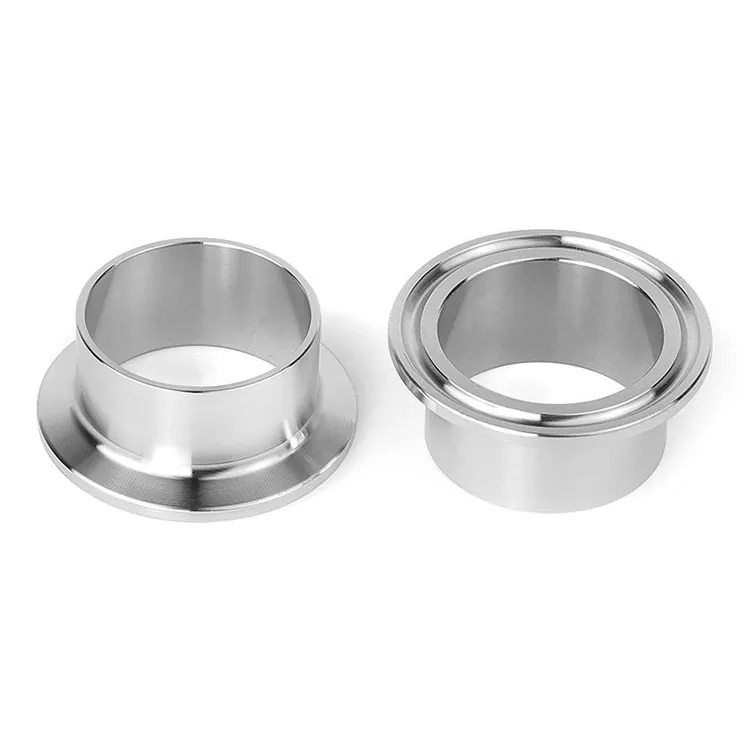

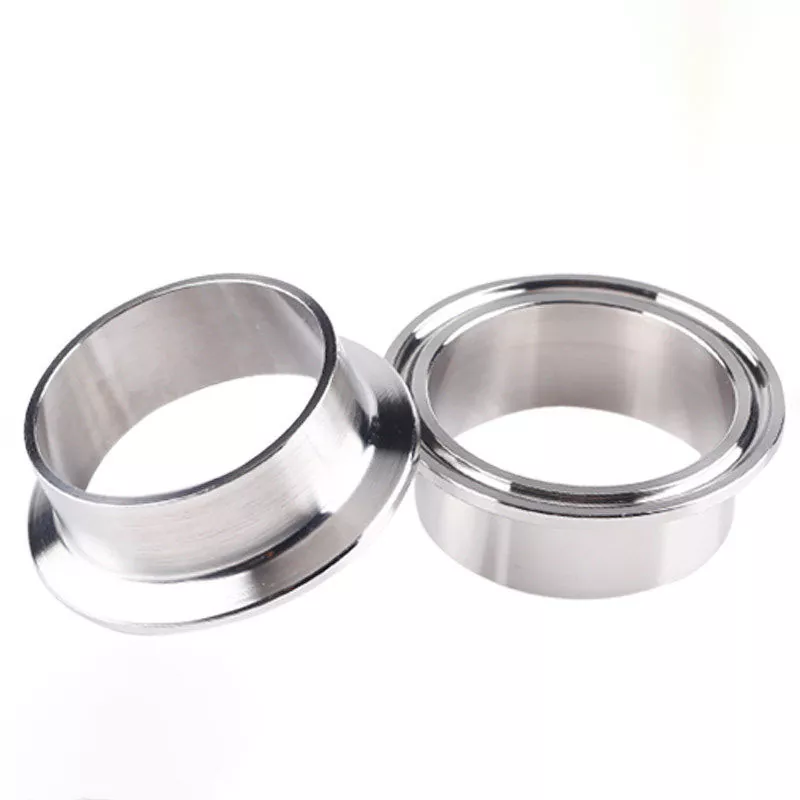

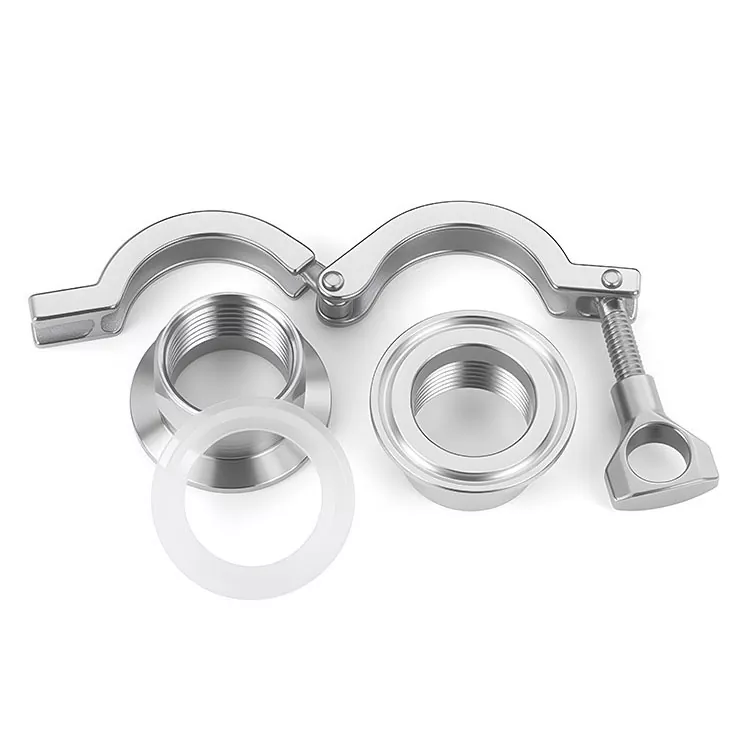

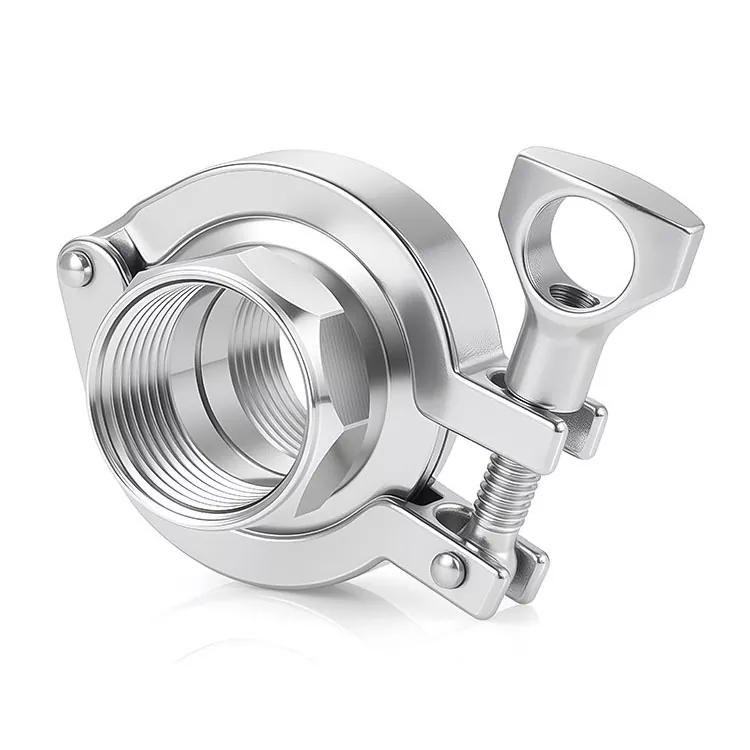

حلقات المشبك الثلاثية DINGYUE عبارة عن مكونات مصنعة بدقة تستخدم لتوصيل الأنابيب الصحية، والصمامات، والمضخات، والخزانات، ومعدات المعالجة الأخرى من خلال مجموعات المشبك. أثناء التثبيت، تعمل الحلقة مع حشية ومشبك لإنشاء اتصال آمن مع الحفاظ على سطح خط أنابيب داخلي أملس.
نقوم بتصنيع الحلقات باستخدام مواد الفولاذ المقاوم للصدأ عالية الجودة، بما في ذلك خيارات 304 و316L، وفقًا لمتطلبات التطبيقات المختلفة. بالنسبة للتطبيقات الصيدلانية والتكنولوجيا الحيوية والتطبيقات عالية النقاء، يوفر الفولاذ المقاوم للصدأ 316L مقاومة معززة للتآكل ومتانة. بالنسبة لأنظمة الأغذية والمشروبات العامة، يوفر الفولاذ المقاوم للصدأ 304 حلاً موثوقًا واقتصاديًا.
مع دعم المعايير الصحية العامة والمواصفات المخصصة، يتم تطبيق الحلقات ثلاثية المشبك على نطاق واسع في خطوط المعالجة الصحية، ومشاريع تصنيع المعدات، وأنظمة التبريد السائل المتقدمة.
|
فئة |
المعلمات الرئيسية / الخيارات |
الوصف وملاحظات التطبيق |
|
درجة المادة |
• 316L الفولاذ المقاوم للصدأ (1.4404 / 1.4435) • 304 ستانلس ستيل (1.4301) |
316L: منخفض الكربون، ومقاوم للتآكل بشكل فائق. يفضل لتطبيقات التبريد الصيدلانية الحيوية وعالية النقاء والسوائل. 304: الدرجة التجارية القياسية للأغذية والمشروبات والخطوط الصناعية العامة. |
|
تصنيف الضغط |
• مشبك الجوز القياسي: 10 - 25 بار (145 - 360 رطل لكل بوصة مربعة) • مشبك مثبت بالضغط العالي: ما يصل إلى 50 - 100 بار (725 - 1450 رطل لكل بوصة مربعة) |
يعتمد ضغط العمل على تصميم المشبك، ودرجة حرارة التشغيل، واختيار مادة الحشية. |
|
مواد الحشية ودرجة الحرارة |
• EPDM: -40 درجة مئوية إلى +135 درجة مئوية (-40 درجة فهرنهايت إلى +275 درجة فهرنهايت) • PTFE (تفلون): -20 درجة مئوية إلى +200 درجة مئوية (-4 درجة فهرنهايت إلى +392 درجة فهرنهايت) • FKM / فيتون: -20 درجة مئوية إلى +200 درجة مئوية (-4 درجة فهرنهايت إلى +392 درجة فهرنهايت) • السيليكون: -50 درجة مئوية إلى +180 درجة مئوية (-58 درجة فهرنهايت إلى +356 درجة فهرنهايت) |
EPDM: الأفضل للتنظيف بالبخار والتنظيف CIP/SIP. PTFE: الحد الأقصى للخمول الكيميائي. FKM: زيت ممتاز ومقاومة قوية للأحماض/القواعد. السيليكون: مرونة عالية وثبات حراري. |
|
المعايير والامتثال |
• ASME BPE / 3-A (الولايات المتحدة / Bio-Pharm) • DIN 32676 (أوروبا / الصناعية) • ISO 1127 / ISO 2037 (الدولي) • BS 4825 الجزء 3 (المملكة المتحدة) • FDA 21 CFR 177.2600 وUSP Class VI |
يضمن قابلية التبادل على مستوى العالم، والامتثال للتصميم الصحي (صفر توقف)، وسلامة المواد الغذائية/الصيدلانية. |
في أنظمة المعالجة الصحية، تتطلب نقاط الاتصال نفس الاهتمام الذي تتطلبه الصمامات وخطوط الأنابيب. قد تؤدي الفجوات الصغيرة أو الأسطح غير المستوية أو هياكل الغلق الضعيفة إلى زيادة صعوبة التنظيف وتؤثر على سلامة الإنتاج.
في DINGYUE، نقوم بتصنيع أسطح إغلاق الحلقات بدقة يمكن التحكم فيها لضمان اتصال أفضل مع الحشيات والمشابك. يساعد الهيكل الداخلي السلس على تقليل تراكم البقايا المحتملة ويدعم إجراءات التنظيف CIP وSIP الفعالة.
بالنسبة لصناعات مثل الأغذية والمشروبات وتصنيع الأدوية، فهذا يعني سهولة الصيانة والتحكم بشكل أفضل في ظروف النظافة.
غالبًا ما تواجه خطوط الأنابيب الصحية تغيرات متكررة في الضغط ودورات درجة الحرارة وإجراءات التنظيف. يجب أن تحافظ مكونات الاتصال على أداء موثوق به في ظل هذه الظروف.
يتم تصنيع الحلقات ثلاثية المشبك بأبعاد شفة دقيقة لتوفير موضع ثابت بين الأجزاء المتصلة. عند دمجها مع الحشيات والمشابك المناسبة، فإنها تساعد على خلق أداء إغلاق مستقر وتقليل المخاطر الناجمة عن المحاذاة الخاطئة أو التثبيت غير الصحيح.
يمكن أن يؤثر توقف الإنتاج بشكل مباشر على تكاليف التشغيل، خاصة عند الحاجة إلى التنظيف المتكرر أو استبدال المعدات.

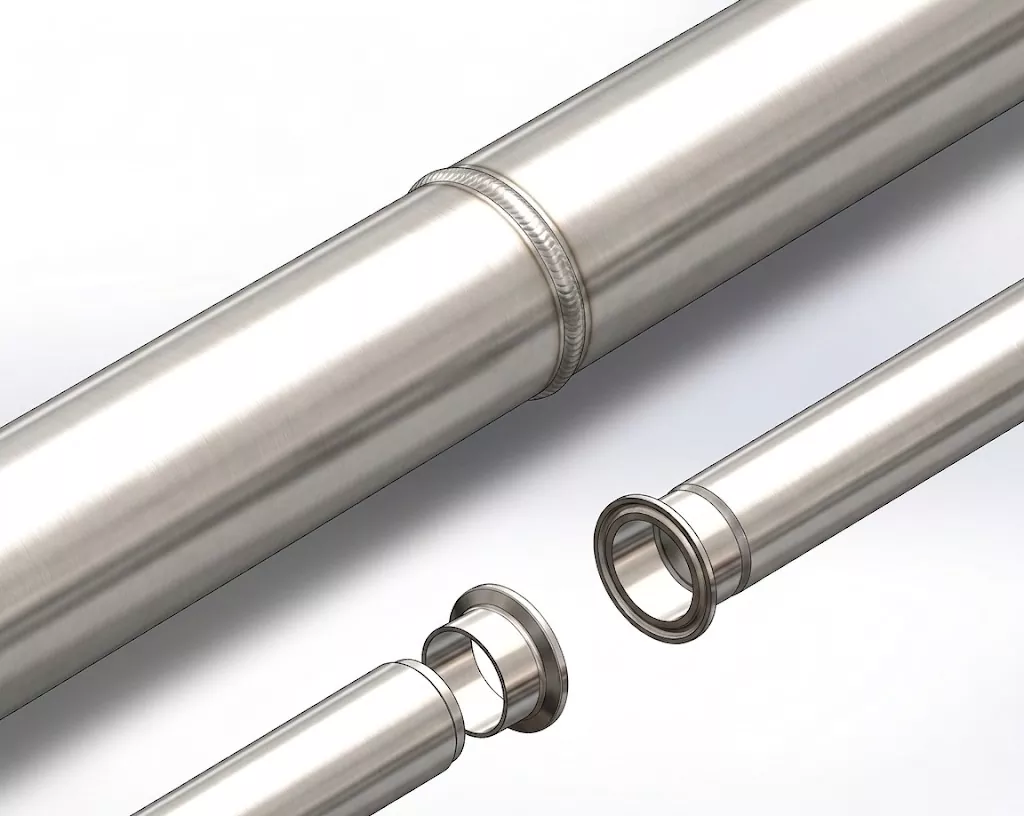

بالمقارنة مع التوصيلات الملحومة الدائمة، تسمح أنظمة المشبك الثلاثي بالتجميع والتفكيك بشكل أسرع. يمكن للمشغلين فصل المكونات وفحصها وتنظيفها وإعادة تثبيتها بكفاءة أكبر، مما يساعد على تقليل وقت الصيانة وتحسين مرونة الإنتاج.
تجمع العديد من مرافق المعالجة بين معدات من موردين مختلفين، لذا يعد توافق الاتصال أحد الاعتبارات الشرائية المهمة.
تتبع حلقات DINGYUE ثلاثية المشبك معايير التوصيل الصحي المستخدمة على نطاق واسع، مما يسمح بالتكامل مع الصمامات والمضخات والمرشحات والخزانات وأنظمة الأنابيب الشائعة. وهذا يجعل الاستبدال أسهل ويساعد العملاء على تبسيط إدارة قطع الغيار.
تُستخدم الحلقات ثلاثية المشبك الخاصة بنا على نطاق واسع في مصانع الجعة، ومصانع الألبان، وخطوط إنتاج المشروبات، ومعدات تجهيز الأغذية حيث تتطلب التوصيلات الصحية والتنظيف السهل.
بالنسبة لأنظمة الأدوية والتكنولوجيا الحيوية، توفر الحلقات المصنوعة من الفولاذ المقاوم للصدأ 316L مقاومة موثوقة للتآكل وتوافقًا مع متطلبات المعالجة الصحية الصارمة.

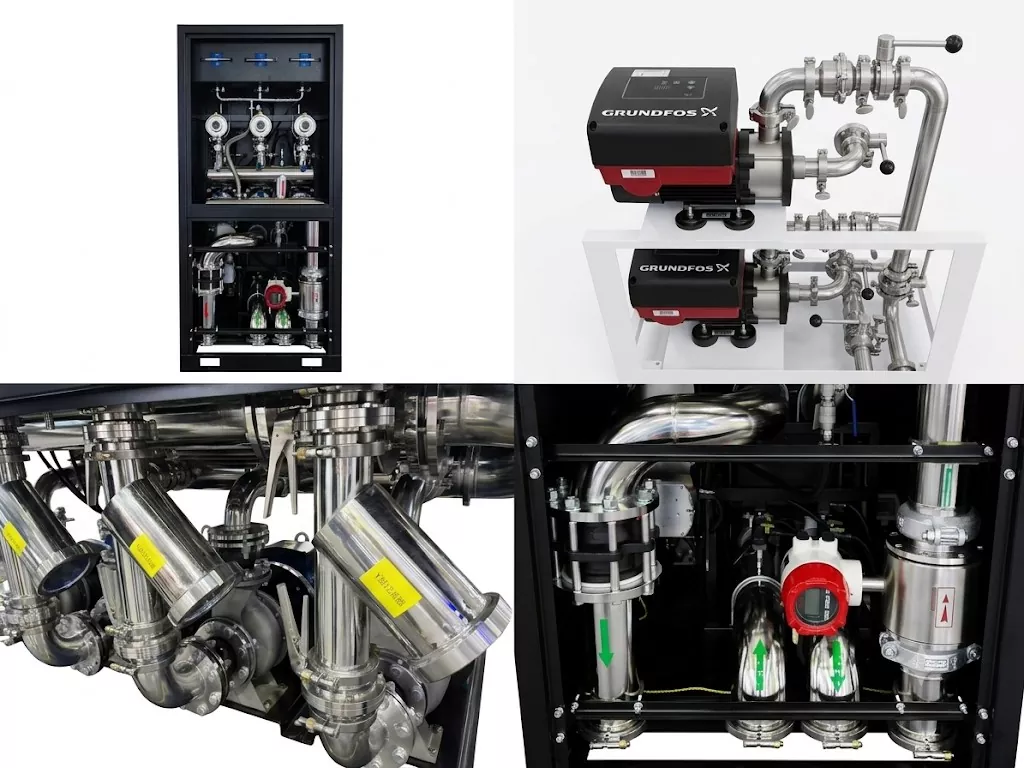

مع تزايد الطلب على حوسبة الذكاء الاصطناعي والخوادم عالية الأداء، تتطلب أنظمة التبريد السائل مكونات اتصال موثوقة للحفاظ على دوران سائل التبريد المستمر.
تدعم حلقات DINGYUE ثلاثية المشبك أنظمة أنابيب CDU وحلقات التبريد بمواد مقاومة للتآكل وأبعاد دقيقة وميزات صيانة سهلة.
يستخدم الفولاذ المقاوم للصدأ 304 على نطاق واسع في أنظمة الأنابيب الغذائية والمشروبات والنظافة العامة. يحتوي الفولاذ المقاوم للصدأ 316L على موليبدينوم إضافي، مما يوفر مقاومة أفضل للتآكل والتعرض للمواد الكيميائية، مما يجعله أكثر ملاءمة للتطبيقات الصيدلانية والتكنولوجيا الحيوية والتطبيقات عالية النقاء.
يعتمد الاختيار عادة على قطر الأنبوب، ومعيار الاتصال، وظروف التشغيل، والمعدات التي يتم توصيلها. يمكن لفريقنا الفني المساعدة في تأكيد الأبعاد المناسبة بناءً على رسومات خطوط الأنابيب الحالية أو متطلبات المشروع.
نعم. نقوم بتصنيع المنتجات وفقًا للمعايير الصحية المستخدمة على نطاق واسع، بما في ذلك ASME BPE، DIN، ISO، وغيرها من المواصفات الدولية. وهذا يسمح لهم بالتكامل مع الصمامات والمضخات والخزانات ومعدات المعالجة شائعة الاستخدام.
نعم. نحن ندعم التصنيع المخصص لمختلف الصناعات، بما في ذلك الأبعاد الخاصة والتشطيبات السطحية ومتطلبات المواد ومواصفات الاتصال. تُستخدم هذه الخدمة بشكل شائع لمصنعي المعدات والمشاريع الهندسية.
نحن نتحكم في الجودة طوال عملية الإنتاج، بما في ذلك التحقق من المواد الخام، وفحص الآلات، وفحص الأبعاد، وفحص المظهر النهائي. يمكن أيضًا توفير شهادات المواد ووثائق الفحص وفقًا لمتطلبات العملاء.
يتم تطبيق هذه المكونات على نطاق واسع في الصناعات التي تتطلب نقل السوائل بشكل نظيف وموثوق، بما في ذلك معالجة الأغذية والمشروبات، وإنتاج الألبان، وتصنيع الأدوية، وأنظمة التكنولوجيا الحيوية، وتطبيقات التبريد السائل عالي النقاء.
ميزات الحيازة تجعلها مناسبة لبيئات التشغيل المستمرة.
