في تصميم الأنابيب الصحية، تؤثر زاوية تركيب الأنابيب بشكل مباشر على استخدام المساحة، واستقرار التدفق، وكفاءة الصيانة. يوفر مرفق DINGYUE 45° Tri Clamp انتقالًا أكثر لطفًا مقارنةً بالانحناءات التقليدية بزاوية 90 درجة، مما يجعله مناسبًا للأنظمة التي يكون فيها التوجيه الأكثر سلاسة وتقليل فقدان الضغط أمرًا مهمًا.
في العديد من أنظمة المعالجة، يمكن أن تؤدي التغيرات المفاجئة في اتجاه التدفق إلى زيادة الاضطراب وخلق فقدان غير ضروري للضغط. يمكن أن يؤثر ذلك على المنتجات ذات الخصائص الحساسة، مثل منتجات الألبان والمشروبات والسوائل عالية اللزوجة.
يوفر تكوين 45 درجة مسار انتقال أكثر تدرجًا، مما يسمح للسوائل بالتحرك عبر خط الأنابيب مع اضطراب أقل. وهذا يجعله خيارًا عمليًا للتطبيقات التي يكون فيها الحفاظ على اتساق المنتج وأداء التدفق المستقر أمرًا مهمًا.
غالبًا ما تتطلب تخطيطات المعدات في المنشآت الغذائية والصيدلانية والصناعية ترتيبات أنابيب مدمجة حول الخزانات والمضخات ووحدات المعالجة.

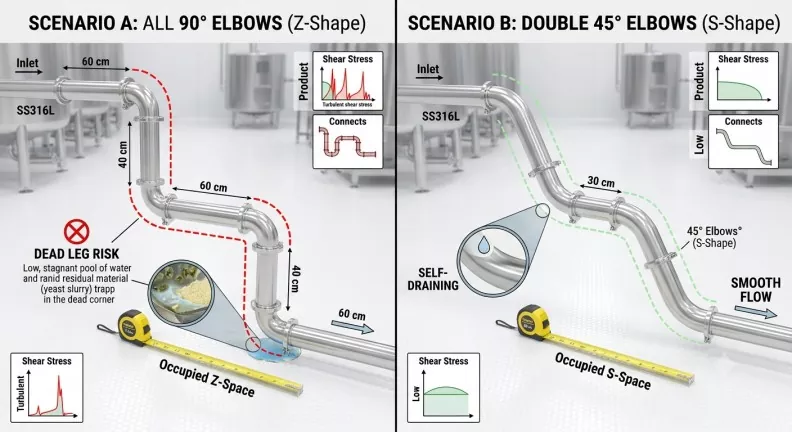

يوفر الكوع ثلاثي المشبك بزاوية 45 درجة مرونة أكبر عند تصميم مسارات خطوط الأنابيب. من خلال الجمع بين العديد من التركيبات بزاوية 45 درجة، يمكن للمهندسين إنشاء تغييرات اتجاهية أكثر سلاسة مع تقليل الحاجة إلى ترتيبات أنابيب كبيرة تستهلك المساحة.
تتطلب أنظمة الأنابيب الصحية تركيبات تقلل من تراكم المخلفات وتبسط إجراءات التنظيف.
تم تصنيع أكواع DINGYUE 45° Tri Clamp بأسطح داخلية ناعمة وأبعاد دقيقة لنهاية المشبك لدعم التوصيلات الموثوقة وعمليات تنظيف CIP/SIP الفعالة. يساعد التصميم في الحفاظ على خطوط أنابيب أكثر نظافة ويقلل من صعوبات الصيانة الناجمة عن ضعف دقة التركيب أو عدم انتظام السطح.
|
غرض |
مواصفة |
|
اسم المنتج |
45 درجة الكوع ثلاثي المشبك |
|
نوع الاتصال |
ثلاثي المشبك / ثلاثي البرسيم اتصال سريع |
|
مادة |
الفولاذ المقاوم للصدأ 304 / 316 لتر |
|
نطاق الحجم |
1/2 بوصة - 6 بوصة (DN15 - DN150) |
|
سمك الجدار |
1.5 ملم، 1.65 ملم، 2 ملم، 2.5 ملم، 3 ملم |
|
المعايير |
3A، DIN، SMS، ISO، جيش الدفاع الإسرائيلي، RJT، BS، BPE |
|
جوانات متوافقة |
EPDM، السيليكون، الفيتون (FKM)، PTFE |
|
ضغط العمل |
ما يصل إلى 10 بار (145 رطل لكل بوصة مربعة، حسب الحجم) |
|
درجة حرارة العمل |
-20 درجة مئوية إلى +135 درجة مئوية |

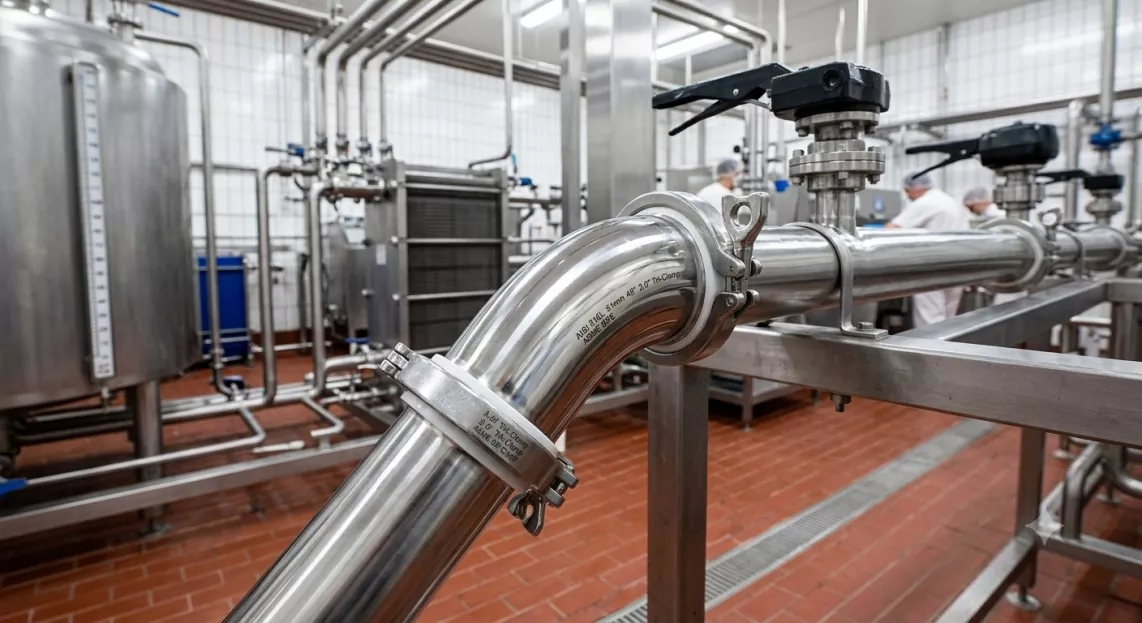

يتم تركيب أكواع Tri Clamp بزاوية 45 درجة بشكل شائع في خطوط أنابيب المشروبات ومصانع الجعة ومنتجات الألبان والأغذية حيث يلزم نقل المنتج بسلاسة وسهولة التنظيف.
بالنسبة لتطبيقات الأدوية والتكنولوجيا الحيوية، تساعد مكونات خطوط الأنابيب الصحية في الحفاظ على ظروف المعالجة النظيفة ودعم إجراءات الصرف الصحي الصارمة.
في أنظمة التبريد المتقدمة مثل حلقات التبريد السائلة لمراكز البيانات، تعد تخطيطات الأنابيب المدمجة والاتصالات الموثوقة أمرًا مهمًا. توفر التركيبات الصحية المصنوعة من الفولاذ المقاوم للصدأ أداءً مستقرًا لأنظمة تدوير السوائل المتخصصة.
بالنسبة لمكونات الأنابيب الصحية، تؤثر أصالة المواد وجودة السطح بشكل مباشر على موثوقية النظام وأداء النظافة. تطبق DINGYUE إجراءات فحص صارمة طوال عملية التصنيع لضمان أن كل كوع ثلاثي المشبك بزاوية 45 درجة يلبي معايير المواد والأبعاد المطلوبة.

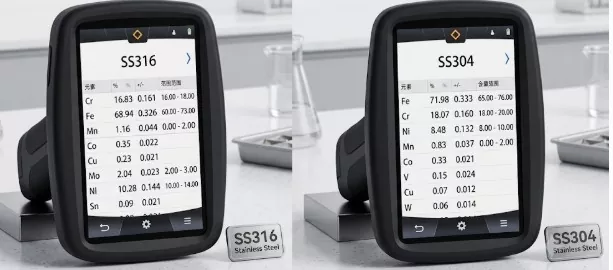

قبل الإنتاج، يتم التحقق من مواد الفولاذ المقاوم للصدأ للتأكد من الدرجة الصحيحة 304 أو 316L. أثناء التصنيع، يتم فحص كل تركيب من حيث الأبعاد وجودة التشكيل وحالة السطح. تضمن عمليات التفتيش النهائية أن المنتجات النهائية تلبي متطلبات العملاء قبل التعبئة والشحن.
تساعد عملية مراقبة الجودة التي يمكن تتبعها العملاء على تقليل المخاطر الناجمة عن المواد غير المتناسقة، أو الأبعاد غير الدقيقة، أو التشطيبات السطحية غير المناسبة في مشاريع خطوط الأنابيب الصحية.
يجب أن تتوافق التركيبات الصحية بدقة مع الصمامات والمضخات والخزانات ومعدات المعالجة الأخرى. يتم إنتاج أكواع DINGYUE 45° Tri Clamp بأبعاد يمكن التحكم فيها وخيارات اتصال موحدة لدعم التثبيت السلس في أنظمة مختلفة.
يسمح تصميم المشبك الثلاثي بالتجميع والصيانة بشكل أسرع مقارنة بالوصلات الدائمة، مما يجعله مناسبًا لبيئات الإنتاج التي تتطلب تنظيف المعدات أو فحصها أو استبدالها بشكل متكرر.
يعد التغليف المناسب جزءًا مهمًا من الحفاظ على جودة المكونات الصحية أثناء النقل. بعد الفحص النهائي، يتم تعبئة مرفقي DINGYUE 45° Tri Clamp بعناية لحماية السطح المصقول ومناطق الاتصال أثناء الشحن الدولي.
يتم إعداد الطلبات وفقًا لمتطلبات العملاء، مع الاهتمام بكمية المنتج وأمن التغليف وتنسيق الشحن. من خلال التعامل مع الصادرات ذات الخبرة والتعاون اللوجستي العالمي، تدعم DINGYUE العملاء بالتسليم المستقر لكل من الطلبات العادية والإمدادات القائمة على المشاريع.
يتم استخدامه لتغيير اتجاه خطوط الأنابيب الصحية مع توفير انتقال أكثر سلاسة مقارنةً بالتركيبات ذات الزوايا الحادة. يتم تثبيته بشكل شائع في أنظمة الأغذية والمشروبات والأدوية ومنتجات الألبان والسوائل عالية النقاء.
توفر DINGYUE أكواع ثلاثية المشبك بزاوية 45 درجة مصنوعة من الفولاذ المقاوم للصدأ 304 و316L. غالبًا ما يتم اختيار الفولاذ المقاوم للصدأ 316L للتطبيقات الصيدلانية والتطبيقات عالية النقاء نظرًا لمقاومته المحسنة للتآكل وملاءمته للبيئات الصعبة.
يوفر الكوع بزاوية 45 درجة تغييرًا تدريجيًا في اتجاه خط الأنابيب، مما يمكن أن يساعد في تقليل الاضطراب وفقدان الضغط. يتم استخدام الكوع بزاوية 90 درجة بشكل شائع عندما يكون الدوران المباشر للزاوية اليمنى مطلوبًا بسبب قيود تخطيط المعدات.
يعتمد الاختيار المناسب على تصميم خط الأنابيب، ومساحة التثبيت المتاحة، ومتطلبات العملية.
نعم. يمكن لشركة DINGYUE تخصيص الأكواع الصحية وفقًا لمتطلبات المشروع، بما في ذلك الحجم، ودرجة المواد، وسمك الجدار، وتشطيب السطح، ومعايير الاتصال. تتوفر حلول OEM لمصنعي المعدات والمشاريع الهندسية.
يمكن إنتاجه وفقاً للمعايير الصحية العامة، بما في ذلك متطلبات 3A، DIN، SMS، ISO، IDF، RJT، BS، وBPE.
يخضع كل تركيب للتحقق من المواد، وفحص الأبعاد، وفحص جودة السطح، والفحص النهائي قبل الشحن. تساعد هذه العمليات على ضمان الأداء المتسق والتوافق مع أنظمة الأنابيب الصحية.
