في تصميم الأنابيب الصحية، كل تغيير في الاتجاه يمكن أن يؤثر على كفاءة التدفق، وأداء التنظيف، وصيانة النظام. توفر تجهيزات الكوع الصحية DINGYUE 90° حلاً عمليًا لإنشاء تخطيطات خطوط أنابيب مدمجة مع الحفاظ على مسار تدفق داخلي ثابت.
تم تصنيع هذه الأكواع من الفولاذ المقاوم للصدأ 304 أو 316L مع تشطيب سطحي صحي، وتتميز بأبعاد دقيقة ونصف قطر داخلي سلس للمساعدة في تقليل الاضطراب واحتباس المنتج أثناء التشغيل. يتم تركيبها بشكل شائع في معدات المعالجة، وتوصيلات الخزانات، وخطوط النقل حيث يكون توجيه الأنابيب الموثوق به وسهولة التنظيف أمرًا ضروريًا.
|
فئة |
المعلمة |
المواصفات والتفاصيل |
|
نظرة عامة على المنتج |
اسم المنتج |
كوع ثلاثي المشبك 90 درجة (مرفق ذو مشبك 45 درجة) |
|
|
نوع الاتصال |
مشبك ثلاثي سريع التحرير / ثلاثي البرسيم |
|
|
التطبيقات |
الأغذية والمشروبات ومنتجات الألبان ومصنع الجعة والصيدلة والتكنولوجيا الحيوية والصناعات الكيماوية |
|
المواد والمعايير |
درجة المادة |
الفولاذ المقاوم للصدأ 304، 316 لتر (متوفر عند الطلب) |
في أنظمة المعالجة الصحية، ترتبط تجهيزات الأنابيب بشكل مباشر بكفاءة التنظيف وسلامة المنتج. قد يتسبب الكوع ذو التكوين السيئ في حدوث تشوه في السطح أو مناطق غير مستوية أثناء الثني، مما يؤدي إلى إنشاء أماكن يمكن أن تبقى فيها بقايا السائل بعد الإنتاج.

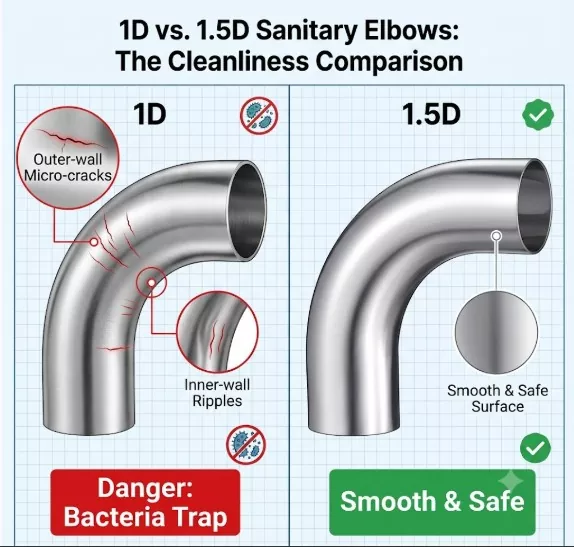

تستخدم الأكواع الصحية DINGYUE 90° نصف قطر انحناء متحكم فيه 1.5D للحفاظ على مسار تدفق داخلي سلس. ويساعد ذلك على تقليل مناطق الاحتفاظ بالمنتج، ويدعم التنظيف الفعال للتنظيف المكاني (CIP)، ويقلل من خطر التلوث في خطوط أنابيب الأطعمة والمشروبات والأدوية.
أثناء عملية الانحناء، يمكن للتشوه المفرط أن يضعف الجدار الخارجي للمرفق ويؤثر على اتساق هيكل المادة. وقد يؤدي ذلك إلى تقليل متانة الأنظمة التي تعمل بشكل مستمر أو التي تتطلب دورات تنظيف متكررة.
يوفر تصميم الانحناء 1.5D عملية تشكيل أكثر توازنًا، مما يساعد في الحفاظ على سمك الجدار الموحد والأداء الميكانيكي المستقر. وهذا يجعل الكوع مناسبًا للأنظمة الصحية حيث تعتبر الموثوقية وعمر الخدمة من الاعتبارات المهمة.
يمكن للأكواع ذات نصف القطر الحاد أن تخلق اضطرابات غير ضرورية وتؤثر على الحركة السلسة للسوائل، خاصة في الأنظمة التي تتعامل مع المنتجات الحساسة أو اللزجة.
مع الانتقال المنحني المصمم بعناية، تساعد أكواع DINGYUE 90° الصحية في الحفاظ على تغيير اتجاه التدفق بشكل أكثر سلاسة مع الحفاظ على قطر الأنبوب الأصلي واستدارته. وهذا يدعم النقل الفعال للسوائل في خطوط المعالجة، مما يقلل من فقدان الضغط ويحسن الأداء العام للنظام.
تؤثر جودة المواد بشكل مباشر على عمر الخدمة والأداء الصحي لمكونات الأنابيب الصحية. يتم تصنيع أكواع DINGYUE الصحية 90° من خيارات الفولاذ المقاوم للصدأ 304 و316L عالية الجودة، مما يوفر مقاومة موثوقة للتآكل وقوة ميكانيكية لبيئات المعالجة المستمرة.
يسمح اختيار المواد للمرفقين بمقاومة إجراءات التنظيف المتكررة والتعرض لظروف المعالجة الشائعة في تطبيقات الأغذية والمشروبات ومنتجات الألبان والتطبيقات الصيدلانية. بالمقارنة مع البدائل ذات الجودة المنخفضة، يساعد الفولاذ المقاوم للصدأ عالي الجودة في الحفاظ على أداء مستقر ويقلل من خطر الاستبدال المبكر.
في الأنظمة الصحية، جودة السطح الداخلي لها تأثير مباشر على كفاءة التنظيف. قد تؤدي الأسطح الخشنة أو التشطيب غير المتناسق إلى زيادة فرصة تراكم بقايا المنتج أثناء التشغيل.
ويتميز بأسطح داخلية وخارجية تم تشطيبها بعناية لإنشاء مسار تدفق أكثر سلاسة ودعم عمليات التنظيف الفعالة. يساعد السطح المصقول على تقليل احتباس المواد ويجعل التركيبات مناسبة للتطبيقات التي يكون فيها التحكم في النظافة ونظافة العملية أمرًا بالغ الأهمية.
يجب أن يوفر الكوع الصحي أكثر من مجرد تغيير في اتجاه الأنبوب. يمكن أن تؤدي دقة الأبعاد الضعيفة إلى صعوبات في التثبيت، أو مشكلات في اللحام، أو اضطراب التدفق غير الضروري في نظام خطوط الأنابيب.
يتم إنتاج أكواع DINGYUE الصحية 90° بعمليات تشكيل دقيقة للحفاظ على أبعاد ثابتة وانتقالات منحنية سلسة. ويساعد ذلك على ضمان توافق أفضل أثناء التثبيت مع دعم حركة السوائل المستقرة في تخطيطات الأنابيب الصحية.
يتم تصنيع الأكواع الصحية DINGYUE 90° بشكل أساسي من الفولاذ المقاوم للصدأ 304 و316L. يستخدم الفولاذ المقاوم للصدأ 304 على نطاق واسع في معالجة الأغذية والمشروبات العامة، بينما يُفضل الفولاذ المقاوم للصدأ 316L في التطبيقات الصيدلانية والتكنولوجيا الحيوية والتطبيقات عالية النقاء التي تتطلب مقاومة أقوى للتآكل وأداء نظافة أعلى.
يتم تركيبها بشكل شائع في أنظمة الأنابيب الصحية حيث تحتاج خطوط الأنابيب إلى تغيير الاتجاه مع الحفاظ على نقل السوائل النظيفة. وتشمل التطبيقات النموذجية معالجة الأغذية والمشروبات، وإنتاج الألبان، والمعدات الصيدلانية، وأنظمة التكنولوجيا الحيوية، وخطوط أنابيب التبريد السائلة عالية النقاء.
يؤثر نصف قطر الانحناء على أداء التدفق وكفاءة التنظيف. يساعد الانحناء المصمم بشكل صحيح على تقليل الاضطراب ويمنع التشوه المفرط أثناء التصنيع. تستخدم DINGYUE عمليات تشكيل محكومة للحفاظ على سطح داخلي أملس، مما يساعد على تقليل احتباس البقايا ودعم التشغيل الصحي.
نعم. يمكن لشركة DINGYUE توفير حلول مخصصة بناءً على متطلبات الأنابيب المختلفة، بما في ذلك قطر الأنبوب، وسمك الجدار، ومعايير التوصيل، وتشطيب السطح، ومواصفات المشروع الخاصة. تتوفر الأبعاد المخصصة لمصنعي معدات OEM والمشاريع الهندسية.
يمكن تصنيع أكواع DINGYUE الصحية وفقاً لمعايير الأنابيب الصحية شائعة الاستخدام، بما في ذلك DIN، SMS، والمواصفات الدولية الأخرى. تتضمن خيارات الاتصال المتاحة تكوينات المشبك واللحام والمخصصة وفقًا لمتطلبات التثبيت.
يخضع كل مرفق صحي للفحص طوال عملية التصنيع، بما في ذلك التحقق من المواد، وفحص الأبعاد، وفحص جودة السطح، وفحص المظهر النهائي. تساعد عناصر التحكم هذه على ضمان أبعاد متسقة، وتركيب موثوق، وأداء مستقر في أنظمة الأنابيب الصحية.
