في أنظمة الأنابيب الصحية، تحتاج المنافذ غير المستخدمة ومنافذ الخدمة المؤقتة إلى حل مانع للتسرب يمكن الاعتماد عليه دون التأثير على توسيع النظام في المستقبل. يوفر DINGYUE Tri-Clamp Blind Cap طريقة بسيطة وآمنة لإغلاق نهايات الأنابيب ومنافذ المعدات ووصلات المعالجة من خلال مجموعات المشبك القياسية.
على عكس الأغطية الملولبة أو عمليات الإغلاق الملحومة، يسمح التصميم القائم على المشبك بالتثبيت السريع والإزالة وتعديل النظام دون الحاجة إلى تصنيع إضافي أو عمل ساخن. بفضل الأبعاد الدقيقة، والتشطيب الصحي للسطح، والتوافق مع الحشيات القياسية، فإن هذه الأغطية الطرفية مناسبة للتطبيقات التي تتطلب أنظمة تحكم في السوائل نظيفة ونموذجية وموثوقة.
|
فئة |
المواصفات / الخيارات الرئيسية |
التطبيق والميزات |
|
نوع المنتج |

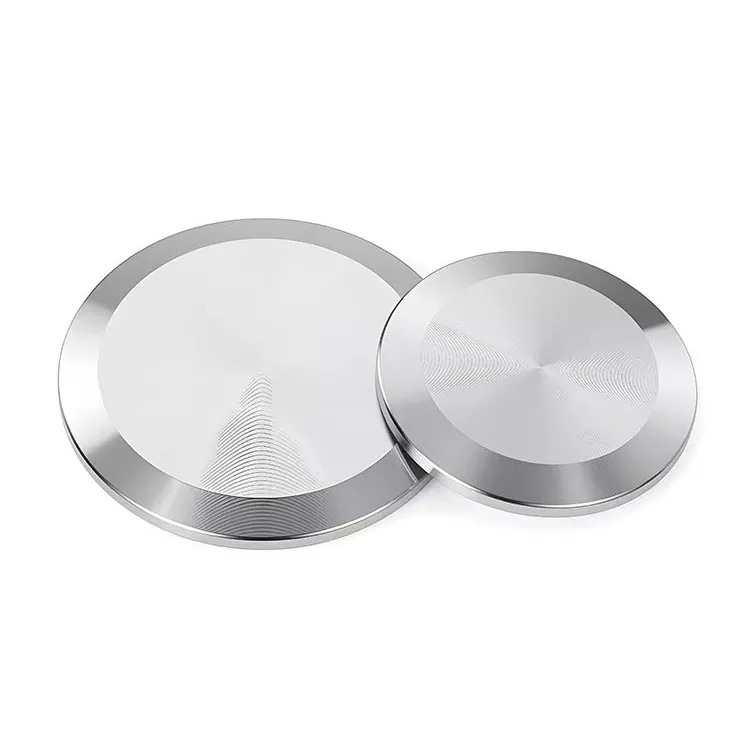

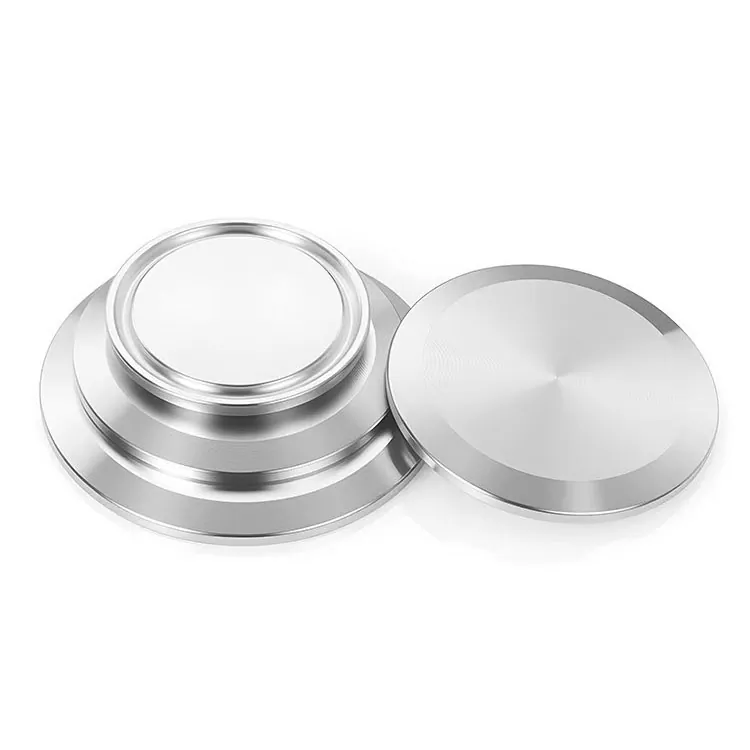

• غطاء أعمى ثلاثي المشبك / غطاء طرفي (رقم الجزء الصناعي: 16AMP) |
قرص مسطح صلب مصمم لتغطية/إغلاق منافذ Tri-Clamp المفتوحة في خطوط المعالجة أو الأوعية. |
|
درجة المادة |
• 316L الفولاذ المقاوم للصدأ (1.4404 / 1.4435) • 304 ستانلس ستيل (1.4301) • Hastelloy C22 (اختياري للبيئات القاسية) |
316L: منخفض الكربون، ومقاوم للتنقر الفائق للمستحضرات الصيدلانية الحيوية، والسوائل عالية النقاء، والتبريد السائل. 304: الدرجة القياسية لخطوط الأغذية والمشروبات والمرافق العامة. |
|
أداء الضغط والختم |
• ضغط العمل: ما يصل إلى 10 - 25 بار (المشبك القياسي) أو 50 - 100 بار (المشبك عالي الضغط) • آلية الختم: وجه إغلاق مسطح مضغوط مقابل الحشية القياسية ثلاثية المشبك |
قدرة الختم الكاملة للضغط الإيجابي العالي على التفريغ اعتمادًا على تصميم مشبك التزاوج وتصنيف الحشية. |
|
المعايير والامتثال |
• 3-أ المعايير الصحية (رقم 63-03) • ASME BPE / BS 4825 الجزء 3 • دي آي إن 32676 / آيزو 1127 • RoHS & REACH المتوافقة • إمكانية تتبع المواد: شهادة MTR / EN 10204 3.1 كاملة |
تصميم صحي معتمد يضمن قابلية التبادل الكاملة والامتثال لمتطلبات غرف الأبحاث الصيدلانية والغذائية وأشباه الموصلات. |

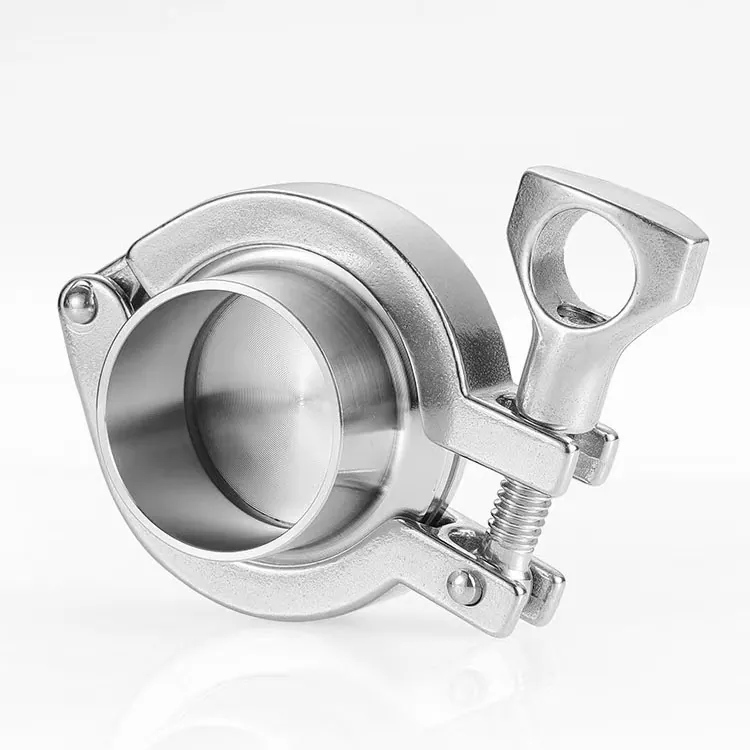

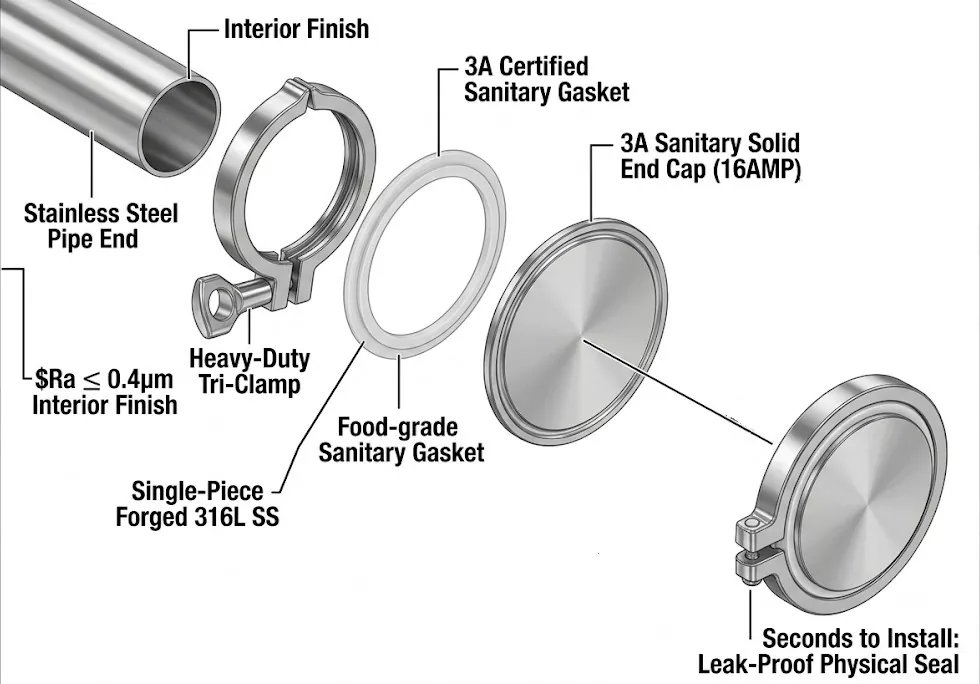

عندما يلزم إغلاق خط الأنابيب بشكل مؤقت أو دائم، فإن غطاء DINGYUE Tri-Clamp Blind Cap يوفر حلاً مانعًا يمكن الاعتماد عليه. تعمل وصلة المشبك على إنشاء ختم آمن مع الحشية المطابقة، مما يتجنب الوصلات الملولبة التي قد تخفف أو عمليات الإغلاق الملحومة التي تتطلب قطعًا في المستقبل.
وهذا يجعل الصيانة والاختبار وتعديل النظام أسهل للمهندسين والمشغلين.
يساعد سطح الغلق المسطح الناعم على تقليل المناطق التي قد تتراكم فيها البقايا أو الملوثات. بدون خيوط داخلية أو هياكل معقدة، يدعم الغطاء العمياء إجراءات التنظيف الأسهل ويلبي متطلبات بيئات المعالجة الصحية.
إنها مناسبة للتطبيقات التي تتضمن الأطعمة والمشروبات والسوائل الصيدلانية ووسائط التبريد عالية النقاء.
غالبًا ما تتطلب أنظمة العمليات الحديثة تخطيطات مرنة يمكن ترقيتها أو توسيعها. تتيح أغطية Tri-Clamp Blind Caps للمنافذ غير المستخدمة أن تظل متاحة للاتصالات المستقبلية، مما يساعد المهندسين على تعديل أنظمة الأنابيب دون استبدال المكونات الرئيسية.
تعتبر هذه الميزة المعيارية ذات قيمة خاصة بالنسبة لألواح المعدات، وأنظمة CDU، وتجميعات توزيع السوائل المدمجة.
مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة، بما في ذلك خيارات 316L للتطبيقات الصعبة، توفر أغطية DINGYUE Tri-Clamp Blind Caps مقاومة ممتازة للتآكل واستقرارًا ميكانيكيًا.
إلى جانب التصنيع الدقيق والفحص الصارم، فإنها تقدم أداء إغلاق متسق في التشغيل طويل الأمد.

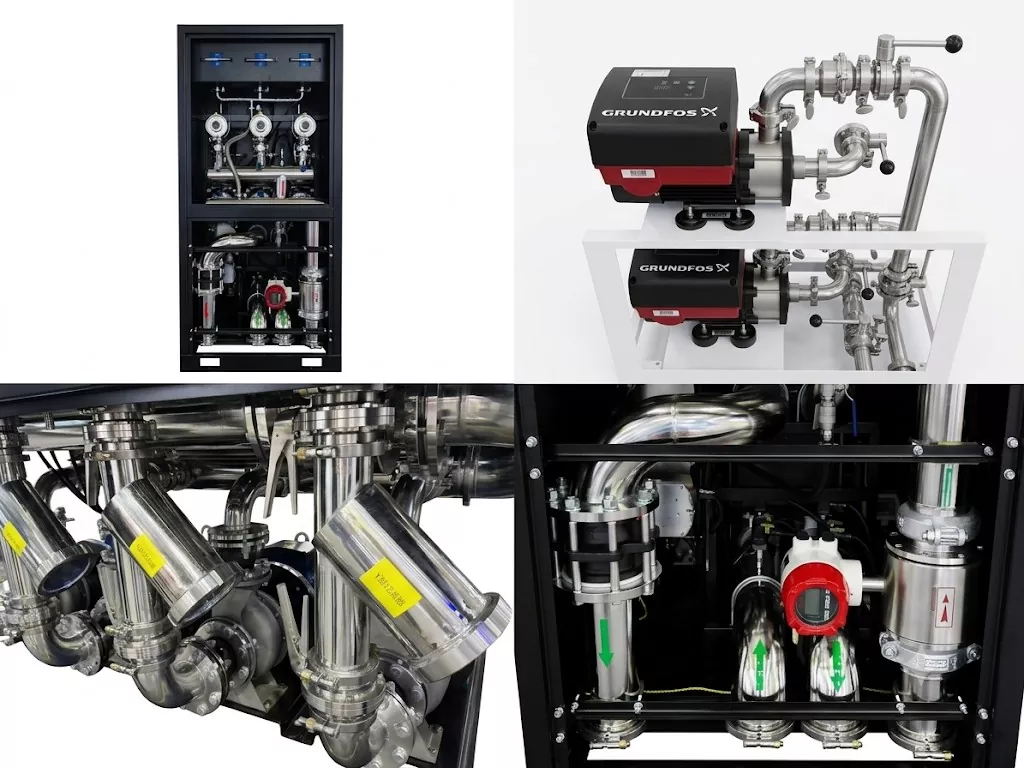

في وحدات CDU وحلقات التبريد الثانوية، تتطلب المنافذ ووصلات الصيانة غير المستخدمة مكونات إغلاق موثوقة. تساعد أغطية Tri-Clamp Blind Caps في إنشاء تخطيطات أنابيب معيارية نظيفة مع دعم توسيع النظام وصيانته في المستقبل.
يُستخدم في تجميعات الأنابيب المعقمة والخزانات ومعدات العمليات التي تتطلب تصميمًا صحيًا وإمكانية تتبع المواد.
مناسب لأنظمة التنظيف المكاني (CIP)، وخطوط معالجة الألبان، ومعدات المشروبات، وتطبيقات نقل السوائل الصحية.
توفر خيارات الفولاذ المقاوم للصدأ 316L مقاومة للتآكل لبيئات السوائل عالية النقاء.

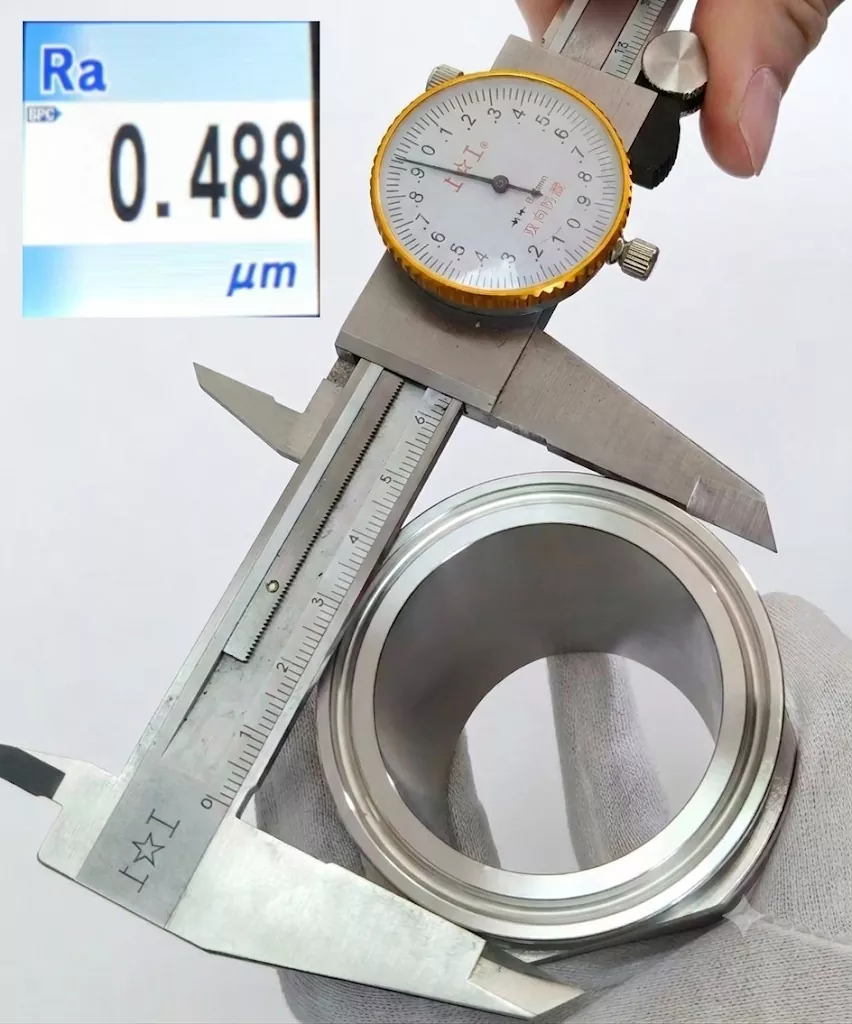

في DINGYUE، يخضع كل منتج لفحص صارم قبل الشحن. تتضمن عملية مراقبة الجودة لدينا قياس الأبعاد، والتحقق من المواد، وفحص تشطيب السطح.
بالنسبة للتطبيقات عالية النقاء، نقدم وثائق إمكانية تتبع المواد ونضمن أن خشونة السطح تلبي متطلبات المشروع لدعم الأداء الموثوق به على المدى الطويل.
نحن نوفرها من الفولاذ المقاوم للصدأ 304 و316L. يوصى بـ 316L لتطبيقات التبريد الصيدلانية وعالية النقاء والسوائل التي تتطلب مقاومة أفضل للتآكل.
نعم. يتم استخدامها بشكل شائع في أنابيب CDU وحلقات التبريد السائل لإغلاق المنافذ غير المستخدمة، ووصلات الصيانة، ونقاط التوسع المستقبلية.
يمكن تصنيعها وفقًا للمعايير الصحية بما في ذلك متطلبات 3-A وASME BPE وDIN وISO وفقًا لاحتياجات التطبيق.
نعم. يمكن دعم الأحجام والمواد والتشطيبات السطحية ومتطلبات OEM المخصصة وفقًا لمواصفات المشروع.
يعتمد الاختيار على القطر الخارجي للأنبوب ومعيار المشبك المطابق. يمكن للعملاء تقديم أبعاد أو رسومات الأنابيب، ويمكن لشركة DINGYUE المساعدة في تأكيد المواصفات الصحيحة.
تتوفر شهادات المواد وتقارير الفحص ووثائق EN 10204 3.1 للمشاريع المؤهلة التي تتطلب إمكانية التتبع.
