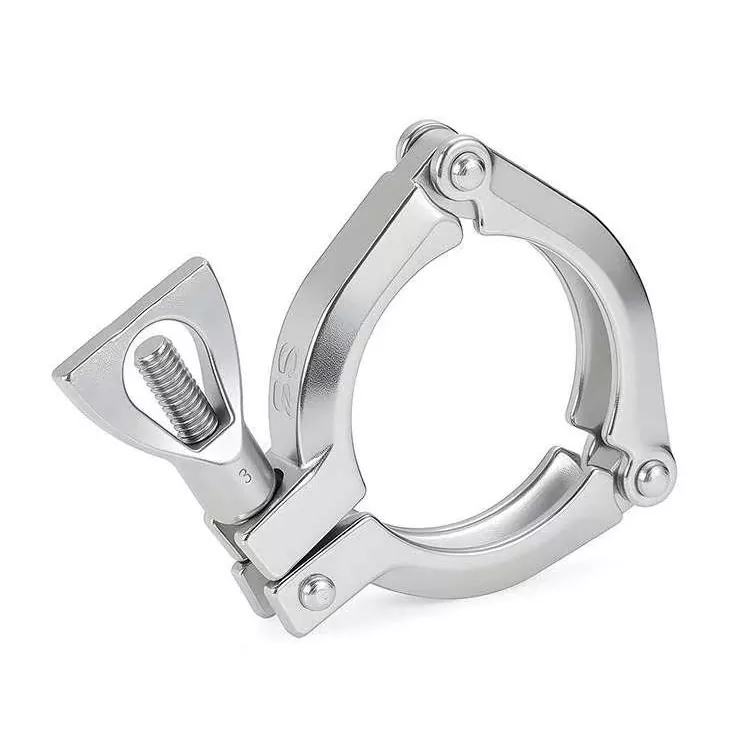

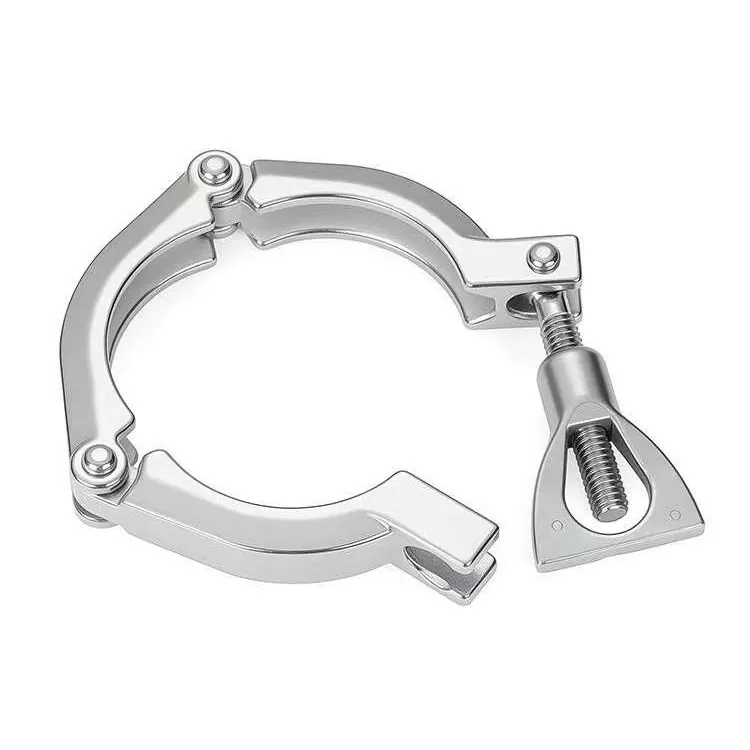

بفضل جسمه المفصلي المكون من 3 قطع، يلتف هذا المشبك بسلاسة حول الأنابيب للضغط بالتساوي من كل زاوية. تتلاءم المشابك ثلاثية الأجزاء 13MHM 3P بسهولة مع المساحات الضيقة والمزدحمة حيث لا تتناسب المشابك العادية، مع توفير قوة ضغط أعلى بنسبة تصل إلى 20%. مثالي لمشعبات التبريد السائل الضيقة في مراكز البيانات وإعدادات أنابيب المشروبات المعقدة.
|
البند المواصفات |
القيمة الفنية |
الملاحظات والتفاصيل |
|
مادة |
304 |
هيكل مزدوج المفصلات مكون من 3 قطع |
|
نطاق الحجم |
1 "إلى 4" (DN25 - DN100) |
أنبوب قياسي الأحجام |
|
قوة لقط |
تحميل محيطي موحد 360 درجة |
يمنع تشويه الحشية الموضعية |
|
طريقة الشد |
الجوز الجناح الثقيلة |
عملية يدوية سهلة في المساحات الضيقة |
|
عزم الدوران المستهدف |
25 رطلاً (حوالي 2.8 نيوتن متر) |
حماية الختم الأمثل |
|
الميزة الرئيسية |
تصميم ملتف مفصلي |
نصف قطر خلوص منخفض للرفوف المدمجة |
يتم توضيح التصميم ثلاثي الأجزاء بسلاسة حول الشفاه الحلقية، مما يضمن ضغط الحشية المتوازن تمامًا وحماية فائقة من التسرب.
يوفر ما يصل إلى 20% من معدلات الضغط الأعلى مقارنةً بالمشابك القياسية أحادية الدبوس المكونة من جزأين (على سبيل المثال، 550 رطل لكل بوصة مربعة مقابل 450 رطل لكل بوصة مربعة عند 2 بوصة من القطر الخارجي).
تتيح المرونة المفصلية المزدوجة تركيبًا ملتفًا سلسًا في رفوف التبريد السائلة المدمجة أو مجمعات الأنابيب عالية الكثافة مع الحد الأدنى من الخلوص.
يمنع ربط الحشية أو خدش الحافة أثناء دورات صيانة CIP/SIP السريعة
|

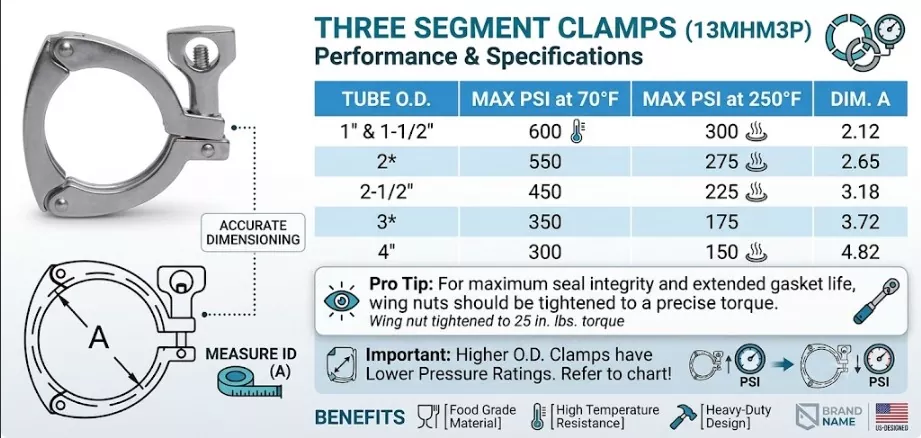

أنبوب التطوير التنظيمي |
مشبك ذو دبوس واحد مكون من قطعتين (13MHM) عند 70 درجة فهرنهايت |
مشبك ثلاثي الأجزاء (13MHM3P) عند 70 درجة فهرنهايت |
زيادة تصنيف الضغط |
|
1" و1-1/2" |
500 رطل لكل بوصة مربعة |
600 رطل لكل بوصة مربعة |
+20% |
|
2" |
450 رطل لكل بوصة مربعة |
550 رطل لكل بوصة مربعة |
+22% |
|
2-1/2" |
400 رطل لكل بوصة مربعة |
450 رطل لكل بوصة مربعة |
+12.5% |
ج: بالنسبة للأحجام القياسية التي نحتفظ بها في المخزون، لا يوجد موك صارم - نحن نقبل أوامر العينة لتقييم الجودة. بالنسبة للأبعاد المخصصة، أو المواد الخاصة (مثل التيتانيوم أو Hastelloy)، أو التكوينات غير القياسية، يتراوح الحد الأدنى لكمية الطلب عادةً من 10 إلى 50 قطعة وفقًا للمواصفات. تواصل معنا لمناقشة متطلبات مشروعك!
ج: نحن نقدم حزمة وثائق كاملة لضمان الفحص والامتثال السلس لسلسلة التوريد الخاصة بك. يتضمن ذلك تقارير اختبار المواد (MTRs) EN 10204 3.1، وأرقام حرارة المواد الخام للتتبع الكامل، وشهادات الامتثال من إدارة الغذاء والدواء الأمريكية/USP من الدرجة السادسة للحشيات المطابقة. شهادات اختبار الضغط القياسية متاحة أيضًا عند الطلب.
ج: نعم، نحن شركة تصنيع مباشرة مع فريق بحث وتطوير وهندسة داخلي. نحن نقدم خدمات تصنيع المعدات الأصلية وأوديإم الكاملة. سواء كنت بحاجة إلى تصميمات مخصصة متعددة الأجزاء بمسامير، أو تقييمات ضغط محددة، أو شعارات/أرقام أجزاء للعلامة التجارية محفورة بالليزر على المشابك، يمكننا إنتاجها بدقة وفقًا للمخططات أو العينات المادية الخاصة بك
ج: العناصر المتوفرة في المخزون: يتم شحنها عادةً في غضون 3 إلى 7 أيام عمل بعد تأكيد الطلب. الطلبات المجمعة القياسية: تستغرق عادةً من 15 إلى 25 يومًا، اعتمادًا على حجم الطلب وجدولة المصنع. الطلبات المخصصة/OEM: تتطلب عمومًا من 30 إلى 45 يومًا. نحن نقدم دائمًا جدول شحن مضمونًا عند عرض الأسعار.
