يتم تزويد العديد من المكونات الصناعية بوصلات ملولبة قياسية، في حين يتم بناء أنظمة المعالجة الصحية عادةً حول أنابيب Tri-Clamp. عندما يحتاج هذان النظامان إلى العمل معًا، غالبًا ما يكون استبدال المعدات الموجودة غير ضروري.
تعمل محولات DINGYUE 22MP Female NPT على إنشاء واجهة مباشرة بين خطوط أنابيب Tri-Clamp ومكونات Male NPT. يساعد التصميم المهندسين على دمج الصمامات والأدوات والمعدات المساعدة في الأنظمة الصحية مع الحفاظ على سهولة التركيب وكفاءة الصيانة.
|
فئة |
المواصفات / الخيارات الرئيسية |
التطبيق والميزات |
|
نوع المنتج / رقم الجزء |
• 22 ميجابكسل (محول خيط ثلاثي المشبك × ذكر NPT) |
يتيح انتقالًا مقاومًا للتسرب بين أنظمة Tri-Clamp الصحية والأنابيب الملولبة أو أجهزة الاستشعار أو المعدات المساعدة. |
|
درجة المادة |
• ستانلس ستيل 316L (1.4404) • 304 ستانلس ستيل (1.4301) |
316L: مُفضل للمستحضرات الصيدلانية الحيوية والسوائل عالية النقاء وخطوط التبريد السائلة نظرًا لمحتوى الكربون المنخفض والمقاومة العالية للتآكل. 304: الدرجة التجارية القياسية للأغذية والمشروبات ومنتجات الألبان والمعالجة العامة. |
|
اتصال الموضوع |
• ذكر NPT (ANSI/ASME B1.20.1) • خيوط مدببة مصنوعة بدقة |
يضمن تعشيقًا محكمًا وختمًا موثوقًا عند دمجه مع مانع التسرب الخيطي (شريط/لصق PTFE) أو عند تزاوجه مع مكونات NPT الأنثوية. |
|
الملف الشخصي بالقطع |
• يتم تشكيله من مخزون القضبان الصلبة • متوفر مع أو بدون مفتاح ربط مسطح / جسم سداسي |
تسمح مفاتيح الربط المسطحة/الجسم السداسي بالربط الآمن باستخدام الأدوات القياسية دون الإضرار بوجه شفة المشبك الصحي. |
|
المعايير والامتثال |
• 3-أ المعايير الصحية (63-04 شهادة) • ASME BPE المتوافقة • FDA 21 CFR 177.2600 وUSP Class VI (للجوانات) • إمكانية التتبع: تقرير اختبار المطحنة (MTR) مع تتبع رقم الحرارة |
معتمدة بالكامل للمعالجة الصحية، مما يضمن الامتثال لتركيب المواد وقابلية التبادل العالمية. |
قد يشتمل مشروع الأنابيب الصحية على مكونات من موردين مختلفين، ولا تكون معايير الاتصال متسقة دائمًا.
توفر محولات Npt الأنثوية بدقة 22 ميجابكسل نقطة انتقال بين الأنابيب ثلاثية المشبك ومكونات NPT الذكور، مما يساعد المقاولين على دمج المعدات الجديدة في الأنظمة الحالية دون تغييرات كبيرة في خطوط الأنابيب.
يسمح الجسم السداسي الاختياري للقائمين بالتركيب بتطبيق قوة شد مناسبة باستخدام الأدوات القياسية مع حماية منطقة اتصال المشبك.
يعد هذا التصميم مفيدًا بشكل خاص أثناء تجميع المعدات واستبدالها والصيانة الميدانية حيث تكون كفاءة التثبيت مهمة.
بالمقارنة مع التعديلات الملحومة الدائمة، يسمح المحول القائم على المشبك باستبدال أسهل وتعديلات النظام في المستقبل.
بالنسبة لمهندسي العمليات، يعني هذا وقت توقف أقل عند إضافة الأدوات، أو تغيير تخطيطات المعدات، أو ترقية دوائر الموائع.

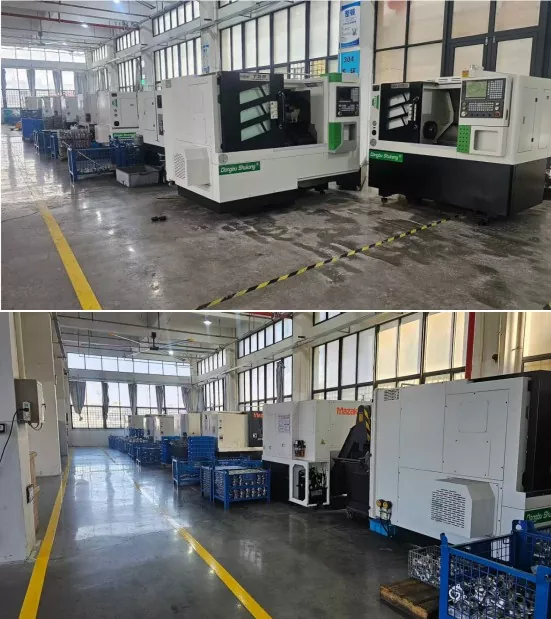

تنتج DINGYUE محولات NPT أنثى بدقة 22 ميجابكسل من خلال التصنيع باستخدام الحاسب الآلي الدقيق للحفاظ على دقة الخيط وأبعاد الاتصال المتسقة.
يتم التحكم بعناية في مواد الفولاذ المقاوم للصدأ 304 و316L أثناء الإنتاج. بالنسبة للتطبيقات التي تتطلب إمكانية التتبع، تتوفر شهادات المواد ووثائق الفحص لدعم متطلبات المشروع.

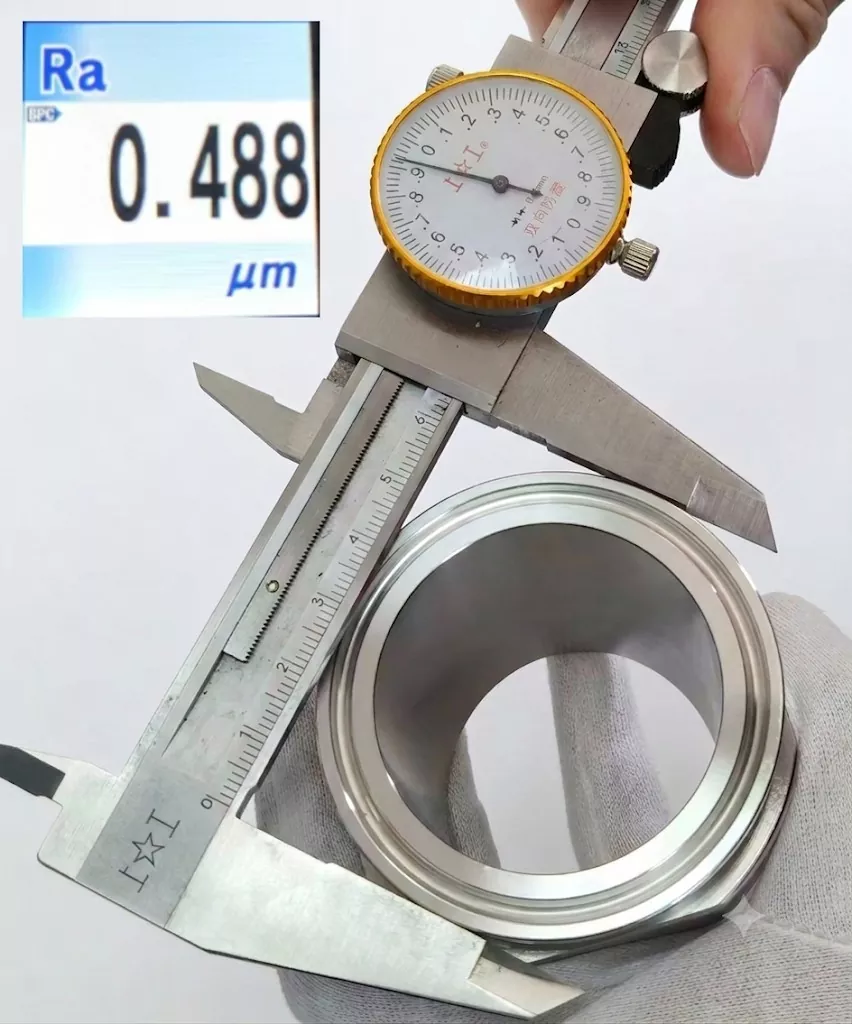

قبل الشحن، يتم فحص كل محول للتأكد من:
· دقة الخيط
· البعد المشبك
· حالة السطح
· تناسق المواد
تتحكم DINGYUE في جودة التصنيع ومتطلبات السطح لضمان أداء إغلاق مستقر عند مطابقتها مع الحشيات والمشابك المناسبة.
فهو يربط المكونات الملولبة Male NPT مع أنظمة الأنابيب الصحية Tri-Clamp، مما يسمح لمعايير الاتصال المختلفة بالعمل معًا.
الفرق هو اتجاه اتصال الخيط. يستخدم 21 ميجابكسل خيط ذكر NPT، بينما يوفر 22 ميجابكسل اتصالاً ملولبًا أنثى NPT لاستقبال مكونات ذكر NPT.
304 مناسب للتطبيقات الغذائية والصناعية العامة. يوصى باستخدام 316L في البيئات الصيدلانية وعالية النقاء والحساسة للتآكل.
نعم. يمكن إنتاج أحجام الخيوط المخصصة وأبعاد المشبك والمواد والتشطيبات السطحية وفقًا لمتطلبات المشروع.
نعم. يتم استخدامها بشكل شائع في مجموعات التبريد المعيارية لتوصيل مكونات المعدات الملولبة بشبكات الأنابيب ثلاثية المشبك.
