غالبًا ما تتبع الأنابيب الصناعية وأنظمة المعالجة الصحية معايير أبعاد مختلفة. قد يكون للأنبوب الذي يبدو أن له نفس الحجم الاسمي سمك جدار وأقطار داخلية مختلفة، مما يخلق مشاكل في المحاذاة أثناء التثبيت.
تعمل محولات DINGYUE 19MPX على حل عدم التطابق هذا من خلال الجمع بين اتصال Tri-Clamp على جانب واحد مع طرف لحام الجدول 10S على الجانب الآخر. يتم تصنيع التحول الداخلي لتقليل التغيرات المفاجئة في منطقة التدفق، مما يجعله مناسبًا للأنظمة التي تكون فيها النظافة واستقرار التدفق والموثوقية على المدى الطويل أمرًا مهمًا.
|
فئة |
المواصفات / الخيارات الرئيسية |
التطبيق والميزات |
|
نوع المنتج / رقم الجزء |
• 19MPX (محول اللحام التناكبي ثلاثي المشبك × الجدول 10S) |
يعمل بمثابة وصلة انتقالية للخدمة الشاقة بين خطوط المعالجة الصحية ثلاثية المشبك وأنظمة الأنابيب الصناعية Sch 10S. |
|
ينتهي الاتصال |
• النهاية 1: شفة ثلاثية المشبك • النهاية 2: جدول اللحام التناكبي ذو النهاية العادية 10S (Sch 10S BW) |
طرف المشبك: سهل التفكيك للصيانة/التنظيف الروتيني. Sch 10S Weld End: لحام دائم عالي القوة لجدول أنابيب 10S. |
|
درجة المادة |
• ستانلس ستيل 316L (1.4404) • 304 ستانلس ستيل (1.4301) |
316L: مقاومة فائقة للتنقر/التآكل لأنظمة التبريد الحيوي والسوائل عالية النقاء وأنظمة التبريد السائلة. 304: الدرجة القياسية للأغذية والمشروبات وخطوط العمليات الصناعية العامة. |
|
معايير المواد والجودة |
• التوافق مع ASTM A182 / A479 / A269 • مختوم برقم الدفعة الحرارية • إمكانية تتبع تقرير اختبار المواد بالكامل (MTR). |
يتم تصنيعها من قضبان صلبة مزورة أو أنابيب ثقيلة الجدار لتحمل ضغط التشغيل العالي والضغط الميكانيكي. |
|
المعايير والشهادات |
• 3-أ المعايير الصحية (رقم 63-03 / تفويض رقم 621) • ASME BPE المتوافقة • FDA 21 CFR 177.2600 وUSP Class VI (لحشيات التزاوج) |
يضمن البناء الصحي المعتمد إمكانية التبادل العالمي والامتثال للسلامة لتطبيقات المعالجة الصحية وعالية النقاء. |
عند بناء مركز بيانات التبريد السائل أو نظام السوائل الصحية، غالبًا ما يواجه المهندسون فخًا خفيًا: الأنابيب الصناعية والصمامات الصحية لا تتحدثان نفس اللغة.
حتى لو تم تصنيفهما على أنهما "2 بوصة"، فإن أقطارهما الداخلية الفعلية مختلفة تمامًا. إذا قمت بإجبارهم معًا باستخدام حلقة مستقيمة قياسية:
تأثير "مطب السرعة": يتشكل حافة داخلية حادة خشنة داخل الأنبوب.
مصيدة البكتيريا/الحطام: سوف يصطدم السائل بهذا الجدار، مما يخلق اضطرابًا ومناطق ميتة راكدة وأرضًا خصبة للبكتيريا أو حطام المبرد. لن يتمكن نظام CIP (التنظيف المكاني) الخاص بك من التخلص منه.
هذا هو بالضبط سبب اختيار المهندسين الأذكياء لمحول اللحام 19MPX.

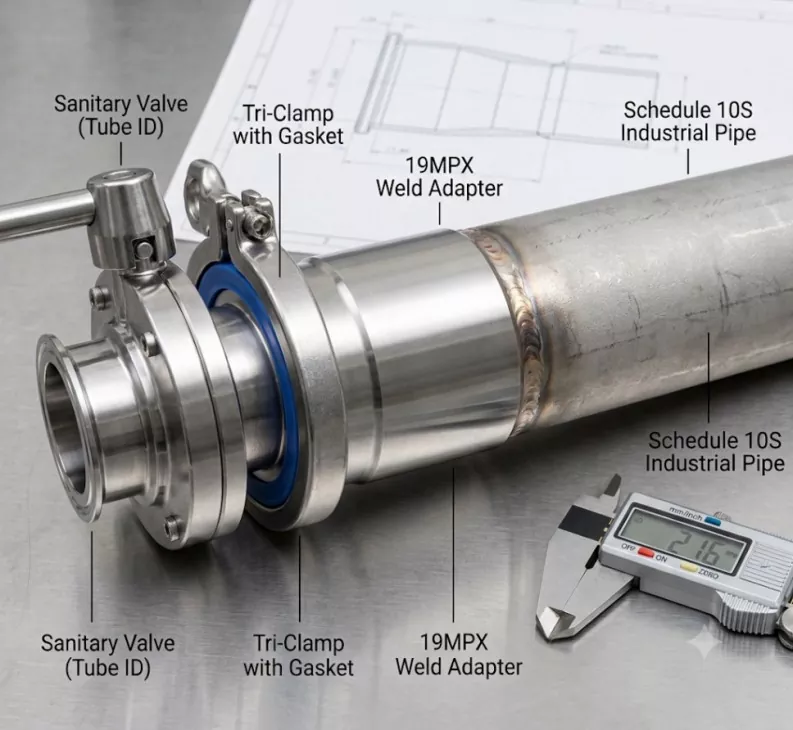

بدلاً من المنحدر الحاد، تتميز محولات اللحام 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS بمنحدر داخلي مدبب مصنوع بدقة (الشطب الداخلي). إنه بمثابة منحدر طريق سريع سلس:
على طرف اللحام (يمين): يتطابق تمامًا مع الجدار السميك والمعرف العريض للأنابيب الصناعية الخاصة بالجدول 10S.
على طرف المشبك (يسار): يتناقص بسلاسة إلى الأسفل من الداخل ليتوافق مع معرف الأنبوب الصحي القياسي للصمامات أو المضخات أو المعدات.
النتيجة: 100% خالية من المساحة الميتة. التدفق الصفحي المثالي. متوافق تمامًا مع المعايير الصحية 3-A.
|
الحجم: 2 بوصة اتصال |
الفعلي الخارجي (OD) |
سمك الجدار |
التدفق الداخلي (المعرف) |
الأفضل ل... |
|
صمام صحي (أنبوب) |
2.00 بوصة (قياسي) |
رفيع (0.065 بوصة) |
1.87 بوصة (أصغر) |
تنظيف المعدات والصمامات والمضخات |
|
الأنابيب الصناعية (Sch 10S) |
2.375 بوصة (أضخم) |
سميك (0.109 بوصة) |
2.16 بوصة (أكبر) |
خطوط الإمداد الرئيسية، التبريد بالضغط العالي |
|
محول 19MPX |
التحولات بسلاسة من 2.375 بوصة إلى 2.00 بوصة |
منحدر مدبب داخلي |
يزيل فجوة 0.29 بوصة بشكل مثالي! |
سد العالمين دون الفضاء الميت! |
إذا كنت تقوم ببناء أو توفير مركز بيانات تبريد سائل من الجيل التالي، فإن محولات 14WMX و19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS ليست مجرد مكونات - بل هي أدوات حماية للنظام.
الإعداد: تتطلب حلقات التبريد الرئيسية ووحدات توزيع التبريد (CDUs) أنابيب من الفولاذ المقاوم للصدأ جدول 10S للخدمة الشاقة وسميكة الجدران للتعامل مع الضغط المستمر وضمان عقود من التشغيل الخالي من التسرب.
التحدي: تحتاج رفوف الخادم والمشعبات وصمامات التحكم الفعلية إلى اتصالات Tri-Clamp (قطع الاتصال السريع) حتى يتمكن الفنيون من إجراء صيانة سريعة أو عمليات تبديل بدون أدوات.
الحل: تتميز محولات 14WMX و19MPX بطرف لحام صناعي عالي التحمل على أحد الجانبين ومشبك صحي دقيق على الجانب الآخر، مما يربط بسلاسة هذين العالمين المختلفين تمامًا من الأنابيب.
المشكلة: عندما تقوم بدفع أنبوب صناعي سميك ليلتقي بصمام صحي أرق، يتم إنشاء "جرف" داخلي حاد أو حافة. يؤدي عدم التطابق هذا إلى حدوث اضطراب شديد في السوائل وانخفاض كبير في الضغط، مما يجبر مضخات سائل التبريد على العمل بجهد أكبر وإهدار الطاقة.
ميزة 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS: بفضل المنحدر المدبب الداخلي المصنوع بدقة، يعمل 19MPX مثل منحدر سلس للطرق السريعة. فهو يوجه سائل التبريد بشكل لا تشوبه شائبة خلال عملية الانتقال، مما يزيل الاضطراب، ويقلل من مقاومة التدفق، ويحافظ على تحسين كفاءة الطاقة في مركز البيانات (PUE).

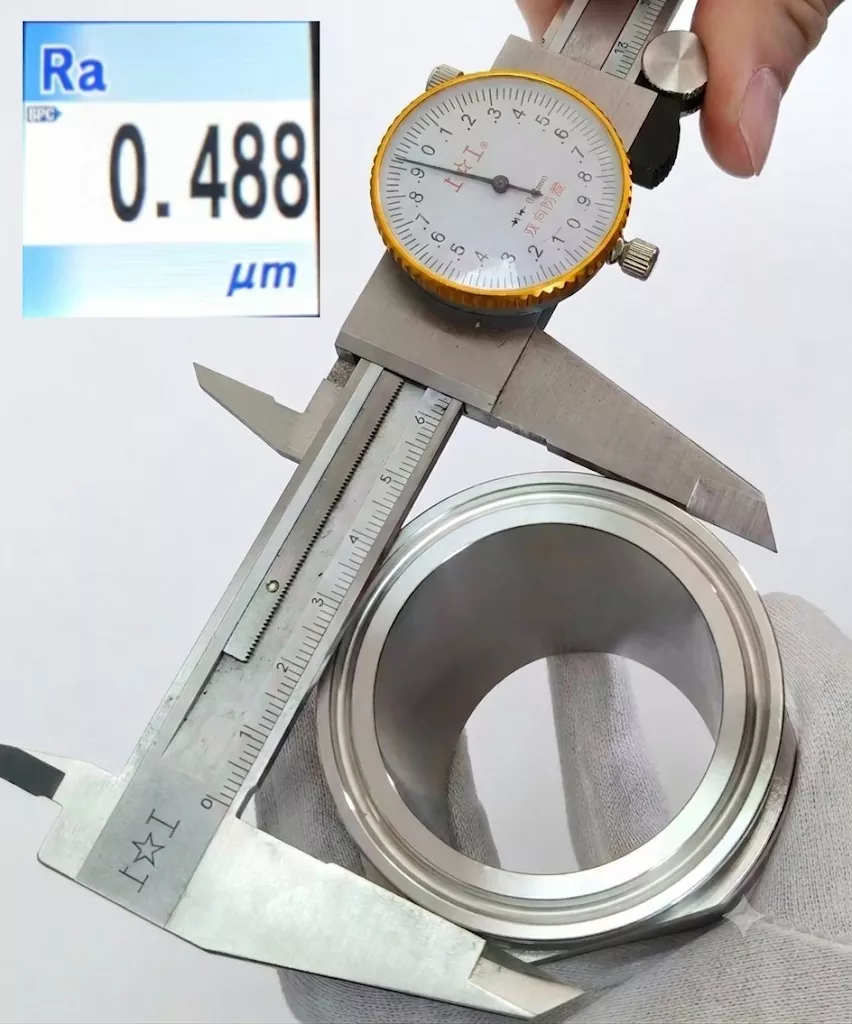

يتطلب تصنيع الجودة فحصًا صارمًا. بمجرد الانتهاء، تمر منتجاتنا عبر نقاط تفتيش صارمة لمراقبة الجودة. نحن نتحقق من الأبعاد الحرجة - الارتفاع، والمعرف، والقطر الخارجي - إلى جانب خشونة السطح الداخلي (مضمون Ra <0.8 ميكرومتر). يتم إرسال الوحدات المتوافقة تمامًا فقط. اعتمد علينا للحصول على الأجزاء المصنوعة بدقة والتي تتجاوز توقعات الصناعة.
لأن الأنابيب الصحية وأنابيب الجدول 10S تستخدم معايير أبعاد مختلفة. يساعد المحول في إنشاء انتقال مناسب بين أبعاده الخارجية والداخلية الفعلية.
قد يقوم المحول القياسي بتوصيل طرفين ميكانيكيًا فقط. يركز 19MPX على انتقال التدفق الداخلي، مما يساعد على تقليل التغيرات المفاجئة في القطر بين أنظمة الأنابيب المختلفة.
نعم. إنها مناسبة لأنظمة CDU وحلقات التبريد حيث تحتاج الأنابيب المجدولة إلى الاتصال بالمكونات القائمة على Tri-Clamp.
تقدم DINGYUE خيارات الفولاذ المقاوم للصدأ 304 و316L. يتم اختيار 316L بشكل شائع للتطبيقات عالية النقاء والحساسة للتآكل.
نعم. يمكن لشركة DINGYUE تخصيص أبعاد نهاية اللحام، وأحجام المشابك، والتشطيبات السطحية، والمواصفات الأخرى وفقًا لمتطلبات المشروع.
تتوفر شهادات المواد وإمكانية تتبع رقم الحرارة وتقارير الفحص للمشاريع التي تتطلب التوثيق.
