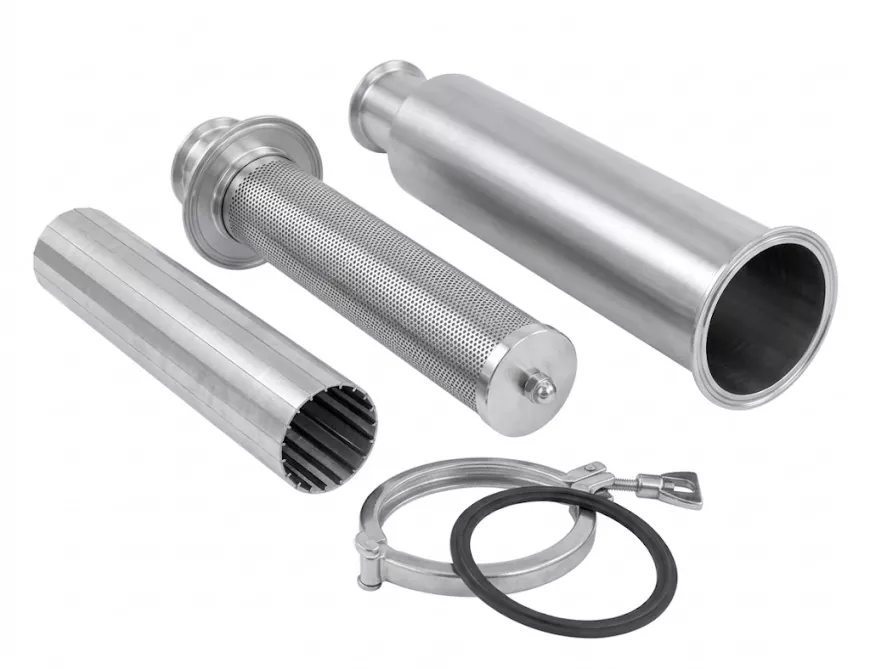

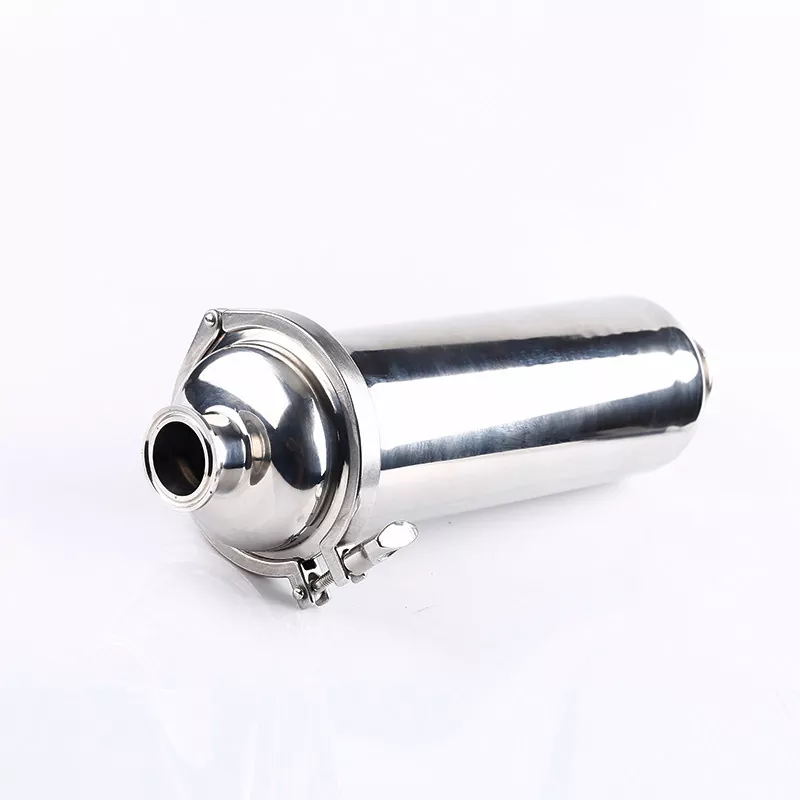

في نظام الأنابيب الصحية، يمكن أن تؤثر الجزيئات غير المرغوب فيها من المواد الخام أو خطوط الأنابيب أو معدات المنبع على الصمامات والمضخات والمبادلات الحرارية والمكونات الدقيقة الأخرى. يتم تثبيت المصفاة الصحية المستقيمة مباشرة في خط الأنابيب لالتقاط الجزيئات الصلبة مع السماح بالتدفق المستمر للسائل عبر عنصر الفلتر المصنوع من الفولاذ المقاوم للصدأ. يساعد هيكله المستقيم على تقليل مقاومة التدفق مقارنة بتصميمات الفلتر التقليدية، كما أن عنصر الفلتر القابل للإزالة يجعل التنظيف والاستبدال الروتيني أكثر ملاءمة. مع خيارات التوصيل الثلاثية والملحومة والملولبة، يمكن دمج المصفاة في أنظمة معالجة صحية مختلفة حيث تتطلب النظافة وكفاءة الصيانة والتشغيل الموثوق.
|
المعلمة |
المواصفات الفنية |
|
مادة |
الفولاذ المقاوم للصدأ SUS304 (1.4301) أو SUS316L (1.4404) |
|
نوع التصميم |
تصميم مستقيم ومضمن، يمكن تفكيكه بسهولة لتنظيف العناصر. |
|
نطاق الحجم |
DN25 - DN100 (من 1 بوصة إلى 4 بوصات) |
|
نوع الاتصال |
ثلاثي المشبك (قياسي)، ملحوم، أو ملولب |
|
عنصر التصفية |
أنبوب دعم مثقوب من الفولاذ المقاوم للصدأ + شبكة سلكية من الفولاذ المقاوم للصدأ (طبقة مزدوجة) |
|
حجم الشبكة / ميكرون |
20 شبكة إلى 400 شبكة (أو فتحات لوحة مثقبة مخصصة من 0.5 مم إلى 3 مم) |
|
طوقا / الختم |
EPDM (قياسي)، أو سيليكون، أو FKM (فيتون) — متوافق بنسبة 100% مع إدارة الغذاء والدواء الأمريكية (FDA) |
|
امتثال |
3-أ، ASME BPE، FDA، EHEDG |

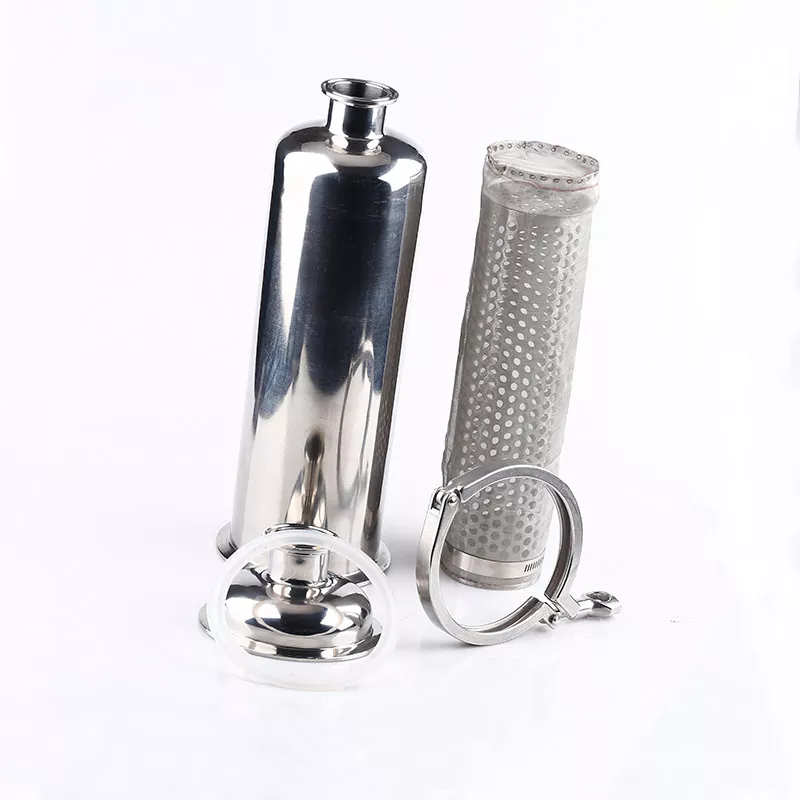

سهولة الصيانة مدمجة في التصميم. لتنظيف الشبكة أو استبدالها:
1. عزل وخفض الضغط في قسم خط الأنابيب.
2. قم بتحرير أداة توصيل الجسم ثلاثية المشبك دون إزالة المصفاة من الخط الرئيسي.
3. استخرج عنصر الفلتر الداخلي لإجراء التنظيف المكاني (CIP) القياسي أو الشطف اليدوي.
تخضع كل وحدة لتصنيع صارم باستخدام الحاسب الآلي، واللحام المداري، واختبار الضغط الهيدروستاتيكي قبل الشحن. نحن نقدم 3.1 شهادات اختبار المواد (MTC) وتقارير فحص خشونة السطح لضمان إمكانية التتبع الكامل.
|
ميزة المقارنة |
لوحة مثقبة وعنصر شبكي |
إسفين سلك الشاشة العنصر |
|
الهيكل والتصميم |
يتم لف صفائح الفولاذ المقاوم للصدأ المثقبة ولحامها في أسطوانة ذات مصفوفات ثقب دائرية. |
أسلاك دقيقة على شكل حرف V/شبه منحرف ملفوفة وملحومة لدعم الأضلاع، وتشكيل فتحات مستمرة. |
|
مكافحة انسداد وCIP فلاشينغ |
يمكن لحواف الثقب المقطوعة بشكل مستقيم أن تحبس الجزيئات. تميل التقاطعات الشبكية المنسوجة إلى جمع حطام الوسائط. |

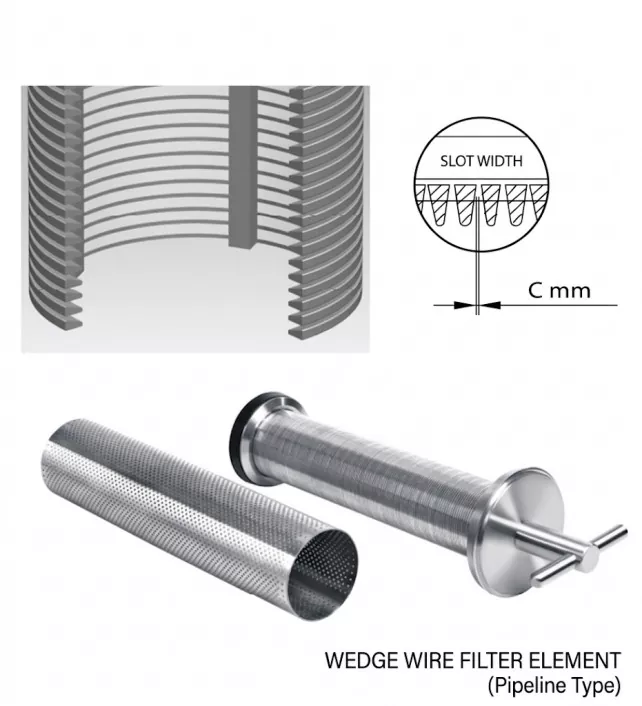

الملف التعريفي للفتحة على شكل V: يؤدي تصميم الفجوة الخارجية الضيقة/الداخلية الواسعة إلى إنشاء اتصال جسيمات أحادي النقطة، مما يمنع الانسداد ويحسن الغسيل العكسي للتنظيف المكاني (CIP). |
|
القوة الهيكلية والضغط |
يعتمد على سمك الورقة. تتشوه الشبكة المنسوجة الدقيقة بسهولة تحت الضغط التفاضلي ما لم تكن مدعومة بنواة مثقبة. |
هيكل متين وملحوم بالكامل يتحمل الضغط التفاضلي العالي وتأثيرات السوائل عالية اللزوجة دون تشوه. |
|
نسبة المساحة المفتوحة وانخفاض الضغط |
انخفاض مساحة السطح المفتوح (15% - 46%)، مما يؤدي إلى مقاومة أعلى للسوائل قليلاً. |
يؤدي توجيه الفتحة المستمر إلى زيادة المساحة المفتوحة إلى الحد الأقصى، مما يضمن انخفاض الضغط ومعدلات التدفق العالية. |
باعتبارنا شركة مصنعة متخصصة في الأدوات الصحية، فإننا نجمع بين الدقة التقنية والرعاية الشاملة للعملاء:
التخصيص: أحجام شبكية مخصصة (من 20 شبكة إلى 400 شبكة)، وأطوال الجسم، والوصلات النهائية.

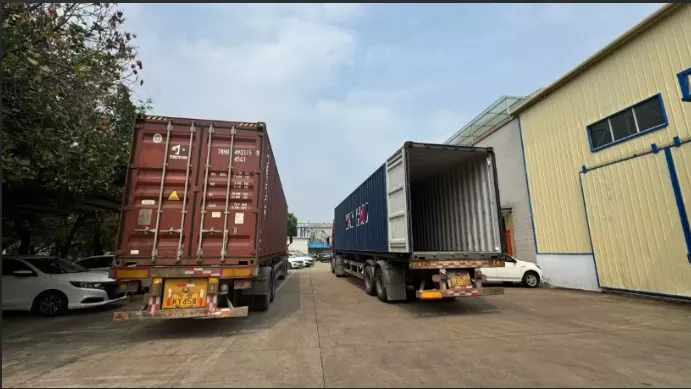

الخدمات اللوجستية العالمية: إرسال سريع مع تغليف آمن بدرجة التصدير.
الدعم المخصص: مساعدة فنية على مدار 24 ساعة طوال أيام الأسبوع، وإرشادات التثبيت، وتوافر المخزون للحشيات والشاشات الاحتياطية.
ج: تعمل المصفاة الزاوية على تحويل التدفق بمقدار 90 درجة (مثالية للمرفقين)، بينما تسمح المصفاة الصحية المستقيمة للسائل بالدخول والخروج على طول نفس المحور المستقيم، مما يحافظ على اتجاه الخط ويقلل من مقاومة التدفق.
ج: نعم، نحن نقدم خيارات شاشة إسقاط الضغط المنخفض ومحولات نهاية مخصصة مناسبة لوحدات توزيع التبريد عالية التدفق (CDUs)
الإجابة: بالنسبة للأحجام القياسية (مثل المصافي المستقيمة ثلاثية المشبك 1.5 بوصة و2 بوصة و3 بوصات)، فإننا نحتفظ بمخزون كبير ويمكننا الشحن خلال 3 إلى 5 أيام عمل. بالنسبة لأطراف التوصيل المخصصة أو متطلبات الشبكة المحددة، يستغرق الإنتاج عادةً من أسبوع إلى أسبوعين.
الجواب: نعم بالتأكيد. نحن نقدم شبكات أسلاك الفولاذ المقاوم للصدأ البديلة الفردية وأنابيب الدعم المثقبة. يساعد شراء العناصر الاحتياطية بشكل منفصل على خفض تكاليف الصيانة طويلة المدى لمصنعك دون الحاجة إلى استبدال جسم المصفاة بالكامل.
يستخدم CMM عالي الدقة لدينا برنامجًا ذكيًا لإجراء عمليات مسح ثلاثية الأبعاد كاملة وفحوصات الأبعاد على الأسطح المعقدة والتفاوتات الصارمة. تعترض عملية الفحص الصارمة هذه أي انحرافات هندسية، مما يضمن أن كل منتج يلبي المعايير الدقيقة.
