زجاج البصر الصحي ثلاثي المشبك

في العديد من أنظمة معالجة السوائل، يحتاج المشغلون إلى التحقق من حالة الوسائط دون إيقاف الإنتاج أو فتح خط الأنابيب. يوفر زجاج الرؤية الصحية نقطة رؤية مباشرة، مما يسمح للمستخدمين بمراقبة تدفق السائل، وتغيرات اللون، والفقاعات، والتلوث المحتمل أثناء التشغيل.

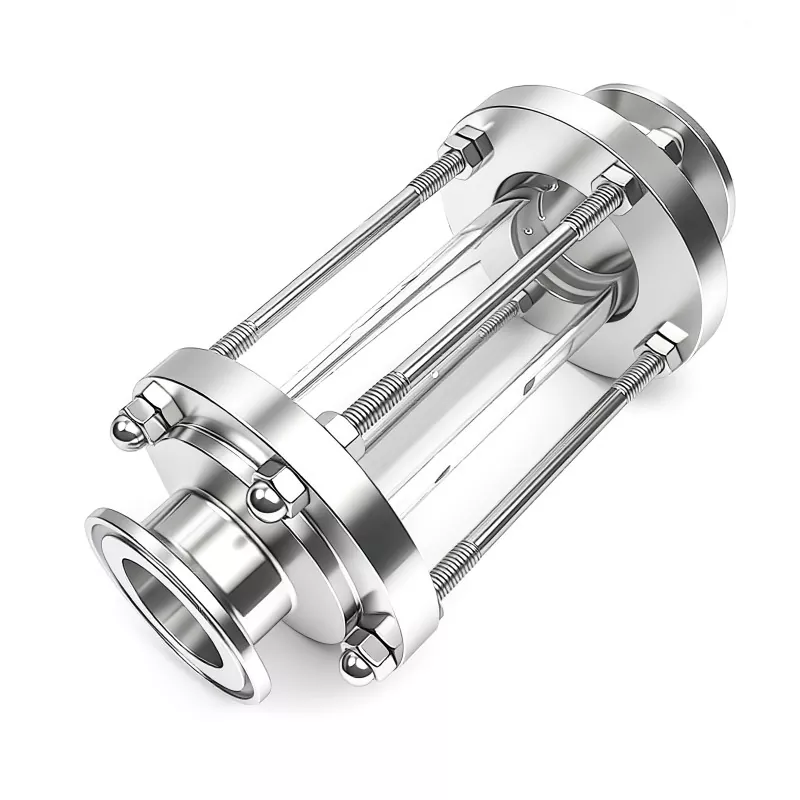

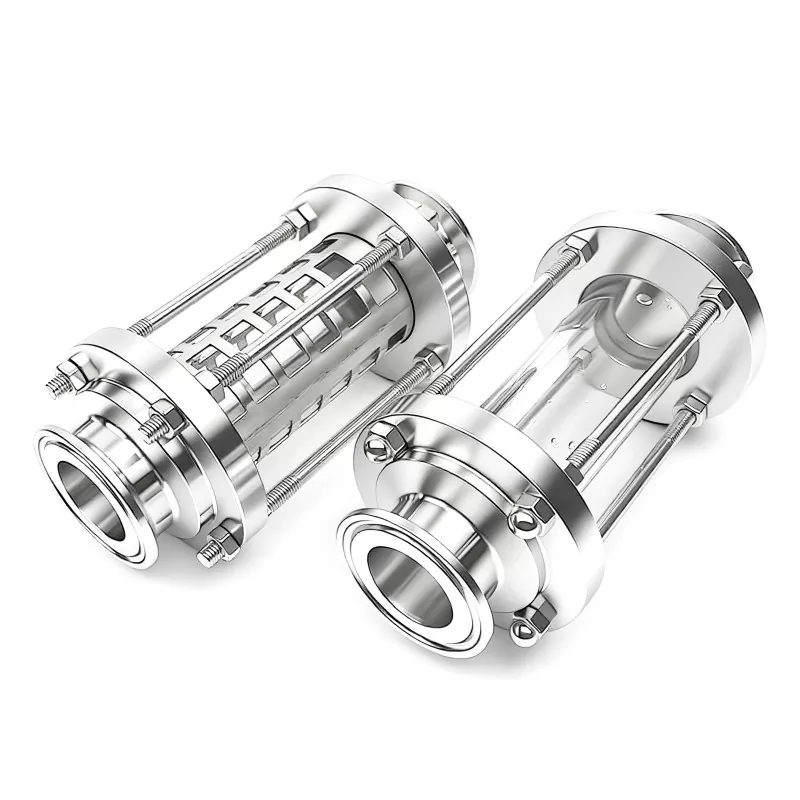

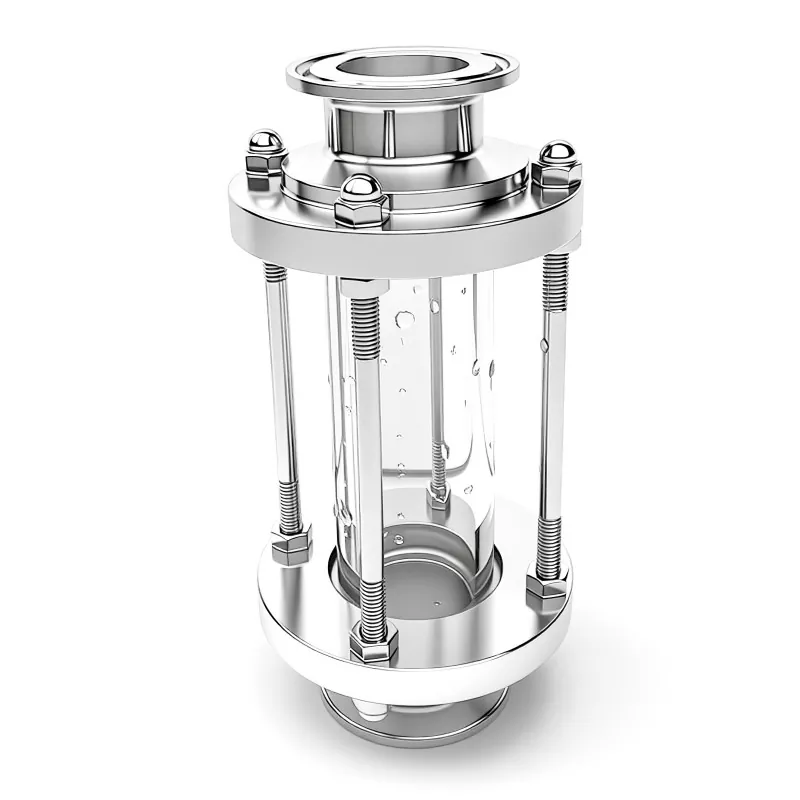

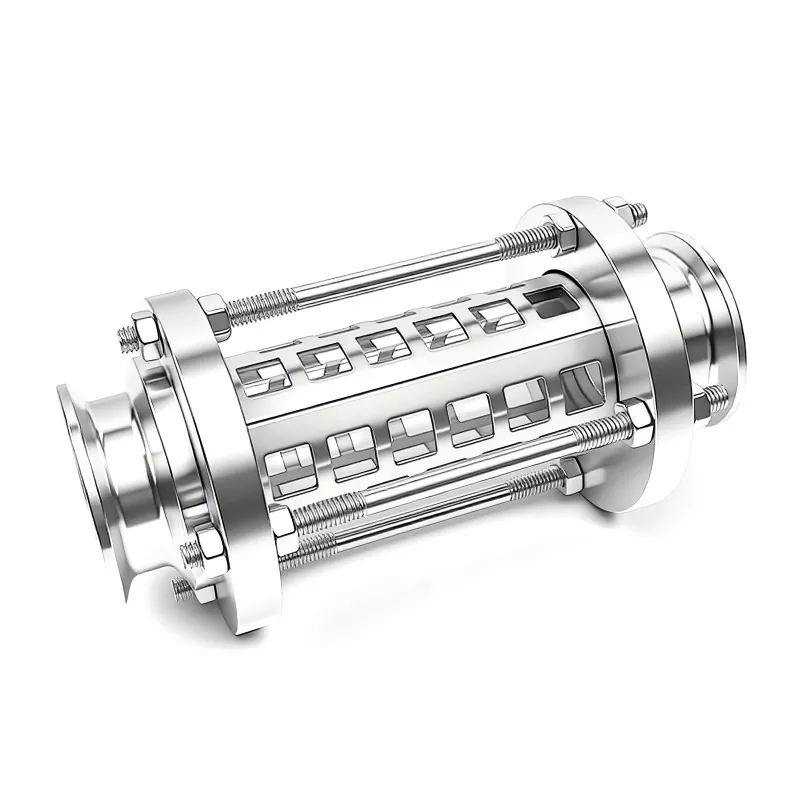

يعمل زجاج Sanitary Tri Clamp Sight Glass من خلال قسم عرض زجاجي محكم الغلق يتم تركيبه بين وصلتين لخطوط الأنابيب الصحية. يحافظ الغلاف المصنوع من الفولاذ المقاوم للصدأ على زجاج البوروسيليكات بشكل آمن، بينما يقوم نظام الحشية بإنشاء ختم صحي بين الزجاج وأجزاء التوصيل. مع وصلات Tri-Clamp على كلا الطرفين، يمكن إزالة الوحدة بسرعة للتنظيف أو الفحص أو الاستبدال دون تفكيك معقد.

متوفرة في الفولاذ المقاوم للصدأ 304 و316L، نظارات الرؤية DINGYUE يتم تصنيعها للتطبيقات التي تتطلب قابلية التنظيف، ومقاومة التآكل، والفحص البصري الموثوق.

زجاج البصر الصحي ثلاثي المشبك مقابل زجاج البصر العادي

المواصفات الفنية

ميزات التصميم الأساسية

مراقبة واضحة دون إيقاف تشغيل خطوط الأنابيب

يسمح قسم زجاج البورسليكات الشفاف للمشغلين بفحص ظروف السوائل مباشرة أثناء التشغيل. يمكن التعرف بسرعة على التغيرات في مظهر السائل أو استقرار التدفق أو فقاعات الهواء دون فتح النظام.

هيكل ثلاثي المشبك لصيانة أسرع

على عكس تصميمات التوصيل الثابت، يسمح هيكل Tri-Clamp بإزالة زجاج الرؤية عن طريق تحرير المشبك. وهذا يقلل من وقت الصيانة عند التنظيف، أو استبدال الأختام، أو فحص الظروف الداخلية.

مسار التدفق الداخلي الصحي

يتم تشكيل السطح الداخلي وصقله لتقليل احتباس البقايا. يساعد مسار التدفق الأكثر سلاسة على تقليل المناطق التي قد تتراكم فيها رواسب المنتج أو الملوثات.

خيارات التكوين المرنة

تتوفر مواد حشية مختلفة وأحجام توصيل ودرجات من الفولاذ المقاوم للصدأ لتتناسب مع خصائص السوائل وظروف التشغيل المختلفة.

هيكل زجاجي وختم موثوق

يحتاج زجاج الرؤية إلى التعامل مع الفحص البصري والضغط المستمر من خط الأنابيب. تستخدم DINGYUE زجاج البورسليكات عالي القوة مع مقاومة جيدة للصدمات الحرارية لتحسين المتانة أثناء تغيرات درجات الحرارة ودورات التنظيف.

تم تصميم نظام الختم حول مكونات زجاجية وحشية وفولاذ مقاوم للصدأ مطابقة بدقة. تسمح مواد الحشية المتوفرة مثل EPDM، وPTFE، والسيليكون، وFKM للعملاء باختيار أداء الختم المناسب وفقًا للوسائط وبيئات التشغيل المختلفة.

قبل الشحن، يتم فحص كل زجاج رؤية للتأكد من دقة الأبعاد، وحالة الختم، وجودة المواد، والانتهاء من السطح لضمان الأداء المستقر بعد التثبيت.

كيفية اختيار زجاج الرؤية الصحي ثلاثي المشبك المناسب؟

1. حدد المادة حسب حالة السائل

تؤثر درجة المادة على مقاومة التآكل وعمر الخدمة.

يتم اختيار الفولاذ المقاوم للصدأ 304 بشكل شائع لأنظمة الأغذية والمشروبات العامة.

يُفضل الفولاذ المقاوم للصدأ 316L عندما يتعامل خط الأنابيب مع الوسائط المسببة للتآكل أو السوائل الصيدلانية أو التطبيقات عالية النقاء.

2. قم بمطابقة حجم زجاج الرؤية مع خط الأنابيب الموجود لديك

يجب أن يعتمد الحجم الصحيح على معيار OD للأنبوب الصحي ومعيار Tri-Clamp، بدلاً من حجم الأنبوب الاسمي فقط.

قبل الطلب، تأكد من:

· القطر الخارجي للأنبوب

· مواصفات المشبك

· مساحة التثبيت

3. اختر مادة الحشية المناسبة

تتطلب السوائل المختلفة مواد مانعة للتسرب مختلفة.

EPDM مناسب لسوائل المعالجة القائمة على الماء والعامة.

يوفر PTFE مقاومة كيميائية أفضل للتطبيقات الصعبة.

غالبًا ما يتم اختيار FKM لدرجات حرارة أعلى أو لبيئات ملامسة للزيت.

التطبيقات

معالجة الألبان والمشروبات

يستخدم لفحص مظهر السائل وحالة التدفق والجزيئات غير الطبيعية أثناء نقل الحليب والعصير والمشروبات.

الصيدلة والتكنولوجيا الحيوية

يتم تطبيقه في أنظمة السوائل النظيفة حيث تتطلب المراقبة البصرية والصيانة الصحية.

تجهيز الأغذية

يساعد المشغلين على مراقبة تدفق المنتج والحفاظ على ظروف إنتاج مستقرة.

إنتاج مستحضرات التجميل والعناية الشخصية

مناسبة لمراقبة نقل السائل وعمليات الخلط وظروف خطوط الأنابيب.

أنظمة تبريد سائلة عالية النقاء

يستخدم في حلقات التبريد المتخصصة لمراقبة دوران سائل التبريد وتحديد ظروف التدفق غير الطبيعية.
