غالبًا ما يكون الوصول المنتظم إلى داخل الخزان مطلوبًا أثناء التنظيف والفحص وأخذ العينات وصيانة المعدات. يوفر غطاء فتحة الصرف الصحي نقطة الوصول هذه بينما يساعد في الحفاظ على بيئة معالجة نظيفة وخاضعة للرقابة.

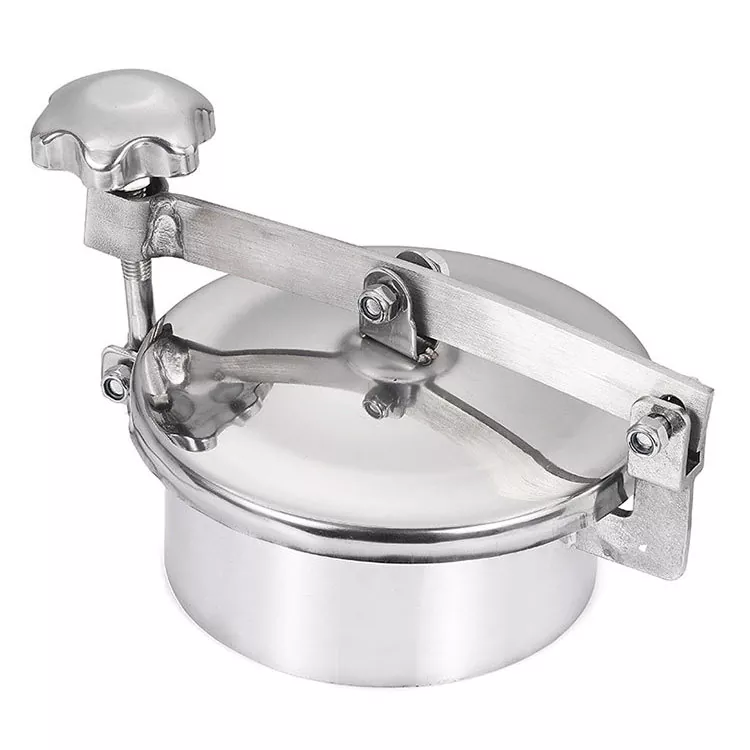

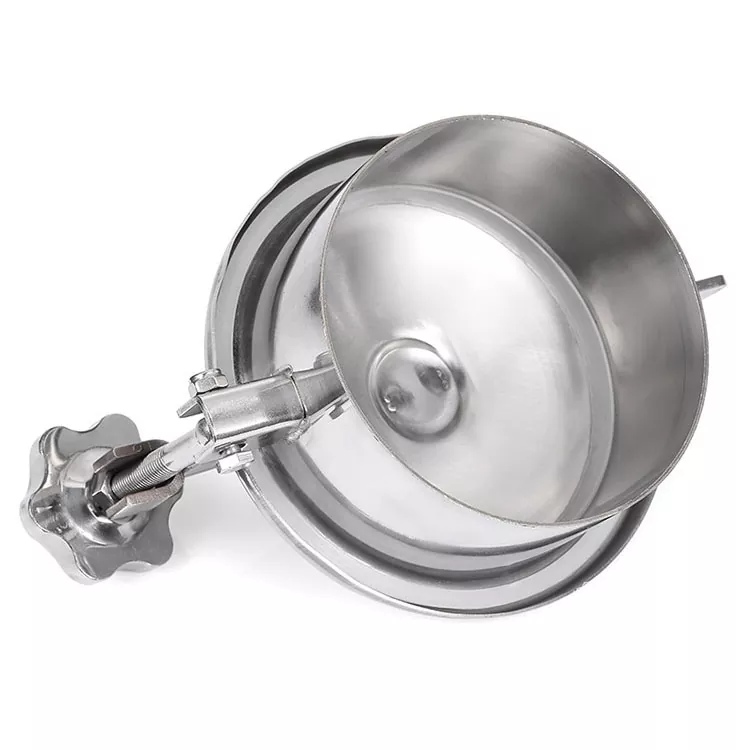

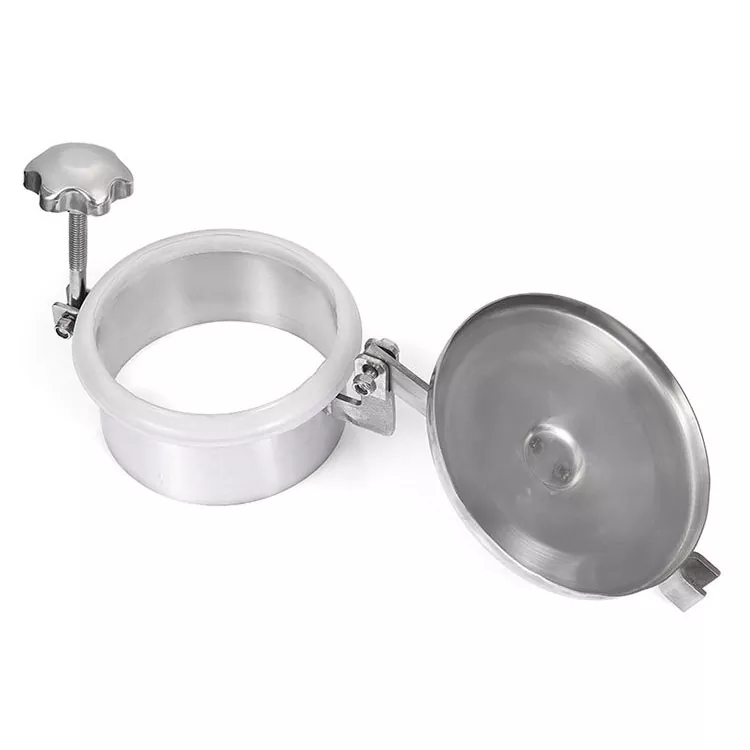

على عكس ممرات أوعية الضغط، تم تطوير غطاء فتحة الصرف الصحي غير المضغوط للخزانات الجوية أو خزانات الضغط المنخفض حيث يحتاج المشغلون إلى فتح وإغلاق سريع أثناء العمليات اليومية. يعمل الغطاء المصنوع من الفولاذ المقاوم للصدأ والحشية الصحية وهيكل القفل الآمن معًا لإنشاء فتحة وصول محكمة الغلق يسهل تشغيلها وصيانتها.
مع خيارات المواد SS304 وSS316L، وأنواع الحشيات المختلفة، والأبعاد المخصصة، يمكن مطابقتها مع العديد من الخزانات الصحية المستخدمة في الأطعمة والمشروبات ومنتجات الألبان والأدوية وأنظمة المعالجة الصحية الأخرى.
|
فئة |
معلمة المواصفات |
التفاصيل والمعايير الفنية |
|
حدود الأبعاد والتشغيل |
نطاق الحجم الاسمي (DN) |
القياسية: DN200 إلى DN600 (8 بوصة إلى 24 بوصة) تتوفر أحجام مخصصة تصل إلى DN800 عند الطلب |
|
|
ضغط العمل ودرجة الحرارة |
تصنيف الضغط: تطبيقات عدم الضغط / الغلاف الجوي (الحد الأقصى 0.2–0.5 بار / 2.9–7.2 رطل لكل بوصة مربعة لضيق الغبار والرذاذ) درجة حرارة التشغيل: -20 درجة مئوية إلى +150 درجة مئوية (-4 درجة فهرنهايت إلى 302 درجة فهرنهايت) (يعتمد على الحشية) |
|
مواصفات المواد |
جسم معدني (الإطار والغطاء) |
الفولاذ المقاوم للصدأ 304 (1.4301): تطبيقات معالجة الأغذية والمشروبات ومنتجات الألبان القياسية الفولاذ المقاوم للصدأ 316L (1.4404): وسائط صيدلانية وعمليات حيوية ووسائط قابلة للتآكل عالية النقاء |
|
|
ختم المواد الحشية |
السيليكون (قياسي): مرونة ممتازة ونطاق واسع لدرجة الحرارة (-50 درجة مئوية إلى +180 درجة مئوية) EPDM / Viton (FKM) / NBR: متطلبات مقاومة المواد الكيميائية أو البخار أو الزيت الامتثال: جميع الحشيات متوافقة مع FDA 21 CFR 177.2600 وUSP Class VI |
|
|
المعايير والامتثال |
متوافق مع المعايير الصحية 3-A، وASME BPE، وإرشادات EHEDG، والامتثال لإدارة الغذاء والدواء الأمريكية للأسطح الملامسة للمنتج |
|
الميزات الهيكلية والتصميم |
خيارات المقبض والإغلاق |
مقابض اليد: مقبض بلاستيكي مريح أو عجلة نجمة من الفولاذ المقاوم للصدأ 304/316 آلية المفصلة: تصميم سلس مفتوح مع مزلاج اختياري لتحديد المواقع يظل مفتوحًا |
تحذير للسلامة: تحقق دائمًا من أن ضغط الخزان الداخلي يساوي الضغط الجوي قبل فك العجلة اليدوية. لا تفتح أبدًا تحت الضغط.
التشغيل: أدر العجلة اليدوية المريحة عكس اتجاه عقارب الساعة لتحريرها، ثم قم بفتح الغطاء. للإغلاق، قم بمحاذاة الغطاء وشدّه بإحكام في اتجاه عقارب الساعة.
1. قم بتنظيف الحشية وأخدود الحشية أثناء كل دورة تنظيف للخزان.
2. افحص الختم المطاطي بشكل دوري للتأكد من عدم وجود تآكل أو تصلب أو تشقق.
3. استبدل الحشيات التالفة على الفور للحفاظ على أداء عدم التسرب.

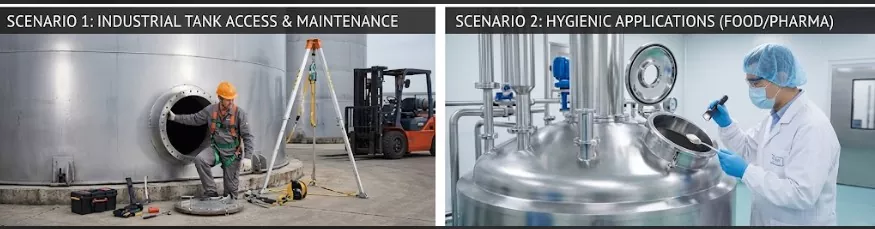

دخول السفن: بمثابة باب خدمة أساسي (فتحة وصول) للفنيين لدخول الخزانات والأوعية الصحية والشبكات تحت الأرض للتركيب والغسيل الشامل والإصلاحات الداخلية.
تحميل المكونات وأخذ العينات: في الأغذية والمشروبات والأدوية والمعالجة الكيميائية الدقيقة، يوفر غطاء فتحة الصرف الصحي غير المضغوط فتحة مريحة لجرعات المواد الخام والفحص البصري وأخذ عينات الجودة.
إضاءة الفحص: يؤدي فتح الممر أثناء التنظيف أو الصيانة إلى السماح بدخول الضوء الطبيعي إلى داخل الخزان، مما يحسن الرؤية لعمال الخدمة.
تهوية آمنة: تتصل بمجاري الهواء الخارجية أو تسهل تدفق الهواء الطبيعي أثناء الصيانة لمنع تراكم الغاز وضمان بيئة تنفس آمنة للعمليات داخل الخزان.
الحماية من الضغط الزائد ومنع الانفجار: تعمل النماذج المتخصصة (مثل تخفيف الضغط في حالات الطوارئ أو غطاء فتحة الصرف الصحي المقاوم للانفجار) كصمامات أمان تقوم تلقائيًا بتهوية الضغط الزائد أثناء التمدد الحراري أو ارتفاع الضغط المفاجئ، مما يحمي الأوعية من التمزق.
التطبيقات الصحية والنظافة: يتم تركيبها على نطاق واسع عبر أنظمة الأغذية والمشروبات ومنتجات الألبان والأدوية والهندسة الحيوية (يتراوح حجمها عادةً بين DN150 وDN600). Designed with crevice-free interiors, high-integrity seals, and easy-clean surfaces to integrate seamlessly with hygienic pumps and vessels.
ج: لا، هذا النموذج مصمم بشكل صارم للخزانات غير المضغوطة (الغلاف الجوي). بالنسبة للتطبيقات ذات الضغط المقدر، يرجى الاستفسار عن سلسلة Pressure Manway الخاصة بنا.
ج: يأتي السيليكون المخصص للطعام بشكل قياسي. تتوفر خيارات EPDM، وPTFE، وFKM/Viton عند الطلب بناءً على التوافق الكيميائي.
ج: يتم لحام طوق الرقبة/قاعدة الحافة مباشرة على فتحة الخزان بواسطة عامل لحام مؤهل.
