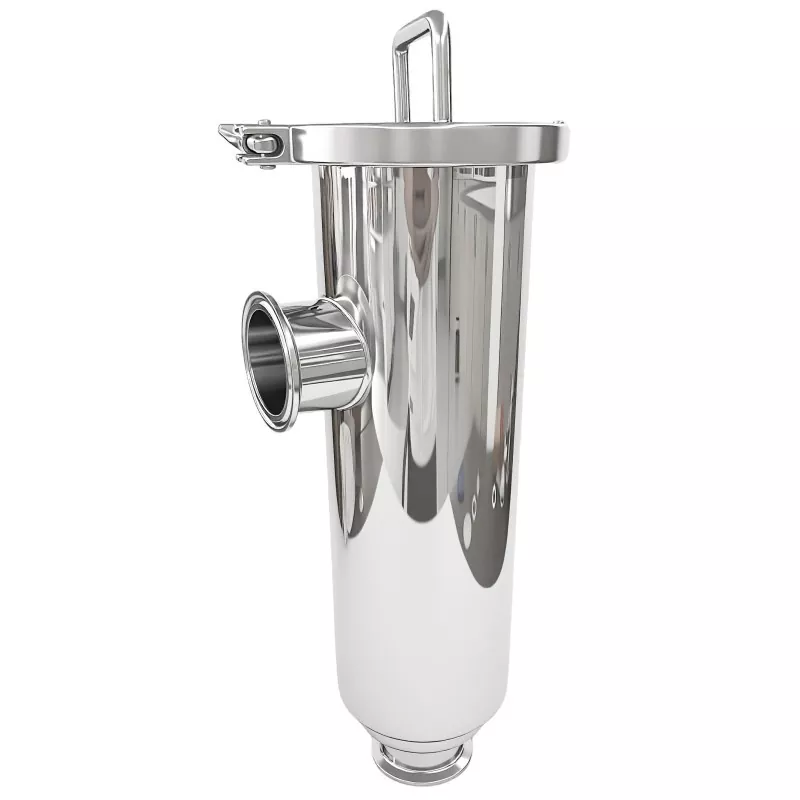

مصفاة ذات مشبك ثلاثي من النوع الزاوي

قم بتحسين تخطيط خط الأنابيب الخاص بك باستخدام مصفاة Angle Type Tri Clamp. يتناسب تصميم المدخل/المخرج الفريد بزاوية 90 درجة بشكل مثالي مع المساحات أو الزوايا الضيقة مع ضمان ترشيح ممتاز وانخفاض الضغط المنخفض. يضمن الفولاذ المقاوم للصدأ المصقول للغاية عدم تراكم المنتج.

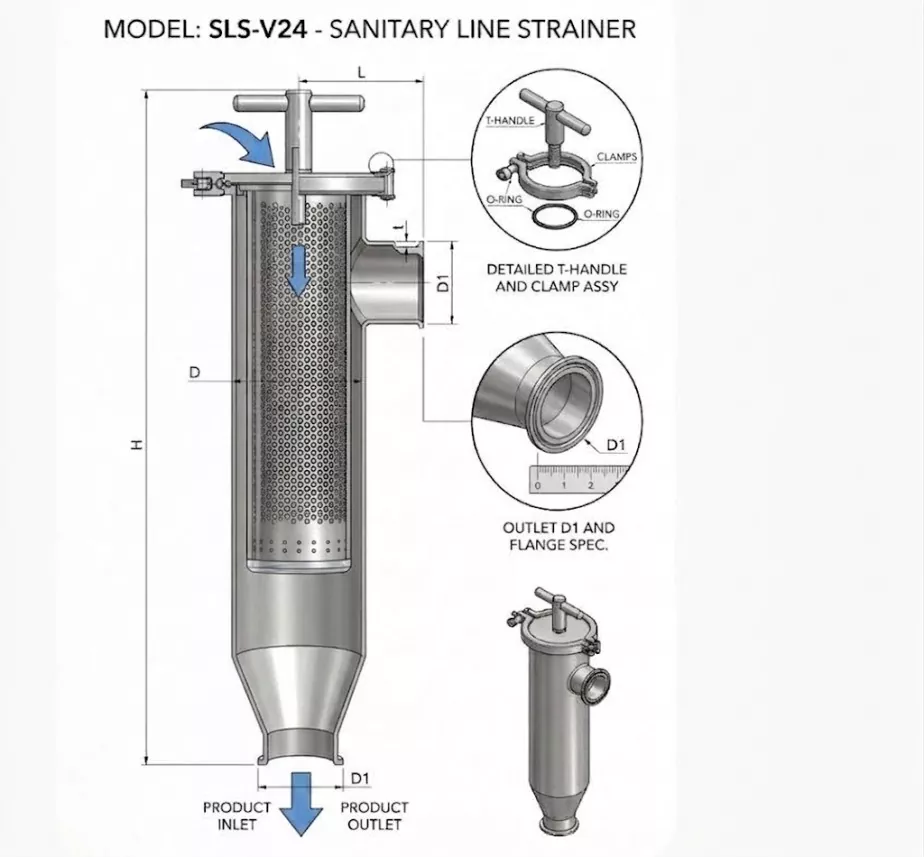

المواصفات الفنية

تصميم مدمج للترشيح بزاوية 90 درجة لأنابيب العمليات الصحية

في أنظمة الأنابيب الصحية المدمجة، غالبًا ما تكون مساحة التركيب حول المضخات والخزانات ومعدات المعالجة محدودة. تتطلب المصافي المستقيمة التقليدية عادةً أكواع أو تركيبات إضافية لإكمال تخطيط خط الأنابيب، مما يزيد من تعقيد التثبيت ونقاط الصيانة.

تجمع مصفاة DINGYUE ذات الزاوية الثلاثية بين الترشيح وتغيير اتجاه التدفق بمقدار 90 درجة في تصميم واحد متكامل. يساعد تكوين المدخل الجانبي والمخرج الرأسي المهندسين على تحسين تخطيطات خطوط الأنابيب الضيقة مع توفير إزالة موثوقة للجسيمات لأنظمة السوائل الصحية.

تم تصنيع هذه المصفاة الصحية من الفولاذ المقاوم للصدأ SS304 أو SS316L، وتتميز بسطح داخلي أملس، وعنصر مرشح قابل للإزالة، ووصلة ثلاثية المشبك للفحص والتنظيف السريع. يتم تطبيقه على نطاق واسع في تجهيز الأغذية، والأنظمة الصيدلانية، وإنتاج المشروبات، ومعالجة السوائل عالية النقاء، وتطبيقات التبريد السائل حيث يتطلب التدفق النظيف والصيانة السهلة.

تصميم موفر للمساحة بزاوية 90 درجة لسهولة تركيب خطوط الأنابيب

يمكن أن يصبح ترتيب خطوط الأنابيب أمرًا صعبًا عندما تكون توصيلات المعدات قريبة من الجدران أو الإطارات أو المكونات الأخرى. قد تتطلب المصفاة المضمنة التقليدية أكواع إضافية، مما يزيد من عدد نقاط الاتصال ومناطق الصيانة المحتملة.

يسمح هيكل الزاوية 90 درجة للمصفاة بإعادة توجيه تدفق السوائل أثناء تصفية الجزيئات في نفس الوقت.

تشمل الفوائد الرئيسية ما يلي:

· مساحة تركيب أقل مقارنة بمجموعات المصفاة المستقيمة

· مطلوب عدد أقل من الأكواع والتركيبات الإضافية

· تكامل أسهل في تخطيطات المعدات المدمجة

· مناسب لحماية مدخل المضخة والأنظمة المثبتة على الانزلاق

بالنسبة لمصنعي المعدات ومتكاملي الأنظمة، يساعد هذا التصميم على تبسيط تخطيطات الأنابيب دون المساس بأداء الترشيح.

هيكل صحي من الفولاذ المقاوم للصدأ للتعامل مع السوائل النظيفة

تم تصميم مصافي DINGYUE ذات الزاوية الثلاثية للتطبيقات التي تكون فيها نظافة السوائل وموثوقية المواد مهمة.

المواد المتاحة تشمل:

· SS304 (1.4301)

· SS316L (1.4404)

تم تشطيب الأسطح الداخلية بدقة لتقليل الاحتفاظ بالمنتج ودعم التشغيل الصحي. يساعد البناء السلس المصنوع من الفولاذ المقاوم للصدأ على تقليل مخاطر التلوث ويوفر مقاومة طويلة الأمد للتآكل في بيئات العمليات الصعبة.

بالنسبة للتطبيقات الصيدلانية والغذائية وعالية النقاء، تلعب إمكانية تتبع المواد وجودة السطح دورًا مهمًا في الحفاظ على معايير إنتاج متسقة.

يؤدي الوصول السهل إلى الفلتر إلى تقليل وقت توقف الصيانة

التنظيف المنتظم ضروري لأي مكون ترشيح. يمكن أن يؤدي غلاف الفلتر الذي يصعب الوصول إليه إلى زيادة وقت التوقف عن العمل وتعقيد الصيانة الروتينية.

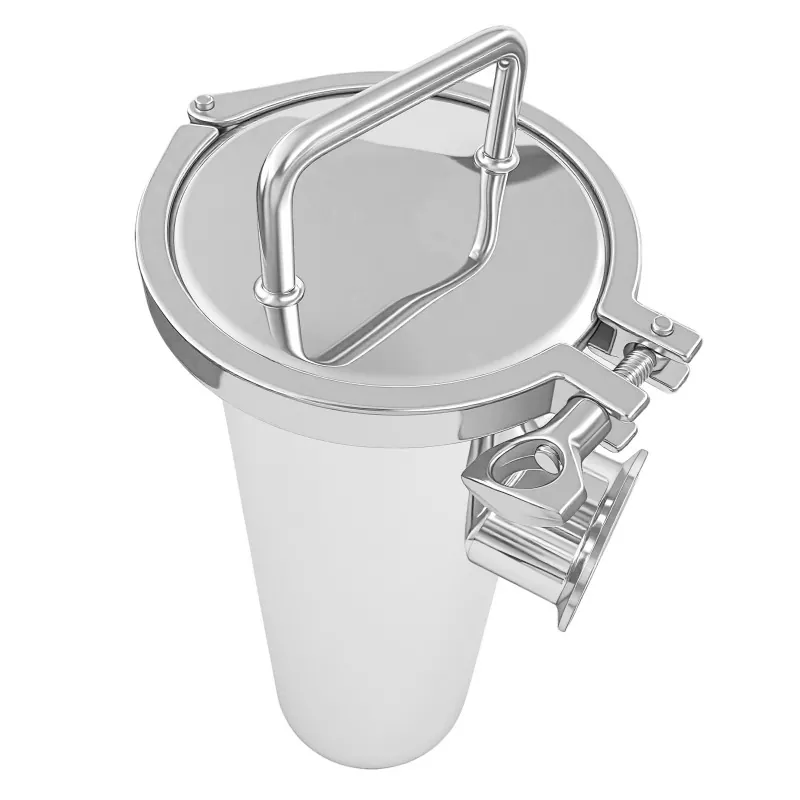

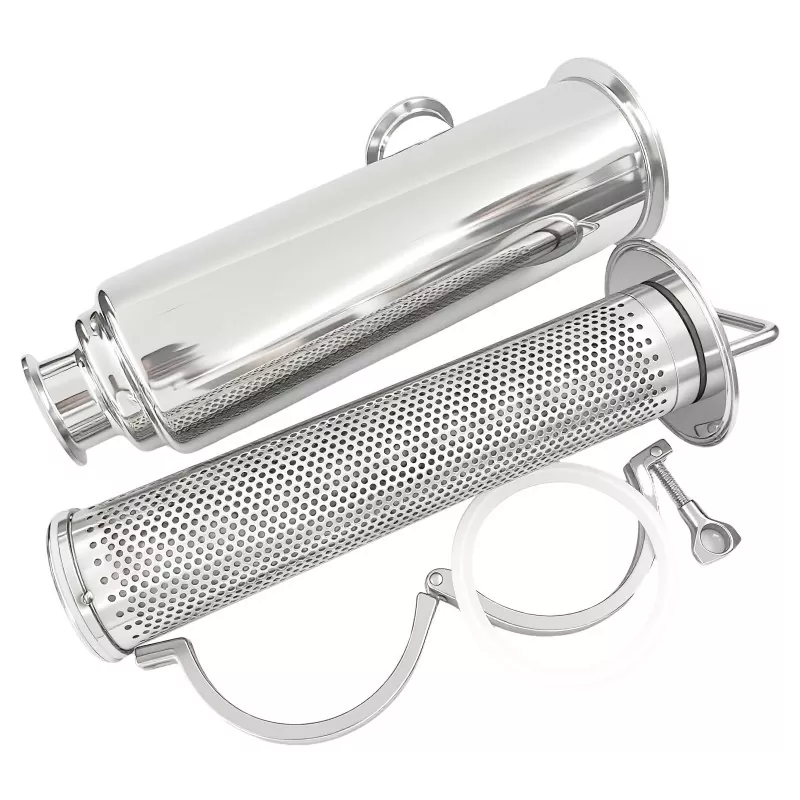

تم تصميم مصفاة Angle Type Tri Clamp بعنصر مرشح قابل للإزالة يسمح للمشغلين بإكمال الفحص والتنظيف بكفاءة.

تشمل مزايا الصيانة ما يلي:

· اتصال ثلاثي المشبك للتفكيك السريع

· إزالة شاشة الفلتر دون استبدال الوحدة الكاملة

· تنظيف بسيط أثناء الصيانة الروتينية

· متوافق مع إجراءات التنظيف اليدوي والتنظيف المكاني (CIP).

يمكن أن يساعد تركيب نقاط مراقبة الضغط قبل المصفاة وبعدها المشغلين على تحديد الضغط التفاضلي المتزايد وجدولة التنظيف قبل التأثير على تدفق العملية.

خيارات ترشيح مرنة لمتطلبات العمليات المختلفة

تتطلب أنظمة الإنتاج المختلفة مستويات ترشيح مختلفة اعتمادًا على خصائص السوائل ومتطلبات حماية المعدات.

توفر DINGYUE عناصر تصفية مخصصة وفقًا لاحتياجات التطبيق:

· شاشة سلك إسفين من الفولاذ المقاوم للصدأ

· صفيحة مثقوبة بقطعة قماش شبكية سلكية

· تصنيفات مختلفة للشبكات والميكرون

خيارات الترشيح المتاحة:

· 30 شبكة

· 50 شبكة

· 100 شبكة

· 200 شبكة

· 300 شبكة

تتوفر مواصفات المرشح المخصص للمشاريع التي تتطلب أداءً محددًا لإزالة الجسيمات أو ظروف التدفق.

تخصيص OEM لمصنعي المعدات

غالبًا ما تتطلب أنظمة المعالجة المختلفة أحجام اتصال مختلفة وتصنيفات المرشح وأبعاد التثبيت.

يوفر DINGYUE دعم التخصيص بما في ذلك:

· تصنيفات شبكية أو ميكرون مخصصة

· تصاميم اتصال خاصة

· أبعاد OEM

· تشطيبات سطحية مخصصة

· حلول المكونات القائمة على المشروع

يعمل فريقنا الهندسي مع الشركات المصنعة للمعدات والمقاولين والموزعين لتطوير مكونات الترشيح الصحي المناسبة لتطبيقات محددة.

الأسئلة المتداولة

س1: كيف يمكن مقارنة هذا النموذج بالمصفاة المضمنة أو المصفاة من النوع Y؟

ج: بينما تحافظ المصفاة المضمنة على استقامة الأنبوب وتتعامل المصفاة على شكل حرف Y مع التدفق القطري، فإن المصفاة ثلاثية المشبك من النوع الزاوي تعيد توجيه السائل بمقدار 90 درجة، مما يجعلها مثالية للتركيبات الزاوية حيث تكون المساحة محدودة.

س 2: هل يمكنني طلب أحجام شبكية مخصصة لزوجة سوائل محددة؟

ج: نعم، نحن نقدم نطاقًا واسعًا من تقييمات الميكرون وتكوينات الشبكات المصممة خصيصًا لتلبية احتياجاتك العملية المحددة، سواء بالنسبة للسوائل الخفيفة أو المعاجين عالية اللزوجة.

س 3: هل تكلف المصفاة ثلاثية المشبك من النوع الزاوي أكثر من المصفاة المستقيمة القياسية؟

الإجابة: التكلفة الأولية للمصفاة ذات الزاوية أعلى قليلاً نظرًا لجسمها المُصنع بزاوية 90 درجة. ومع ذلك، نظرًا لأنه يمكن أن يحل محل كوع الأنابيب بزاوية 90 درجة في نظامك، فإنه يوفر عليك تكلفة شراء تركيبات إضافية، مما يجعله حلاً فعالاً من حيث التكلفة لزوايا خطوط الأنابيب.

س5: هل الحشيات الخاصة بالمصفاة ثلاثية المشبك من النوع الزاوي معتمدة من إدارة الغذاء والدواء (FDA)؟

الجواب: نعم. جميع الحشيات المتوفرة مع مصافي الزوايا الخاصة بنا (السيليكون أو EPDM أو FKM) متوافقة بنسبة 100% مع إدارة الغذاء والدواء الأمريكية (FDA 21 CFR 177.2600). وهي معتمدة بالكامل للاستخدام الآمن في معالجة الأغذية ومنتجات الألبان والمشروبات والأدوية.

س6: ما هي الميزة الرئيسية للمصفاة ذات الزاوية 90 درجة في تخطيط الأنابيب؟

الإجابة: الميزة الأكبر هي توفير المساحة وانخفاض الضغط. فهو يغير اتجاه التدفق بمقدار 90 درجة أثناء تصفية السائل، مما يسمح لك بتثبيته مباشرة في الزوايا أو مداخل المضخة. كما يسمح أيضًا بسحب شاشة الفلتر من الجانب دون فصل خط الأنابيب الرئيسي.

مكونات ترشيح صحية موثوقة من DINGYUE

بفضل الخبرة في الصمامات الصحية، والتجهيزات، ومكونات التحكم في السوائل عالية النقاء، توفر DINGYUE حلول ترشيح مصممة لبيئات العمليات الصعبة.

بدءًا من أنظمة الأنابيب المدمجة وحتى المشاريع الصناعية واسعة النطاق، تساعد مصفاة Angle Type Tri Clamp العملاء في الحفاظ على دوران أنظف للسوائل، وتبسيط عملية التثبيت، وتحسين موثوقية النظام على المدى الطويل.
