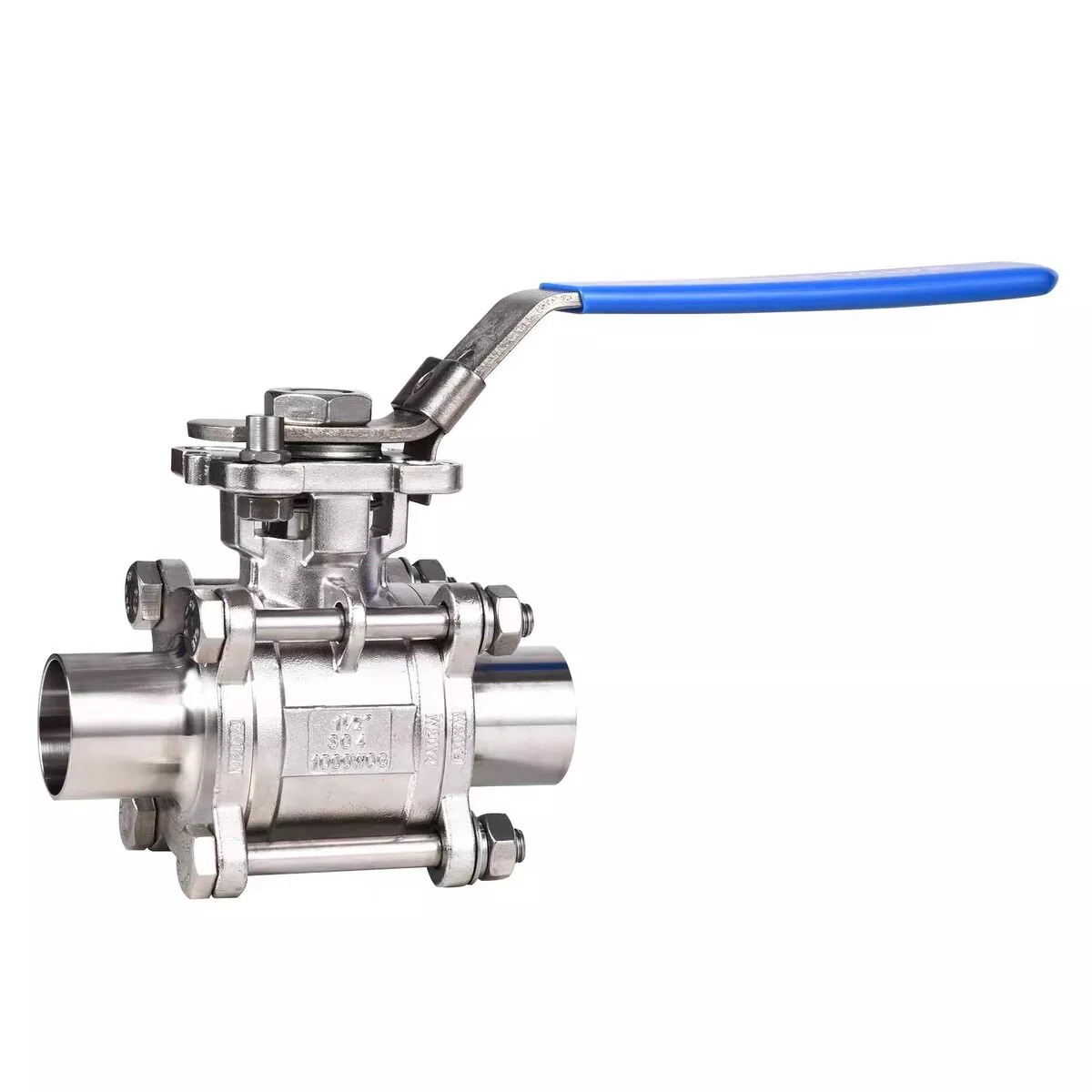

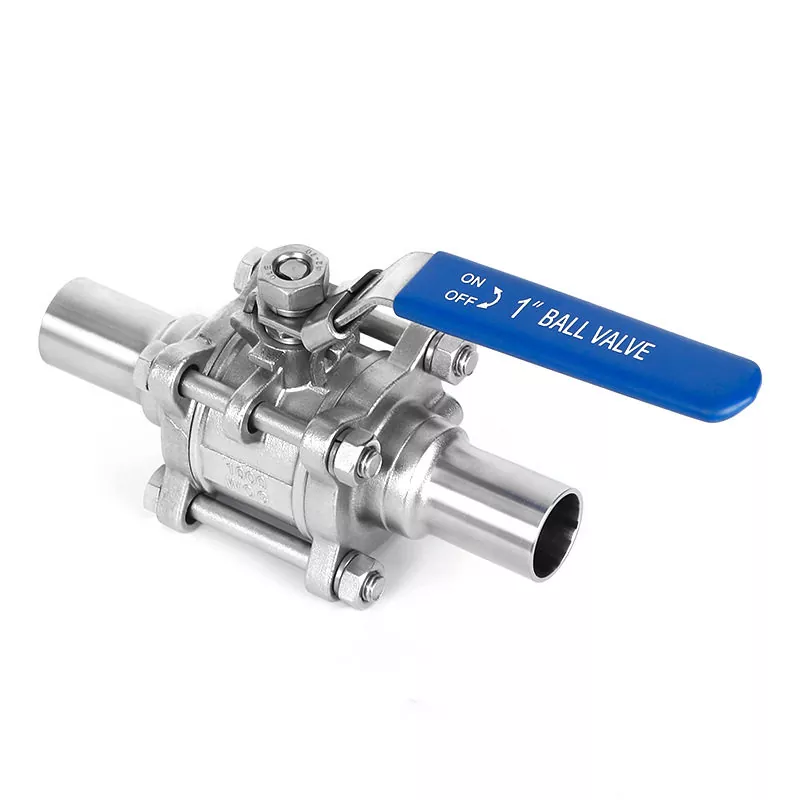

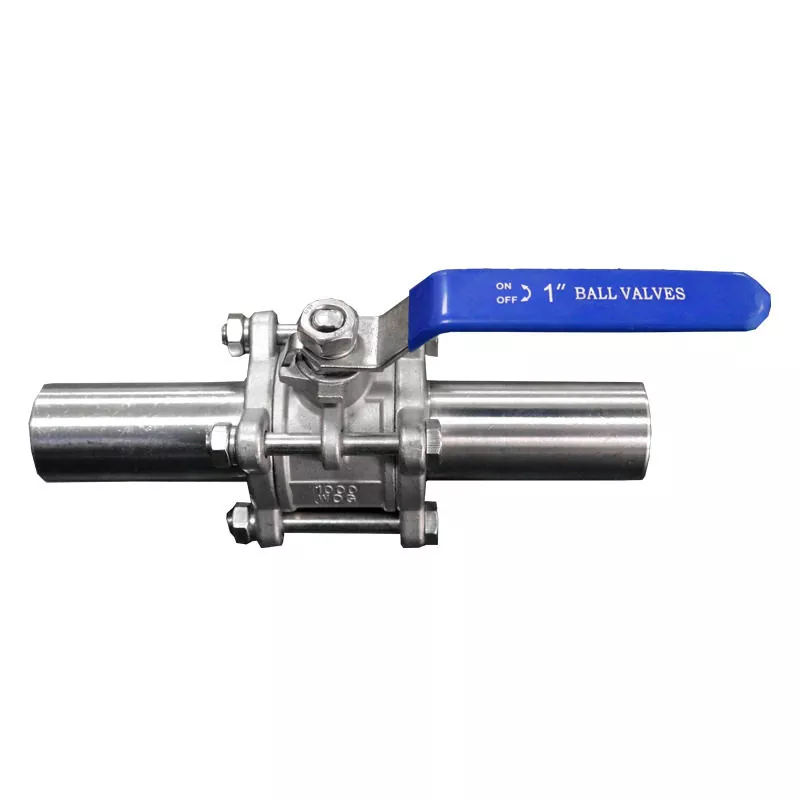

الصمام الكروي الصحي الملحوم ذو التجويف الكامل هو صمام عزل صحي يستخدم كرة محفورة مع ممر تدفق يطابق التجويف الاسمي لخط الأنابيب. على عكس التصميمات ذات المنافذ المنخفضة، فإن التكوين ذو التجويف الكامل يقلل من القيود التي يفرضها جسم الصمام عندما يكون الصمام مفتوحًا بالكامل.

يوفر الاتصال الملحوم اتصالًا دائمًا بين الصمام وخط أنابيب العملية، مما يجعل هذا التكوين مناسبًا بشكل خاص للأنظمة الصحية حيث يفضل عدد أقل من الوصلات الميكانيكية.

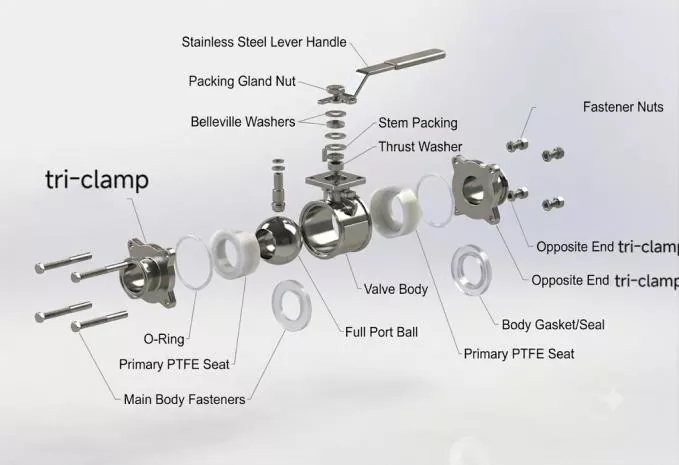

البناء الأساسي يشمل:

· جسم الصمام من الفولاذ المقاوم للصدأ

· كرة من الفولاذ المقاوم للصدأ ذات منفذ كامل

· ساق صمام مصنوع بدقة

· PTFE أو مقعد PTFE المعدل

· مكونات ختم الجذعية

· ينتهي اتصال اللحام التناكبي

· خيارات التشغيل اليدوية أو الهوائية أو الكهربائية

هذا المزيج يجعل الصمام مختلفًا عن الصمام الكروي الملولب التقليدي: لا يقتصر التركيز على فتح وإغلاق الخط فحسب، بل على الحفاظ على مسار تدفق عملية مستمر وقابل للتنظيف ومنخفض القيود.

مصفوفة المعلمات التقنية

1. جسم الصمام وتصميم المنفذ الكامل

يتكون الجسم من الفولاذ المقاوم للصدأ أحادي البليت ASTM A351 CF3M (316L). يزيل الحدادة المسامية المجهرية المتأصلة في الفولاذ المصبوب، مما يمنع الوسائط الخطرة من التسرب إلى الهيكل المعدني. تعني الهندسة ذات التجويف الكامل أنه عندما يكون الصمام في وضع الفتح الكامل، يمكن لأداة الخنزير المرور عبر خط الأنابيب بسلاسة لدورات التنظيف الميكانيكية.

2. أنظمة ختم حشو التجويف المتقدمة

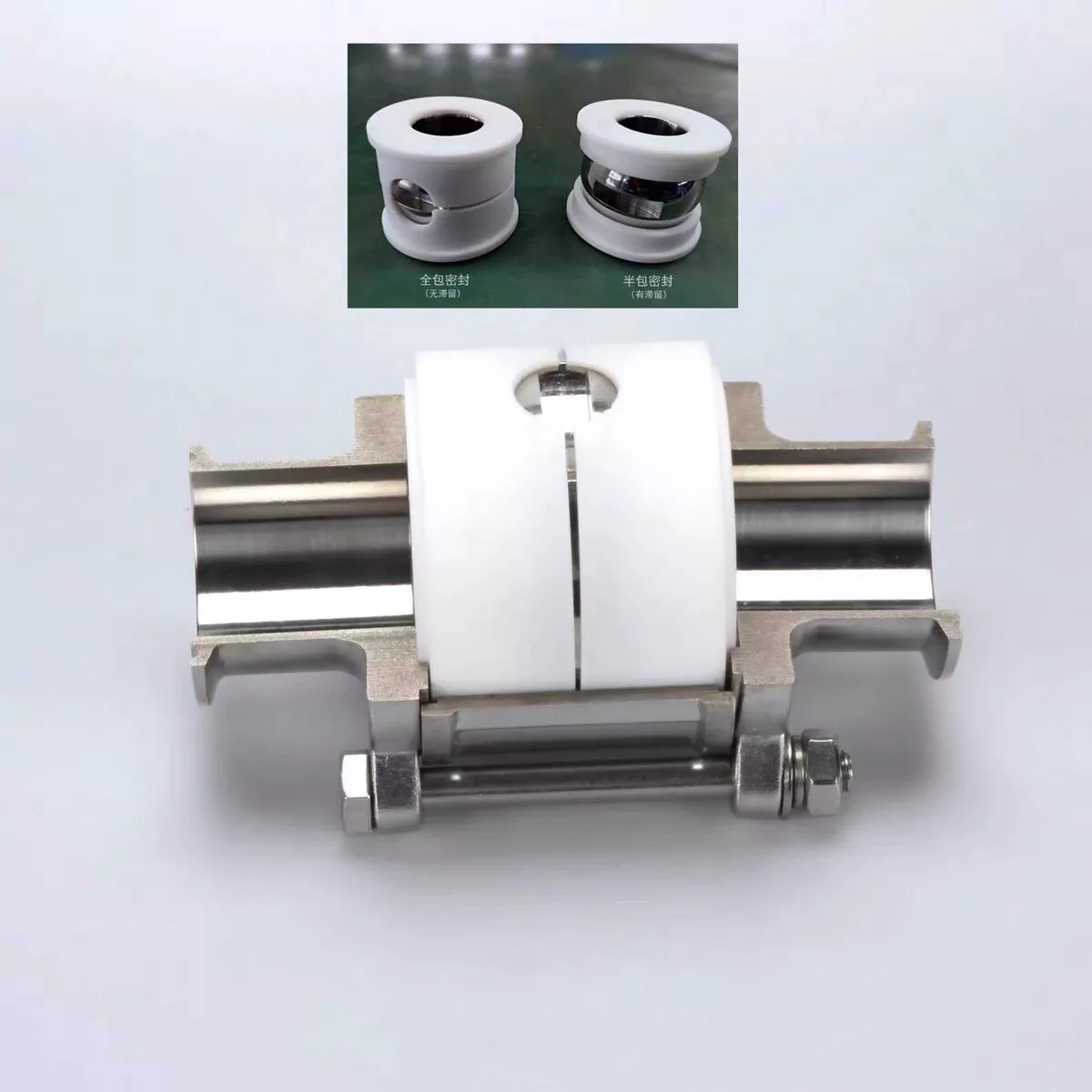

تترك الصمامات الكروية القياسية فجوة مقصودة بين الكرة ومبيت الصمام. عندما تمر السوائل، يتم احتجاز كميات صغيرة من المنتج في هذه المساحات الميتة، مما يؤدي إلى نمو البكتيريا وتلوث الدفعة. يستخدم الصمام الكروي الصحي الملحوم ذو التجويف الكامل مقاعد حشو تجويف مخصصة مصبوبة بدقة. تملأ هذه المقاعد الفراغ المحيط بالكرة تمامًا، ولا تترك أي مكان لاختباء السوائل المتبقية.

3. نهايات ملحومة دقيقة

يتم تصنيع نهايات اللحام التناكبي وفقًا لتفاوتات دقيقة تتوافق مع معايير الأنابيب العالمية (ASME BPE Series AM، DIN 11860 Range 2). تضمن تشابكات اللحام الممتدة أن توليد الحرارة أثناء لحام TIG المداري لا يؤدي إلى تشويه أو إذابة أختام PTFE الداخلية، مما يضمن ملاءمة سلسة لأجهزة اللحام الأوتوماتيكية.

[صمامنا المتقدم: تجويف مملوء -> مسار التدفق الخطي -> عدم وجود مناطق ميتة]

خيارات التشغيل

يمكن توفير صمام الكرة الصحية الملحوم ذو التجويف الكامل للتشغيل اليدوي أو دمجه في نظام التحكم الآلي في العملية.

بالنسبة للتركيبات الآلية، يجب اختيار المشغل وفقًا لعزم الدوران المطلوب وتردد التشغيل وإشارة التحكم وموضع الفشل بدلاً من مجرد مطابقة المشغل لحجم الصمام الاسمي.

التنفيذ والتركيب والاحتياطات

يحافظ التثبيت الصحيح على المزايا الميكانيكية للصمامات عالية النقاء. اتبع هذه الإرشادات الهندسية لضمان التشغيل الخالي من العيوب للنظام:

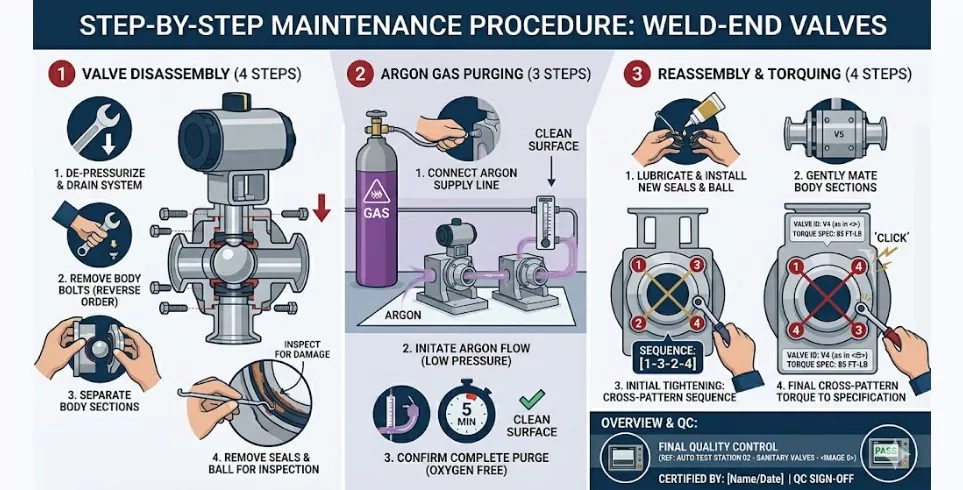

التحضير قبل اللحام: قبل بدء اللحام TIG الأوتوماتيكي أو اليدوي، يجب تفكيك الصمام الكروي الصحي ذو التجويف الكامل بالكامل لمنع الحرارة العالية للقوس من تشويه أو حرق مقاعد PTFE الداخلية وأختام الجذع. يجب فقط لصق الغطاءين النهائيين ولحامهما على خط الأنابيب.

لماذا تختار دينغيو؟

خيارات شحن مرنة

نحن ندير أوزان الشحن ومتطلبات الحجم المتنوعة يوميًا. على سبيل المثال، ظهر طلب متوسط ​​الحجم مؤخرًا في منتصف عام 2026 بوزن صافي قدره 890 كجم ومعبأ في علب شحن مدمجة. لتحقيق أقصى قدر من السلامة أثناء النقل الجوي والبحري الدولي، تم نقل البضائع على منصات نقالة باستخدام صناديق قياسية معالجة حرارياً، ليصل إجمالي الوزن إلى 930 كجم وضمان سهولة التعامل مع الرافعات الشوكية القياسية.

سواء كنت تحتاج إلى حمولة أقل من حاوية (LCL)، أو حمولة حاوية كاملة (FCL)، أو شحن جوي عاجل عبر شركات النقل الدولية الكبرى (DHL، FedEx، UPS)، يقوم فريقنا اللوجستي المخصص بإدارة جميع وثائق التصدير وأوراق التخليص الجمركي وتتبع الشحن لضمان التسليم السلس إلى منشأتك.

التعليمات

ما هو الصمام الكروي الصحي ذو التجويف الكامل؟

إنه صمام كروي صحي مزود بممر تدفق كامل المنفذ ونهايات ملحومة بعقب مصممة للتركيب الدائم في أنظمة الأنابيب الصحية أو عالية النقاء.

ما هي ميزة صمام الكرة كامل التجويف؟

يسمح التصميم ذو التجويف الكامل لممر الكرة الداخلي بمطابقة تجويف خط الأنابيب بشكل وثيق عند فتحه بالكامل، مما يساعد على تقليل تقييد التدفق مقارنةً بالتصميمات ذات المنافذ المنخفضة.

لماذا تختار الوصلة الملحومة بدلاً من الوصلة ثلاثية المشبك؟

تعتبر الوصلات الملحومة مناسبة لأنابيب العمليات الدائمة حيث يفضل عدد أقل من الوصلات القابلة للفصل. تعتبر التوصيلات ثلاثية المشبك أكثر ملاءمة عند الحاجة إلى التفكيك والصيانة المتكررة.

هل الصمام مناسب لأنظمة CIP؟

ويمكن استخدامه في أنظمة التنظيف المكاني (CIP) المطبقة، بشرط أن يكون حجم الصمام، ومواد المقعد، ودرجة الحرارة، والضغط، وكيمياء التنظيف متوافقة مع ظروف العملية الفعلية.

هل يمكن استخدام الصمام في الأنظمة الصيدلانية الحيوية؟

نعم. يمكن تحديد تكوينات 316L القابلة للتطبيق، والتشطيبات السطحية الصحية والوصلات الملحومة لأنظمة السوائل الصيدلانية الحيوية وفقًا لمتطلبات المشروع.

هل 316L متوفر؟

نعم. يتوفر الفولاذ المقاوم للصدأ 316L، مع تقديم الفولاذ المقاوم للصدأ 304 للتكوينات القابلة للتطبيق.

ما هي مواد المقعد المتوفرة؟

تشمل الخيارات المتاحة PTFE، وTFM 1600، وPTFE المملوء بالتجويف. يعتمد الاختيار المناسب على الوسط وظروف التشغيل.

هل يمكن أتمتة هذا الصمام الكروي الصحي؟

نعم. تتوفر خيارات التشغيل اليدوية والهوائية والكهربائية. يمكن توفير التكوينات الهوائية بشكل مغلق عادة أو مفتوح عادة أو مزدوج الفعل.

هل تستطيع DingYue توفير شهادات المواد؟

بالنسبة للطلبات المعمول بها، يمكن لشركة DingYue تقديم تقارير اختبار المواد وإمكانية تتبع رقم الحرارة لدعم التحقق من المواد ووثائق المشروع.
