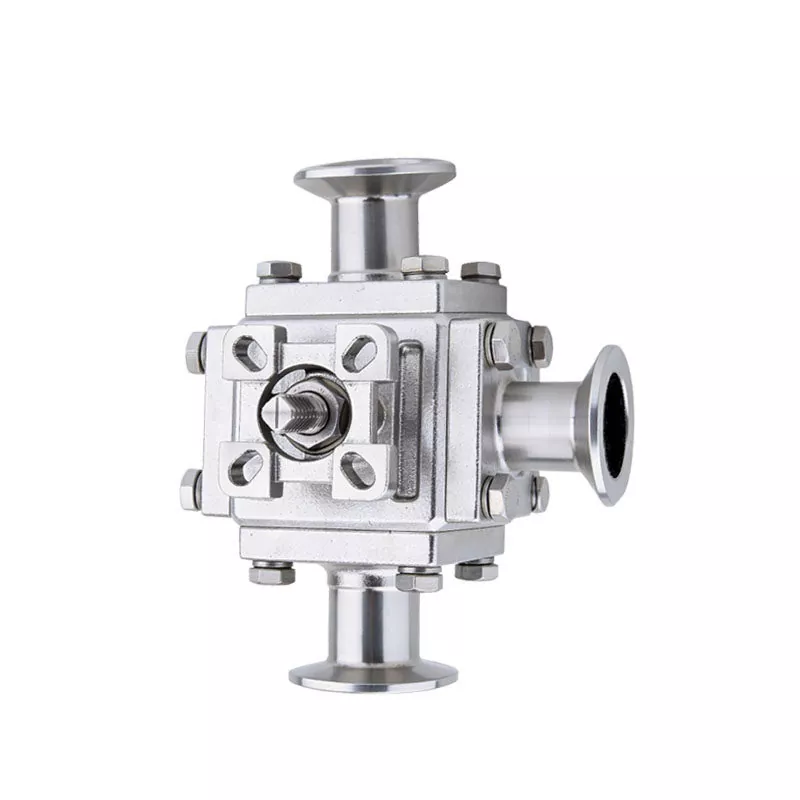

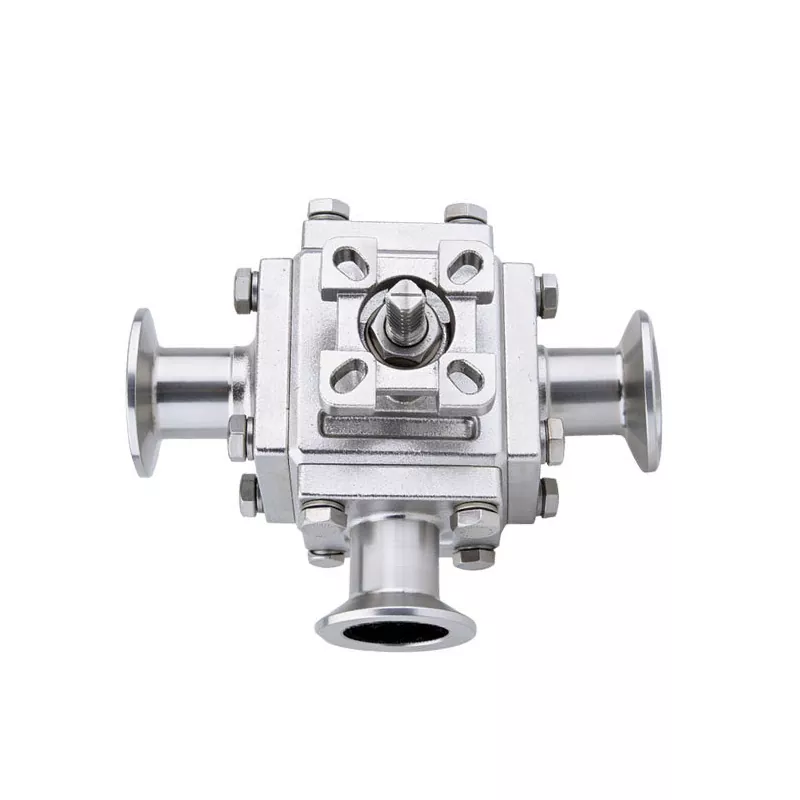

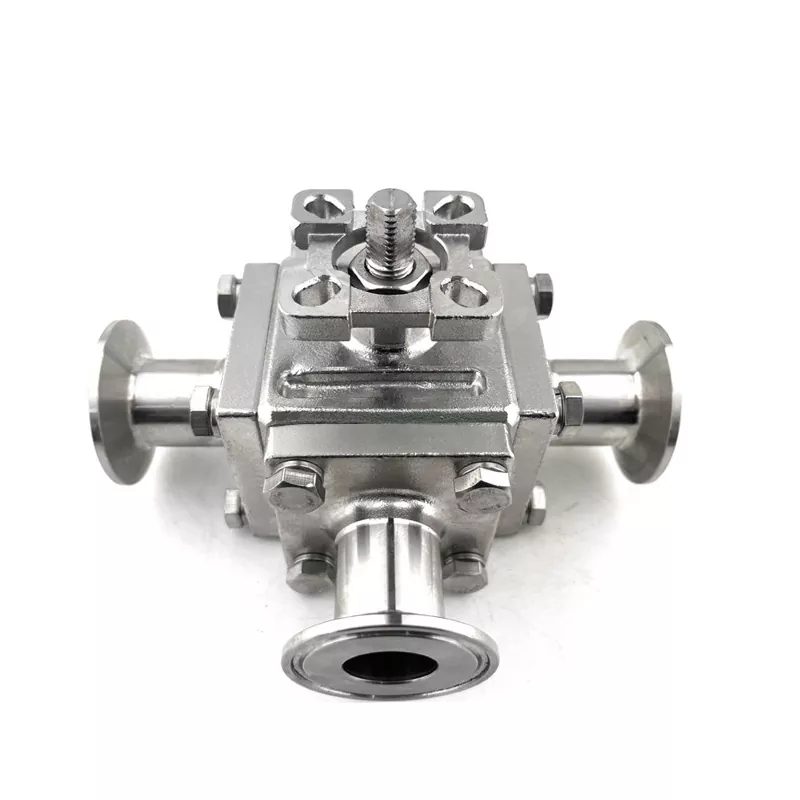

صمام كروي بمشبك مغلف ثلاثي الاتجاهات

في خطوط المعالجة الصحية، يؤثر تصميم الصمام بشكل مباشر على كفاءة التنظيف والتحكم في التلوث. تم تطوير الصمام الكروي المشبك المغلف ثلاثي الاتجاهات من DINGYUE بهيكل مغلف يساعد على تقليل مناطق احتجاز السوائل ويحمي أجزاء الختم الهامة أثناء التشغيل. يسمح اتصال المشبك الخاص به بالتركيب والاستبدال بشكل أسرع مقارنة بالتصميمات التقليدية الملولبة، مما يجعل من السهل صيانته في أنظمة خطوط الأنابيب التي يتم تنظيفها بشكل متكرر. مناسب لإنتاج المشروبات، والمعدات الصيدلانية، وتطبيقات تدوير السوائل عالية النقاء، يوفر هذا الصمام أداءً عمليًا لتحويل التدفق مع دعم متطلبات النظافة الصارمة.

المواصفات الفنية الشاملة

ما هو الصمام الكروي ثلاثي الاتجاه الذي تحتاجه؟

دليل بسيط للمشترين غير الفنيين ومديري المشتريات

يقوم كلا الصمامين بعمل رائع في التحكم في اتجاهات السوائل، لكنهما مبنيان بشكل مختلف في الداخل. فيما يلي تفصيل بسيط وغير معقد لمساعدتك في اختيار الخيار المناسب لميزانيتك ونظامك.

1. صمام كروي مغلف ثلاثي الاتجاهات

فكر في هذا الصمام باعتباره نفقًا مستقيمًا وواسعًا. الفتحة الموجودة داخل الصمام هي بنفس حجم خط الأنابيب الخاص بك تمامًا.

أقصى تدفق، مقاومة صفر: نظرًا لعدم وجود نقاط ضيقة، يتحرك السائل بسلاسة تامة. ليس من الضروري أن تعمل مضخاتك بجهد إضافي، ولن تفقد أي ضغط.

الأفضل للسوائل السميكة: إذا كان السائل سميكًا (مثل الصلصة أو المعجون أو الجل) أو يحتوي على جزيئات صغيرة، فهذا هو خيارك الأفضل لأنه لا شيء يلتصق على الإطلاق.

سهل التنظيف للغاية: بما أن الجزء الداخلي مسطح ومستقيم تمامًا، فإن نظام التنظيف الخاص بك (CIP/SIP) يمكنه التخلص من الدفعات القديمة بسهولة دون وجود مناطق ميتة.

المقايضة: يستخدم الجسم المربع الثقيل الفولاذ المقاوم للصدأ عالي الجودة، مما يجعله أثقل وأكثر تكلفة.

2. صمام كروي ثلاثي الاتجاه ذو تجويف منخفض

داخل هذا الصمام، الجزء الأوسط (الكرة) أضيق قليلاً من الأنبوب الخاص بك. للحفاظ على كل شيء يتحرك بشكل جيد، قمنا ببناء منحدر تدريجي سلس (مثل شريحة صغيرة) يربط الوسط بكلا الطرفين.

تصريف كامل بنسبة 100%: تصميم المنحدر المدمج هو منقذ للحياة. عندما تقوم بإيقاف تشغيل النظام الخاص بك أو تنظيفه، ينزلق أي سائل متبقي بشكل طبيعي إلى الأسفل ويتم تصريفه بالكامل. لا توجد برك متبقية أو سوائل راكدة داخل الصمام.

توفير كبير (عائد استثمار مرتفع): نظرًا لأن الأجزاء الأساسية أصغر قليلاً، يكون الصمام أخف وزنًا وأكثر ملاءمة للميزانية. فهو يمنحك أداءً صحيًا متميزًا بسعر أقل.

الأفضل للسوائل والغازات الصافية: مثالي للمياه النقية أو الهواء أو الغازات أو سوائل تبريد مركز البيانات حيث لا يؤثر التغيير الطفيف في عرض التدفق على الأداء.

جدول المقارنة السريعة

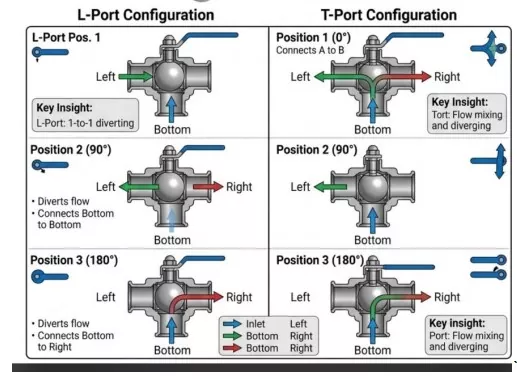

تسمح الصمامات متعددة المنافذ للمهندسين بتبسيط شبكات الأنابيب المعقدة عن طريق استبدال الصمامات المتعددة أحادية الاتجاه بمجموعة واحدة متعددة المنافذ. يتوفر الصمام الكروي ذو المشبك المغلف ثلاثي الاتجاهات في تكوينين متميزين للمنافذ - منفذ L أو منفذ T - لتلبية مجموعة واسعة من احتياجات توزيع سوائل العملية والخلط.

تكوين المنفذ L (صمام المحول)

يُستخدم تصميم المنفذ L بشكل أساسي لتحويل السائل من خط إمداد واحد إلى أحد الاتجاهين البديلين. عندما يتحول المقبض أو المشغل إلى $90^\circ$، يتحول مسار التدفق الداخلي بشكل نظيف من منفذ المخرج A إلى منفذ المخرج B. ومن المستحيل توصيل جميع المنافذ الثلاثة في وقت واحد بتكوين منفذ L، مما يجعله الخيار الأمثل لعزل المعدات الاحتياطية أو تبديل مسارات السوائل بين خزاني تخزين منفصلين.

تكوين T-Port (صمام الخلط والمزج)

يوفر تصميم T-port مرونة النظام القصوى. يمكن أن يعمل كصمام تحويل، أو صمام خلط، أو كتلة تمرير مفتوحة بالكامل. يمكن لصمام T-port توصيل جميع منافذ خطوط الأنابيب الثلاثة في وقت واحد، مما يسمح لك بدمج تيارين منفصلين للعملية في خط سائل واحد مخلوط. بالإضافة إلى ذلك، يتيح لك تدوير كرة الصمام عزل الخطوط الفردية أو الحفاظ على التدفق الكامل ثلاثي الاتجاهات، مما يمنح مهندسي التحكم لديك مرونة كاملة عند تصميم شبكات السوائل المعقدة.

الأسئلة المتداولة

س: لماذا يعد المقعد المغلف ضروريًا للمعالجة عالية النقاء؟

ج: إن مقعد الصمام الكروي المشبك القياسي ثلاثي الاتجاهات يغلق فقط حول منافذ الدخول والخروج، مما يترك فجوة صغيرة مفتوحة بين الكرة ومبيت الصمام. يمكن أن يتسرب سائل العملية إلى هذا التجويف ويصبح راكدًا. يملأ المقعد المغلف هذه المساحة الفارغة تمامًا، مما يضمن عدم احتجاز أي وسائط داخل جسم الصمام.

س: هل يمكن لهذا الصمام التعامل مع التعقيم بالبخار ذو درجة الحرارة العالية؟

ج: نعم. عند تصميمها باستخدام مقاعد البوليمر TFM 1600 المتميزة، تعمل صماماتنا بشكل موثوق في درجات حرارة متواصلة تصل إلى 180 دولارًا أمريكيًا^\circ\text{C}$، مما يجعلها متوافقة تمامًا مع دورات التنظيف الحراري القياسية للتنظيف المكاني (CIP) والتنظيف بالبخار في المكان (SIP).

س: هل تم تضمين مستندات تتبع المواد الكاملة مع الشحنة؟

ج: نعم. تشتمل كل شحنة على تقارير اختبار المواد (MTRs) EN 10204 3.1 الشاملة التي توضح التركيب الكيميائي الدقيق وبيانات الاختبار الفيزيائي لجميع أجزاء الفولاذ المقاوم للصدأ، مما يضمن إمكانية التتبع الكامل للوصول إلى مصهور الفولاذ الأصلي.

خدمة ما بعد البيع مخصصة ودعم الضمان

علاقتنا مع فريقك لا تنتهي بمجرد مغادرة الشحنة لمصنعنا. نحن ندعم كل منتج نبنيه من خلال نظام دعم شامل مصمم للحفاظ على تشغيل خطوط الإنتاج الخاصة بك بسلاسة:

1) الضمان الشامل: يتضمن كل صمام ضمانًا هيكليًا قياسيًا لمدة 12 شهرًا يغطي المواد وجودة التصنيع.

2) قطع الغيار الجاهزة للشحن: نحتفظ بمخزون كبير من مجموعات المقاعد البديلة والحشوات الجذعية والحلقات الدائرية في مستودعاتنا، مما يسمح لنا بشحن قطع الصيانة بسرعة لتقليل وقت توقف منشأتك عن العمل.

3) الدعم الفني سريع الاستجابة: يتوفر فريق الدعم الهندسي ذو الخبرة لدينا عبر البريد الإلكتروني أو مكالمة الفيديو لمساعدة فريقك في الإجابة على أسئلة التثبيت أو إعداد المشغل أو استكشاف أخطاء الصيانة الروتينية وإصلاحها.
