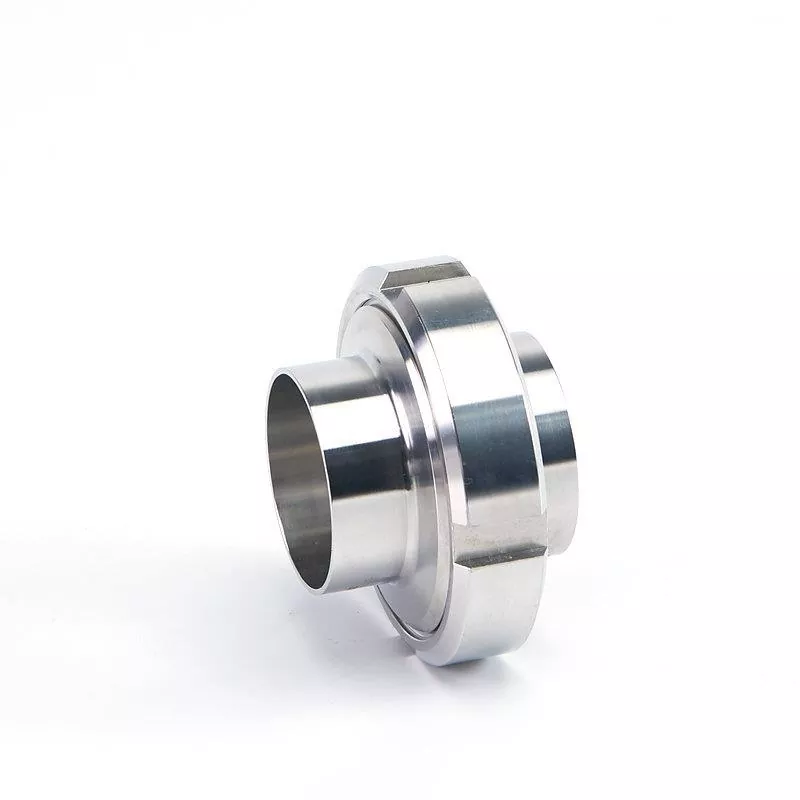

DIN 11851 نقابات الفولاذ المقاوم للصدأ الصحية

تعد وصلات الفولاذ المقاوم للصدأ الصحية DIN 11851 أحد حلول التوصيل التقليدية المستخدمة في معدات المعالجة الصحية الأوروبية. على عكس وصلات الأنابيب الملحومة التي تتطلب تركيبًا دائمًا، تسمح وصلات DIN للمشغلين بفصل وإعادة توصيل أقسام خطوط الأنابيب أثناء فحص المعدات أو التنظيف أو الصيانة.

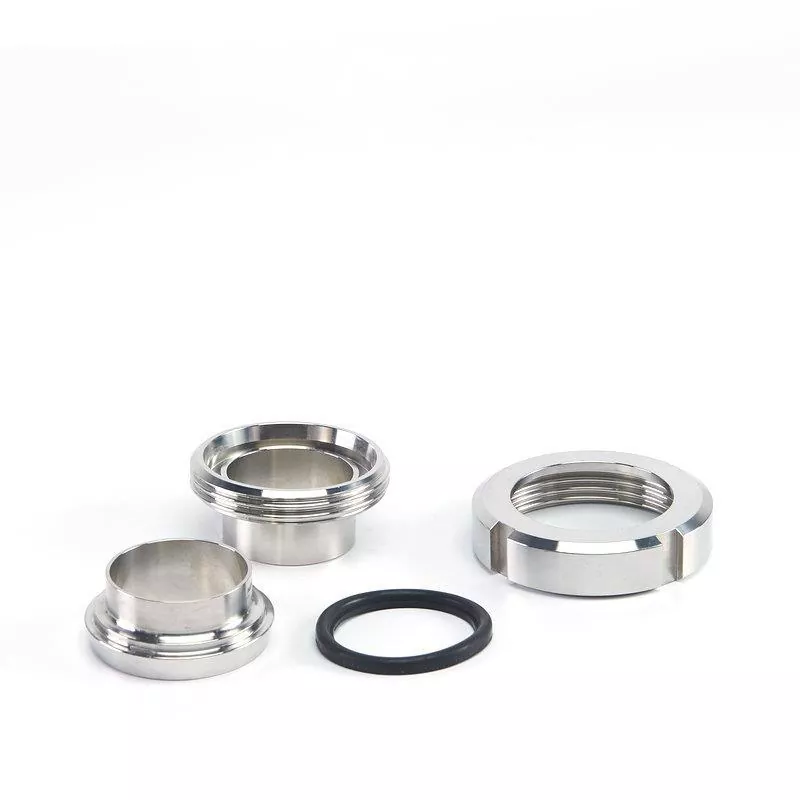

تتكون مجموعة الاتحاد DIN 11851 الكاملة عادةً من صامولة مستديرة مشقوقة وجزء ذكر ملولب وبطانة وحلقة مانعة للتسرب. تعمل المكونات المصنعة بدقة معًا لتوفير اتصال ميكانيكي مستقر مع الحفاظ على ممر تدفق داخلي سلس مناسب للتطبيقات الصحية.

في DINGYUE، نقوم بتصنيع اتحادات الفولاذ المقاوم للصدأ الصحية DIN 11851 وفقًا لمتطلبات الأنابيب الصحية الأوروبية شائعة الاستخدام، ونوفر مجموعات اتحادية كاملة ومكونات بديلة لمصنعي الأغذية ومنتجات الألبان والمشروبات والأدوية ومعدات العمليات.

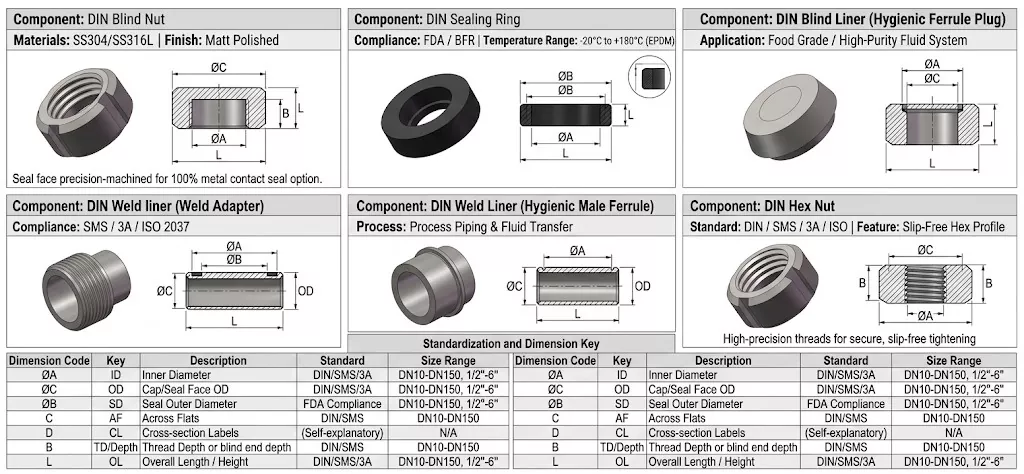

المواصفات الفنية

سيناريوهات التطبيق الأساسي

نظرًا لتصميمه المتري القوي وتصنيف الضغط الفائق، فإن تحديد اتحاد DIN يتم اعتماده على نطاق واسع عبر قطاعات التصنيع الصحية على مستوى العالم:

التخمير والمشروبات: ضروري لألواح توزيع الجعة وأقبية التخمير وخطوط التعبئة.

معالجة الألبان والحليب: تستخدم على نطاق واسع في وحدات استقبال الحليب الخام، وحلقات البسترة، وخزانات إنتاج الجبن.

الأدوية والتكنولوجيا الحيوية: ربط موثوق لخزانات تحضير السوائل وخطوط معالجة المرافق.

المواد الكيميائية ومستحضرات التجميل: مناسبة لخطوط الكريم عالية اللزوجة والصابون السائل وأوعية خلط المكونات النشطة.

إرشادات التشغيل والصيانة

للحفاظ على مانع التسرب وإطالة عمر حلقة الختم المرنة أثناء التشغيل:

المحاذاة الصحيحة: تأكد من أن الجزء الذكري ووجوه البطانة متحدة المركز قبل تعشيق الجوز المشقوق لتجنب تهيج الخيط أو ضغط الحشية.

أدوات مفتاح الربط: استخدم مفتاح ربط DIN C مخصصًا لربط الصمولة المستديرة إلى مستويات عزم الدوران المحددة دون إتلاف الفتحات الخارجية.

الخدمة الوقائية: افحص أي اتحاد DIN نشط أثناء الصيانة المجدولة للمصنع، وتحقق من عدم تورم الختم أو فجوات الوجه، واستبدل الحشيات كجزء من الصيانة الروتينية.

اتصال DIN Union من الأنابيب إلى الأنابيب

يستخدم لربط اثنين من أنابيب المعالجة في الخط، مما يسمح بالتجميع والتفكيك وفحص الخط بسرعة دون قطع المعدن. وهذا مثالي للأنظمة الصحية التي تتطلب التنظيف أو الصيانة المتكررة.

صامولة التقطيع DIN Union (الغطاء النهائي)

يستخدم لإغلاق نهاية خط الأنابيب المباشر أو منفذ المعدات بشكل آمن. من خلال استبدال البطانة بلوحة تقطيع صلبة داخل الجوز السداسي، فإنها تخلق طريقًا مسدودًا معقمًا ومضادًا للتسرب من أجل عمليات الإغلاق المؤقتة أو التوسعات المستقبلية.

لماذا يحتوي الجوز على فتحات

تم تصميم الفتحات الموجودة على الصمولة بحيث يمكنك استخدام مفتاح ربط ربط لإحكام ربطها بشكل آمن. تمنح هذه الشقوق الأداة قبضة قوية حتى تتمكن من تحريكها بإحكام دون الانزلاق، حتى مع الأيدي المبتلة أو في المساحات الضيقة.

الأسئلة المتداولة

س1: ما الفرق بين النقابات الصحية DIN 11851 و3A؟

يعتمد DIN 11851 على معايير الأنابيب الصحية المترية الأوروبية ويستخدم على نطاق واسع في معدات المعالجة الأوروبية. تتبع نقابات 3A المعايير الصحية الأمريكية وتستخدم بشكل شائع مع أنظمة الأنابيب الصحية ذات النمط الأمريكي.

س2: هل يمكن لوحدات DIN 11851 استبدال تركيبات الاتحادات الصحية الموجودة؟

نعم، طالما أن أبعاد الأنابيب ومواصفات التوصيل وهيكل الختم تتوافق مع النظام الحالي. بالنسبة للمشاريع البديلة، يوصى بالتأكد من حجم DIN الأصلي.

س 3: لماذا يتم استخدام اتحادات DIN بشكل شائع في معالجة الألبان؟

تتمتع نقابات DIN 11851 بتاريخ طويل في معدات الألبان الأوروبية لأنها توفر اتصالاً قابلاً للفصل يدعم التنظيف والفحص والصيانة.

س 4: ما هي مادة الحشية التي يجب أن أختارها لاتحاد صحي DIN؟

تعتمد الحشية المناسبة على درجة حرارة العمل، ومواد التنظيف الكيميائية، ووسائط المعالجة. يتم اختيار EPDM، والسيليكون، وFKM، وPTFE بشكل شائع لظروف التشغيل المختلفة.

س 5: هل تقومون بتوريد مجموعات اتحاد DIN 11851 كاملة؟

نعم. توفر شركة DINGYUE تجميعات نقابية كاملة بالإضافة إلى المكونات الفردية لمصنعي المعدات، والموزعين، ومشاريع استبدال الصيانة.

س 6: هل يمكن لـ DINGYUE تخصيص وحدات DIN 11851؟

نعم. نحن نقدم أحجامًا وموادًا وخيارات إغلاق مخصصة وإنتاج OEM وفقًا لرسومات العملاء أو متطلبات الأنابيب الصحية.
