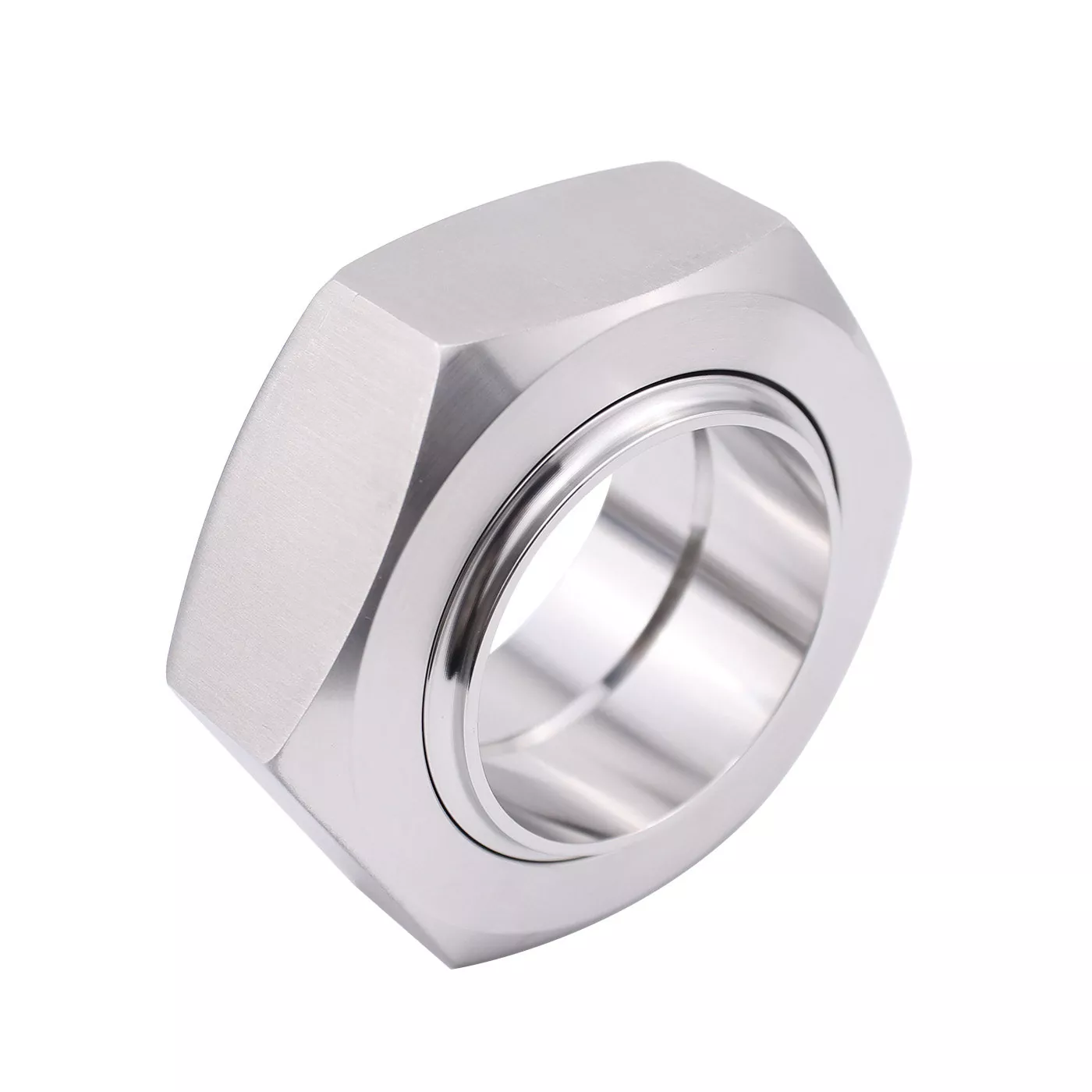

توفر تركيبات DINGYUE 3A الصحية المصنوعة من الفولاذ المقاوم للصدأ حل اتصال صحي قابل للفصل لأنابيب المعالجة حيث يلزم إجراء فحص متكرر أو تنظيف أو استبدال المعدات.

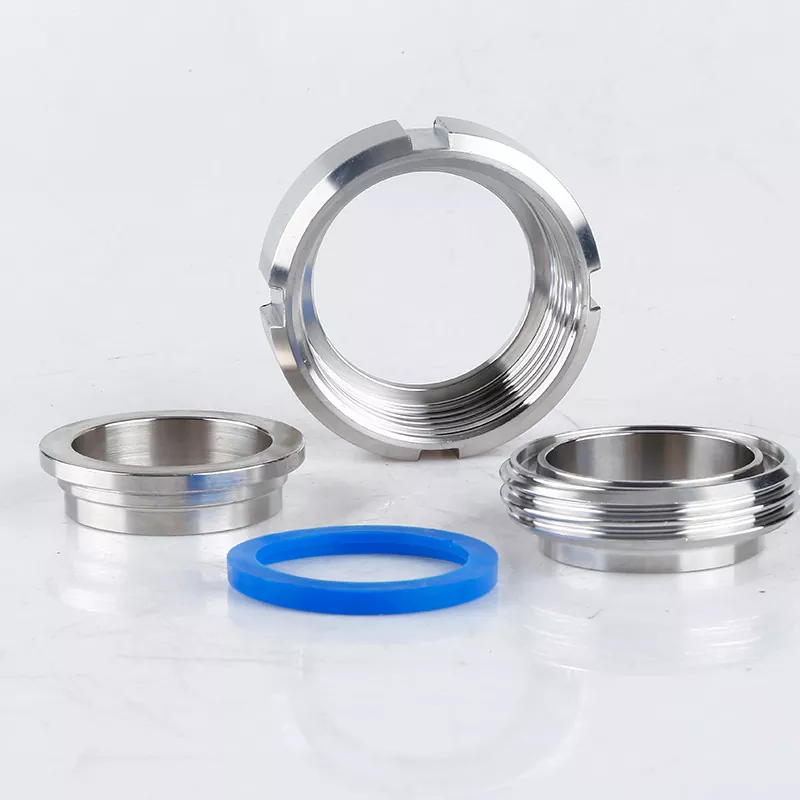

على عكس التوصيلات الملحومة الدائمة، تسمح النقابات الصحية للمشغلين بفصل أقسام الأنابيب دون قطع أو إعادة لحام خط الأنابيب. تتكون مجموعة الاتحاد من مكونات مصنعة بدقة، بما في ذلك الجوز الملولب، والجزء الذكر، والبطانة، وعنصر الختم، مما يخلق اتصالاً آمنًا مع الحفاظ على مسار تدفق داخلي سلس.

تم تصميم هذه التركيبات الموحدة وفقًا للمتطلبات الصحية 3-A، وهي مناسبة للأنظمة التي تعتبر فيها قابلية التنظيف وتوافق المواد وموثوقية الاتصال من الاعتبارات المهمة.

تحديد

3-وصلة صحية متوافقة مع المعايير

يركز تصميم تركيبات الاتحاد الصحية المصنوعة من الفولاذ المقاوم للصدأ 3A على تقليل مخاطر التلوث ودعم إجراءات التنظيف الأسهل. تساعد أسطح المعالجة الناعمة ومكونات التوصيل المطابقة بشكل صحيح في الحفاظ على الظروف الصحية في خطوط أنابيب المعالجة.

بالنسبة لمعدات الأغذية والمشروبات والمستحضرات الصيدلانية، فإن تحديد طريقة اتصال تلبي المتطلبات الصحية يساعد في الحفاظ على أداء النظام أثناء التشغيل على المدى الطويل.

سهولة التفكيك للفحص والصيانة

أحد الأسباب الرئيسية التي تجعل العملاء يختارون التركيبات الموحدة هو إمكانية الوصول.

بالمقارنة مع التوصيلات الملحومة، يمكن فتح الوحدة الصحية عندما تتطلب المعدات الفحص أو التنظيف أو استبدال المكونات. وهذا يجعلها مناسبة لأنظمة العمليات التي تتطلب الوصول إلى الصيانة الدورية.

هيكل من الفولاذ المقاوم للصدأ للتطبيقات الصحية

توفر شركة DINGYUE تجهيزات اتحادية 3A مصنوعة من الفولاذ المقاوم للصدأ 304 و316L.

يتم اختيار الفولاذ المقاوم للصدأ 316L بشكل شائع للبيئات الصيدلانية والبيئات عالية التآكل نظرًا لمقاومته المحسنة للتآكل، بينما يوفر الفولاذ المقاوم للصدأ 304 حلاً عمليًا لتطبيقات الأطعمة والمشروبات العامة.

بديل موثوق لأنظمة الصرف الصحي الحالية

بالنسبة لمشاريع الصيانة وترقيات المعدات، تعد مطابقة أبعاد الاتحاد الأصلية أمرًا ضروريًا.

نحن نوفر مجموعات الاتحاد البديلة بمكونات متوافقة، بما في ذلك:

· جوز الاتحاد

· جزء الذكور

· البطانة

· مكونات الحشية/الختم

ويساعد ذلك العملاء على استبدال المكونات البالية دون تعديل تصميم الأنابيب الحالي.

التطبيقات

تجهيز الأغذية والمشروبات

تتطلب خطوط إنتاج الأغذية والمشروبات وصلات صحية يمكنها تحمل تغييرات التنظيف والإنتاج المتكررة.

· معدات تجهيز الألبان

· أنظمة نقل المشروبات

· معدات التخمير

· خطوط أنابيب معالجة المكونات

يسمح التصميم القابل للفصل للمشغلين بالوصول إلى أقسام الأنابيب أثناء الصيانة دون إجراء تعديلات كبيرة على خطوط الأنابيب.

النظم الصيدلانية والعمليات الحيوية

تتطلب المعدات الصيدلانية رقابة صارمة على النظافة وتوافق المواد.

· عمليات التزلج

· أنظمة نقل السوائل النظيفة

· وصلات المعدات الصيدلانية

· أنظمة الإنتاج المعملية والتجريبية

يدعم التصميم الصحي التطبيقات التي تتطلب الفحص والتنظيف المنتظم.

تصنيع المعدات الصحية

غالبًا ما يحتاج مصنعو المعدات إلى مكونات اتصال موحدة يمكن دمجها في الخزانات والمضخات والصمامات ووحدات المعالجة.

توفر DINGYUE مجموعات موحدة لتطبيقات OEM التي تتطلب أبعادًا متسقة وإمكانية تتبع المواد وإمدادات مستقرة.

الصيانة والتفكيك

الميزة الرئيسية للتجهيزات الصحية هي أنها تتيح سهولة الوصول إلى نظام خطوط الأنابيب أثناء الصيانة.

عند تفكيك اتحاد 3A، يحتاج المشغلون عادةً إلى ما يلي فقط:

1. أوقف تدفق العملية وحرر ضغط النظام.

2. قم بفك صامولة الربط باستخدام الأدوات المناسبة.

3. افصل مكونات الاتصال للفحص أو التنظيف.

4. تحقق من حالة الحشية قبل إعادة التجميع.

أثناء الصيانة يجب الانتباه إلى:

· المحاذاة الصحيحة بين أجزاء الاتصال

· حالة أسطح إحكام الحشية

· تآكل الخيط على صامولة الاتحاد

· تلف أو تشوه مكونات الختم

يساعد استبدال الحشيات البالية والحفاظ على أسطح مانعة للتسرب نظيفة على إطالة عمر خدمة مجموعة التوصيل.

الأسئلة المتداولة

س1: ما هو الفرق الهيكلي الرئيسي بين اتحاد 3A واتحاد SMS أو DIN؟

ج: يستخدم اتحاد 3A أحجام الأنابيب الإمبراطورية الأمريكية وهندسة الختم المحددة ذات المقعد المشطوف أو الوجه المسطح المتوافقة مع معايير 3-A الأمريكية، بينما تتبع اتحادات SMS وDIN معايير الأبعاد والخيوط الأوروبية.

س2: هل يمكنني استبدال أجزاء من شركات مصنعة مختلفة باتحاد 3A؟

ج: في حين أن الاتحاد 3A القياسي يتبع إرشادات البعد الاسمي، إلا أن التفاوتات الطفيفة في التصنيع على سنون مفتاح الربط ومقاعد الحشيات يمكن أن تختلف؛ يوصى بالحصول على مجموعات كاملة أو مكونات مطابقة تم التحقق منها من نفس المورد للحصول على أداء خالٍ من التسرب.

س 3: هل التركيبات الصحية من الفولاذ المقاوم للصدأ 3A مناسبة للتطبيقات الصيدلانية؟

نعم. تُستخدم تركيبات الاتحاد 3A المصنوعة من الفولاذ المقاوم للصدأ 316L بشكل شائع في أنظمة المعالجة الصيدلانية والنظيفة حيث يتطلب الأمر تصميمًا صحيًا ووصولاً موثوقًا للصيانة.

س 4: هل يمكنني استخدام قطع الغيار من موردين نقابيين مختلفين؟

على الرغم من أن الأبعاد الموحدة 3A تتبع المتطلبات القياسية، إلا أن تفاوتات التصنيع ومطابقة المكونات قد تختلف بين الشركات المصنعة. يساعد استخدام مجموعة الاتحادات المطابقة الكاملة على ضمان أداء الختم المناسب.

Q5: ما هي مادة الفولاذ المقاوم للصدأ التي يجب أن أختارها، 304 أو 316L؟

يستخدم الفولاذ المقاوم للصدأ 304 بشكل شائع في تطبيقات الأغذية والمشروبات العامة. يُفضل الفولاذ المقاوم للصدأ 316L في التطبيقات الصيدلانية والكيميائية والتطبيقات التي تتطلب مقاومة أعلى للتآكل.

س 6: ما هي مواد الحشية المتوفرة للتركيبات الموحدة 3A؟

توفر شركة DINGYUE خيارات مختلفة للحشيات بما في ذلك EPDM، والسيليكون، وFKM، وPTFE. تعتمد المادة المناسبة على درجة الحرارة، ومواد التنظيف الكيميائية، ووسائط المعالجة.
