صمام الحجاب الحاجز الهوائي

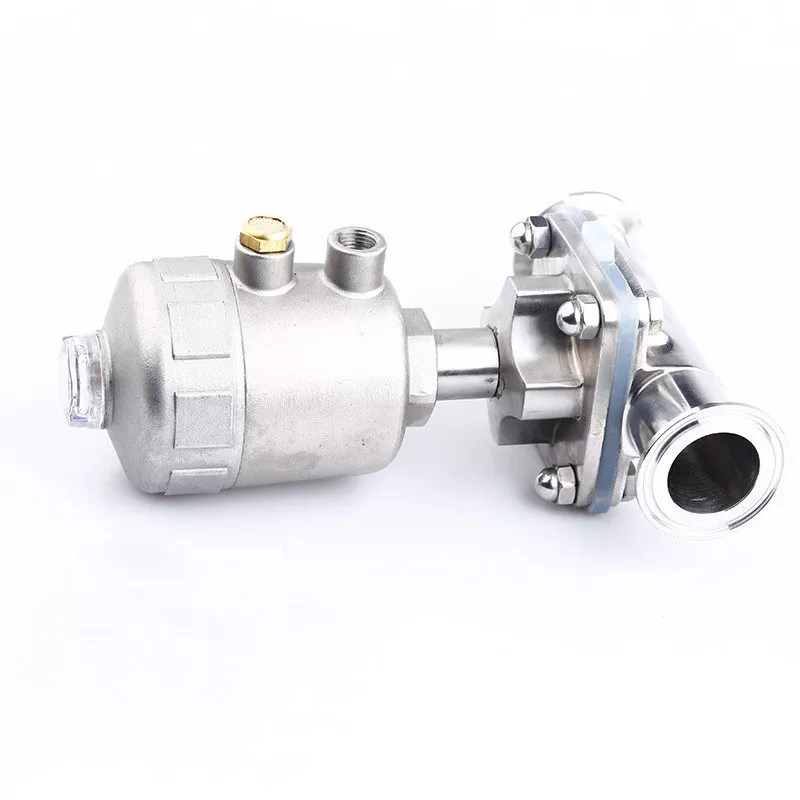

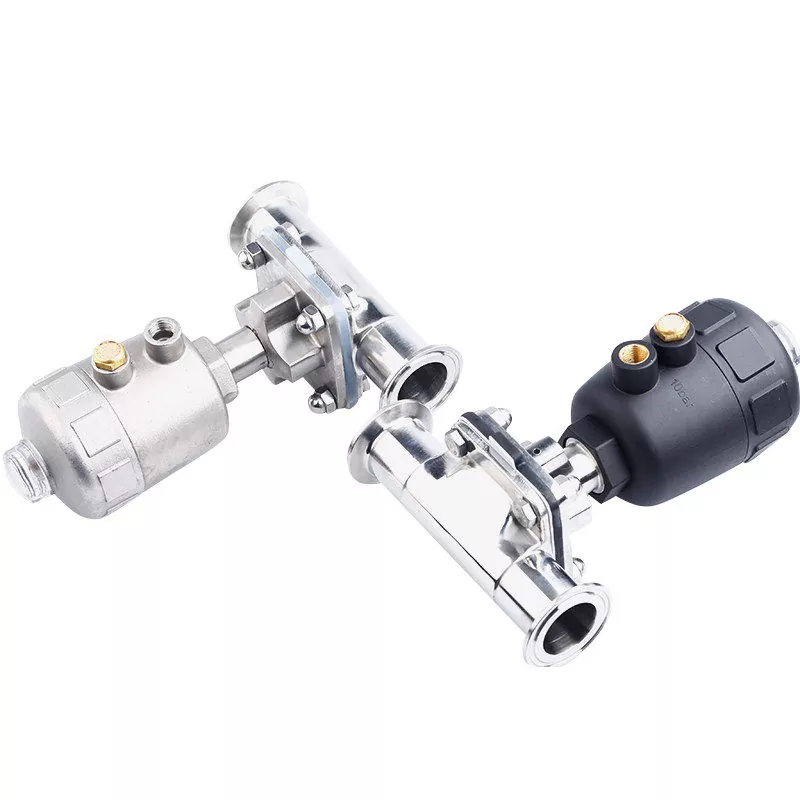

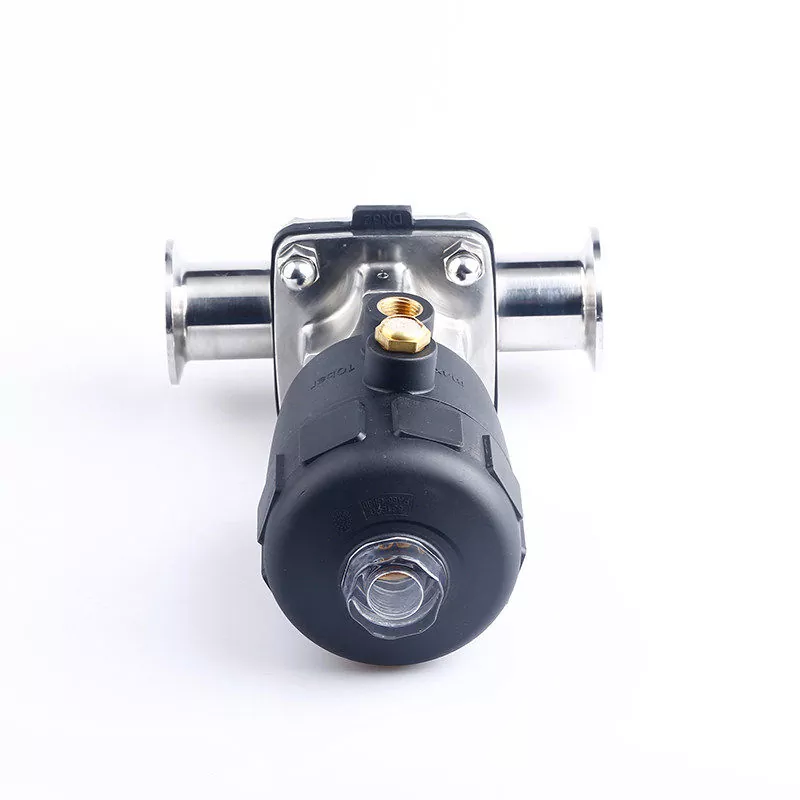

تم تطوير صمام الحجاب الحاجز الهوائي DINGYUE لخطوط المعالجة حيث يكون ضبط التدفق الدقيق والنظافة الصارمة على نفس القدر من الأهمية. يتم تشغيله بواسطة مشغل هوائي، فهو يتيح الفتح والإغلاق التلقائي مع الحفاظ على التحكم السلس في الوسائط دون التشغيل اليدوي. إن البناء الفولاذي المقاوم للصدأ، وتصميم الغشاء الصحي، والهيكل سهل الصيانة يجعله مناسبًا لمعدات المعالجة المعقمة، وأنظمة التنظيف المكاني (CIP)، وحلقات التبريد عالية النقاء في المرافق المتقدمة. يتم تصنيع كل صمام تحت رقابة صارمة على الجودة لدعم الأداء المتسق في البيئات الصناعية الصعبة.

تفاصيل المواصفات

كيف يعمل المحرك الهوائي؟

يستخدم المحرك الهوائي الهواء المضغوط للتحكم في حركة فتح وإغلاق الصمام، واستبدال التشغيل اليدوي بالتحكم الآلي. في نظام صمام الحجاب الحاجز، يقوم المشغل بتوليد القوة المطلوبة لتحريك الحجاب الحاجز لأعلى أو لأسفل، مما يسمح بإغلاق السوائل وتنظيم التدفق بشكل دقيق.

تعتمد آلية العمل على ثلاثة مكونات رئيسية:

· غرفة الهواء – تستقبل الهواء المضغوط وتحول ضغط الهواء إلى قوة ميكانيكية.

· المكبس – يتحرك تحت ضغط الهواء لدفع ساق الصمام.

· مجموعة الزنبرك - توفر قوة الإرجاع في المحركات أحادية الفعل.

بالنسبة للتطبيقات الصحية، يتم عادةً اختيار المشغل المفرد المغلق عادةً لأنه يوفر حماية إيقاف تلقائي عند انقطاع إمداد الهواء.

عملية عمل المحرك المغلق عادة ذو الفعل الواحد

1. لا يوجد مصدر للهواء: وضع الصمام مغلق

عندما لا يتم توفير الهواء المضغوط، يظل الزنبرك الداخلي في موضعه الممتد ويدفع ساق المشغل إلى الأسفل.

تضغط القوة الهبوطية على الحجاب الحاجز بإحكام على مقعد الصمام، مما يبقي صمام الحجاب الحاجز الهوائي مغلقًا ويمنع تدفق الوسائط.

يوفر هذا التصميم المغلق عادة (NC) وظيفة آمنة من الفشل. إذا فقد خط الإنتاج ضغط الهواء بشكل غير متوقع، يعود الصمام تلقائيًا إلى الوضع المغلق، مما يساعد على منع التسرب، وفقدان المنتج، ومخاطر التلوث في العمليات الحساسة.

2. تنشيط إمداد الهواء: موضع فتح الصمام

عندما يرسل نظام التحكم إشارة التشغيل، يدخل الهواء المضغوط إلى غرفة المحرك ويشكل ضغطًا على المكبس.

تدفع القوة الجوية المكبس إلى الأعلى بينما تضغط الزنبرك الموجود داخل المشغل. عندما يتحرك المكبس، يقوم الجذع المتصل برفع الحجاب الحاجز بعيدًا عن سطح الختم، مما يسمح للسائل بالتدفق عبر خط الأنابيب.

تتيح هذه العملية التلقائية استجابة أسرع وتحكمًا عن بعد وحركة صمامات متسقة في أنظمة الإنتاج التي تتطلب دورات متكررة.

3. تحرير مصدر الهواء: يعود الصمام إلى الوضع المغلق

عندما يتم إطلاق الهواء المضغوط، ينخفض ​​الضغط داخل حجرة المحرك.

بدون ضغط الهواء الذي يثبت المكبس في موضعه، يعود الزنبرك إلى حالته الأصلية ويدفع المكبس والساق إلى الأسفل. يتحرك الحجاب الحاجز مرة أخرى إلى مقعد الصمام، ويغلق الصمام ويوقف تدفق السوائل.

تضمن وظيفة إعادة الضبط التلقائي هذه عودة الصمام إلى وضع الإغلاق الآمن بعد كل دورة تشغيل.

خيار المحرك المزدوج المفعول

يعمل المحرك مزدوج الفعل بشكل مختلف عن تصميم زنبرك العودة. فبدلاً من استخدام زنبرك رجعي، فإنه يعتمد على الهواء المضغوط المزود إلى جانبي المكبس.

· الفتح: يدخل الهواء إلى الحجرة السفلية ويدفع المكبس إلى أعلى لفتح الصمام.

· الغلق: يدخل الهواء إلى الحجرة العلوية ويدفع المكبس إلى الأسفل لإغلاق الصمام.

نظرًا لأن كلا الحركتين مدعومتان بضغط الهواء، يمكن للمحركات مزدوجة الفعل توفير سرعات فتح وإغلاق أسرع دون مقاومة الزنبرك. إنها مناسبة للأنظمة الآلية حيث يتوفر إمداد مستمر بالهواء ويتطلب الأمر استجابة سريعة للصمام.

اختيار المشغل المناسب لنظامك

تُفضل المحركات أحادية الفعل للعمليات الصحية حيث يكون إيقاف التشغيل الآمن مهمًا، في حين يتم اختيار المحركات مزدوجة الفعل غالبًا للتشغيل الآلي عالي التردد الذي يتطلب تشغيلًا أسرع.

يعتمد اختيار المشغل الصحيح على عوامل مثل تصميم النظام، وتوافر الهواء، وتكرار التشغيل، ومتطلبات سلامة العمليات.

عملية الإنتاج

· الحدادة الدقيقة: نحن نستخدم الفولاذ المقاوم للصدأ عالي الجودة لتشكيل جسم صمام الحجاب الحاجز الهوائي.

· تصنيع عالي الدقة: نستخدم آلات CNC لتشكيل مسار التدفق وتلميع السطح الداخلي حتى النهاية المرآة. وهذا يخلق تصميمًا خاليًا من الأرجل الميتة وسهل التنظيف.

· إنتاج الحجاب الحاجز: "قلب" صمام الحجاب الحاجز الهوائي عبارة عن غشاء مركب (PTFE + مطاط). وهي مصممة لتكون مقاومة للمواد الكيميائية ومرنة للغاية للاستخدام على المدى الطويل.

· اختبار صارم: يتم تجميع جميع الأجزاء في غرفة نظيفة واجتياز اختبارات الضغط العالي لضمان عدم التسرب.

لماذا هناك حاجة إلى أنواع مختلفة من الصمامات الصحية؟

في نظام السوائل الصحية، تقوم الصمامات بأكثر من مجرد بدء التدفق أو إيقافه. تتضمن عمليات الإنتاج المختلفة خصائص وسائط مختلفة، ومتطلبات النظافة، وظروف الضغط، وإجراءات التنظيف. قد لا يكون الصمام المناسب لإنتاج الأدوية المعقمة هو الاختيار الصحيح لخط نقل المشروبات أو نظام المنتجات عالية اللزوجة.

ولهذا السبب تستخدم الصناعات تصميمات مختلفة للصمامات الصحية. تم تطوير كل هيكل لحل تحديات عملية محددة، وتحقيق التوازن بين النظافة وكفاءة التدفق ومتطلبات الصيانة وموثوقية التشغيل.

1. صمامات الحجاب الحاجز الصحي – لتطبيقات النظافة الحرجة

في مجال الأدوية والتكنولوجيا الحيوية وغيرها من العمليات عالية النقاء، يمثل منع التلوث الأولوية الأولى. تم تصميم صمامات الحجاب الحاجز الصحية لهذه التطبيقات حيث يمكن أن تؤثر حتى الكميات الصغيرة من الوسائط المحتجزة على جودة المنتج.

يقوم الحجاب الحاجز بإنشاء فصل محكم بين آلية الصمام وسائل العملية. يقلل هذا الهيكل من المناطق التي يمكن أن يبقى فيها السائل محصوراً ويجعل تنظيف الصمام أسهل من خلال إجراءات CIP أو SIP. بالنسبة لنقل الوسائط المعقمة، وأنظمة المياه النقية، والعمليات البيولوجية الحساسة، توفر الصمامات الغشائية حلاً موثوقًا للحفاظ على سلامة العملية.

بالمقارنة مع تصميمات الصمامات الأخرى، تُفضل الصمامات الغشائية عمومًا للنظافة بدلاً من معالجة التدفق للخدمة الشاقة. إنها أكثر ملاءمة لظروف الضغط المعتدل والتطبيقات التي يكون فيها التحكم في النظافة أكثر أهمية من سعة التدفق القصوى.

2. صمامات الفراشة الصحية – لنقل السوائل بكميات كبيرة بكفاءة

غالبًا ما تتطلب خطوط إنتاج الأغذية والمشروبات ومنتجات الألبان حركة كميات كبيرة من السوائل عبر خطوط الأنابيب يوميًا. في هذه التطبيقات، تُستخدم صمامات الفراشة الصحية على نطاق واسع لأنها توفر تحكمًا فعالاً في التدفق من خلال هيكل بسيط ومدمج.

إن التصميم خفيف الوزن يجعلها عملية لأحجام الأنابيب الكبيرة، في حين أن التشغيل السريع ربع دورة يسمح بالفتح والإغلاق السريع أثناء دورات الإنتاج والتنظيف. يتم تركيبها بشكل شائع على صهاريج التخزين، وخطوط أنابيب النقل، وأنظمة التنظيف المكاني (CIP) حيث يكون التشغيل الموثوق وسهولة الصيانة أمرًا مهمًا.

بالمقارنة مع صمامات الحجاب الحاجز، توفر صمامات الفراشة خيارًا أكثر اقتصادًا للأنابيب الصحية ذات القطر الكبير. ومع ذلك، يبقى القرص داخل ممر التدفق أثناء التشغيل، مما قد يخلق مقاومة طفيفة للتدفق. بالنسبة للتطبيقات فائقة النقاء التي تتطلب أقل خطر ممكن لاحتباس السوائل، قد تكون تصميمات الصمامات الأخرى أكثر ملاءمة.

3. الصمامات الكروية الصحية – للتعامل مع الوسائط عالية التدفق واللزج

لا تتعامل جميع الأنظمة الصحية مع السوائل منخفضة اللزوجة مثل الماء. تشتمل العديد من العمليات الغذائية والصناعية على منتجات أكثر سمكًا، بما في ذلك العصائر والصلصات والمركزات وغيرها من المواد اللزجة التي تتطلب تدفقًا سلسًا وغير مقيد.

تم تصميم الصمامات الكروية الصحية بمسار تدفق كامل المنفذ يسمح للوسائط بالمرور بأقل قدر من فقدان الضغط عند فتحها بالكامل. وهذا يجعلها مناسبة للتطبيقات التي يعتبر فيها الحفاظ على كفاءة التدفق والتعامل مع المواد السميكة من الاعتبارات المهمة.

بالمقارنة مع صمامات الفراشة، توفر الصمامات الكروية قناة تدفق أكثر انفتاحًا وأداء أفضل لنقل الوسائط المطلوبة. ومع ذلك، قد تحتوي هياكل الصمامات الكروية التقليدية على تجاويف داخلية يمكن أن يتجمع فيها السائل المتبقي. بالنسبة للتطبيقات الصحية الصارمة، يعد التصميم المناسب للصمام وتشطيب السطح وإجراءات التنظيف ضرورية للحفاظ على نظافة النظام.

اختيار الصمام الصحي المناسب لتطبيقك

يعتمد الصمام الصحي الصحيح على المتطلبات الفعلية للعملية، بما في ذلك نوع الوسائط ومستوى النظافة وحجم خط الأنابيب وضغط التشغيل وطريقة التنظيف.

· تعطي أنظمة المستحضرات الصيدلانية والمعالجة الحيوية الأولوية عادة لمنع التلوث والتشغيل المعقم.

· تتطلب خطوط الأغذية والمشروبات ومنتجات الألبان في كثير من الأحيان التحكم الفعال في التدفق لنقل كميات كبيرة.

· قد تتطلب المنتجات عالية اللزوجة صمامات ذات مسارات تدفق أكثر سلاسة وأقل تقييدًا.

توفر DINGYUE مجموعة كاملة من حلول الصمامات الصحية، بما في ذلك صمامات الفراشة الصحية، والصمامات الكروية الصحية، وصمامات الحجاب الحاجز الصحية، مما يساعد العملاء على اختيار معدات التحكم في التدفق المناسبة لتطبيقات الأدوية وتجهيز الأغذية وأشباه الموصلات وتطبيقات التبريد السائل.
