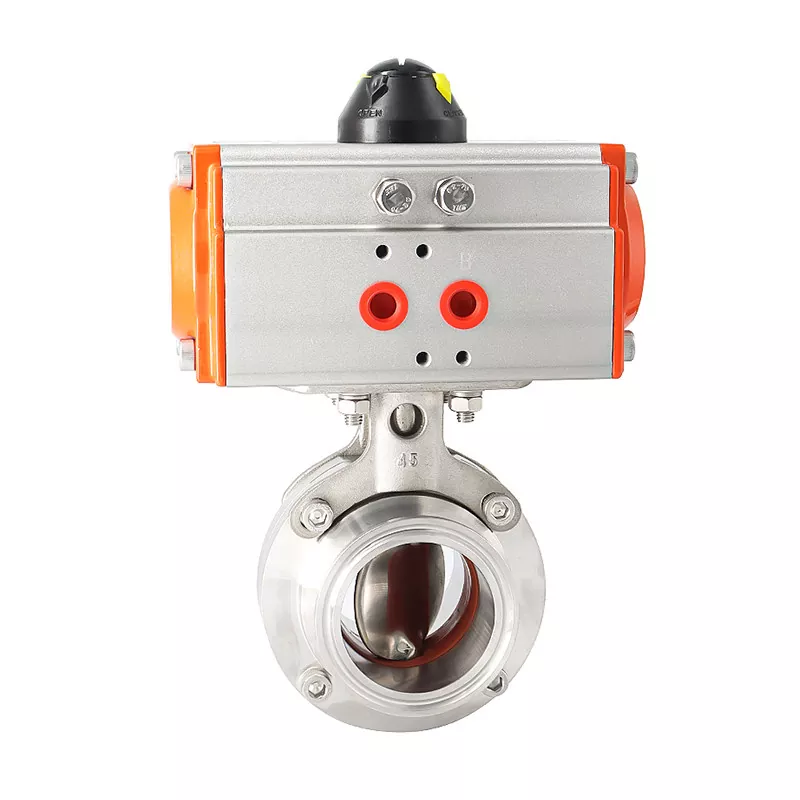

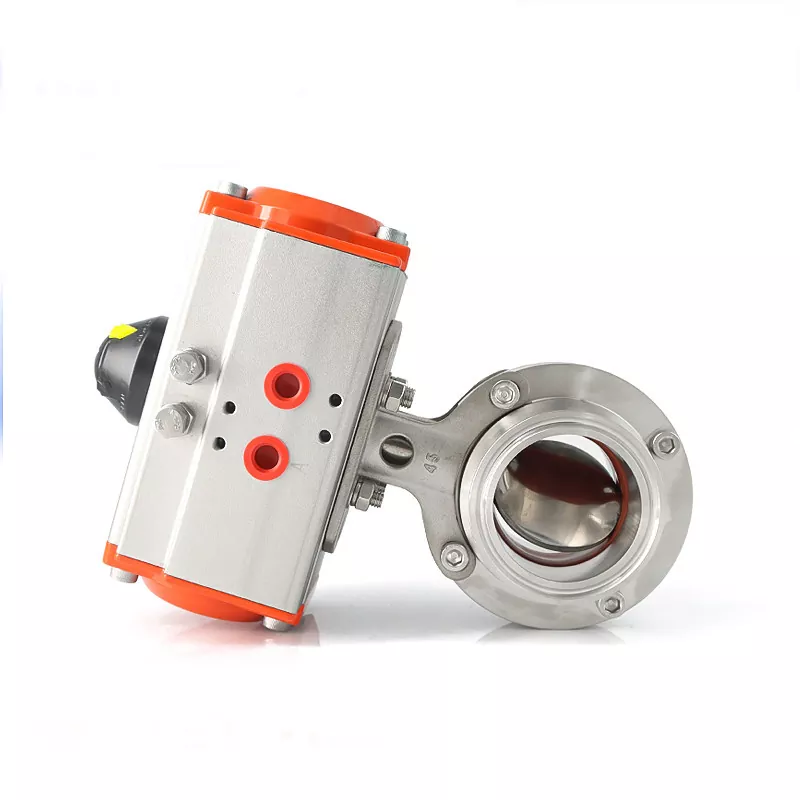

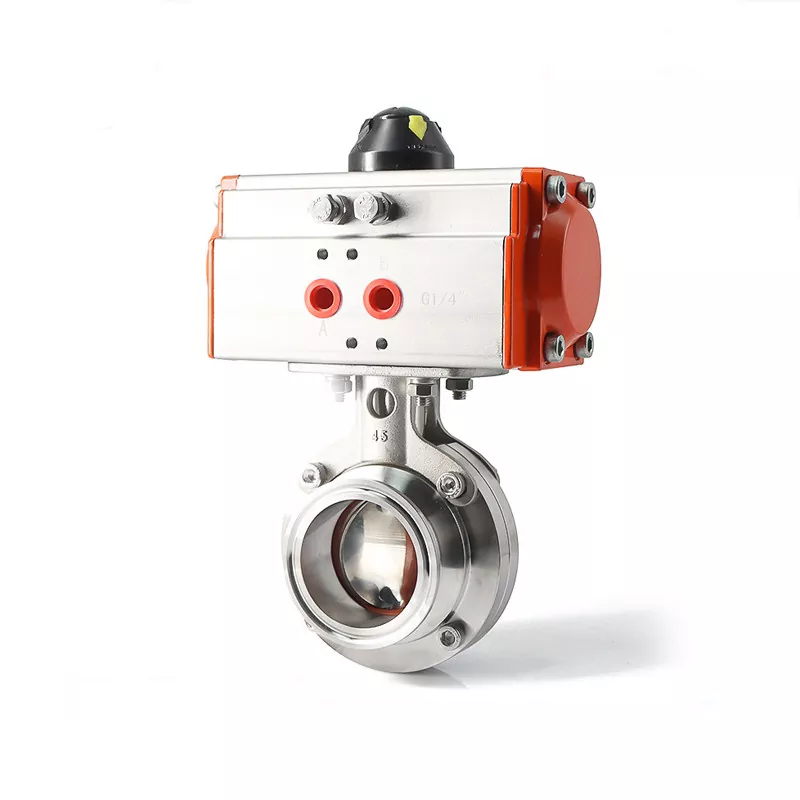

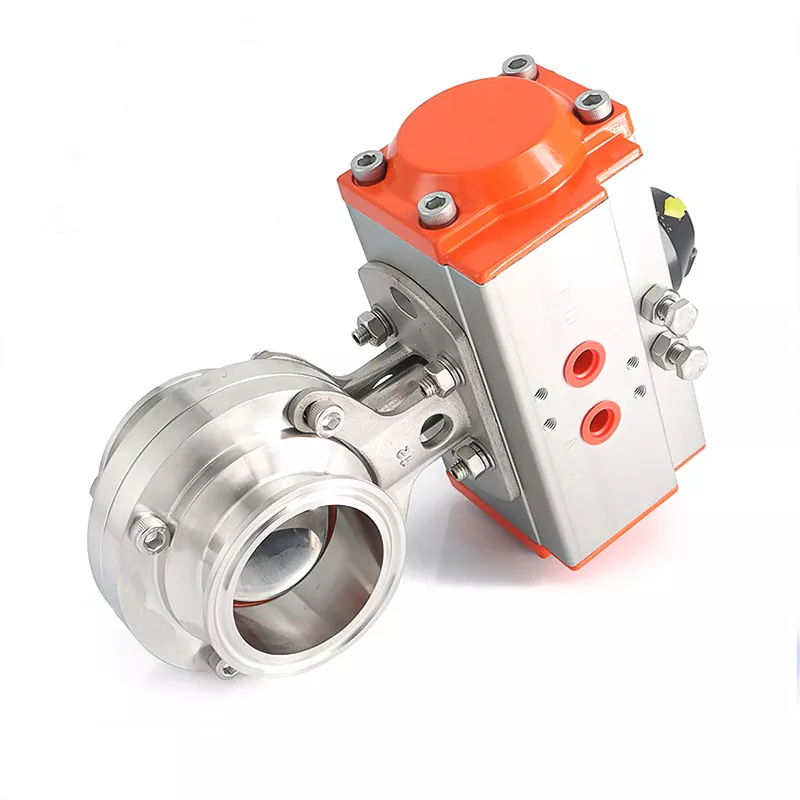

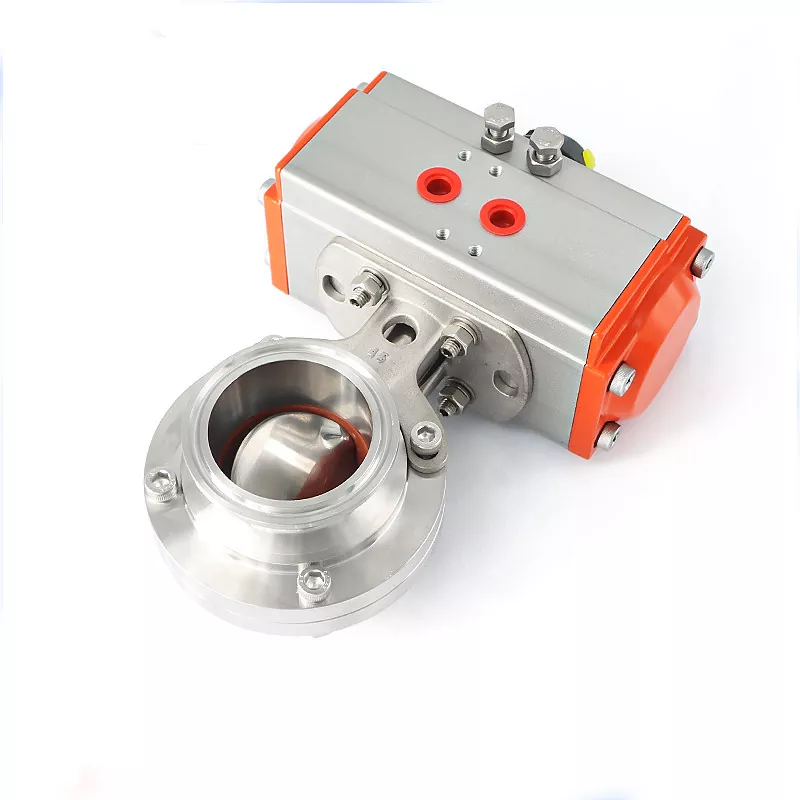

صمام الفراشة الصحي الهوائي الأفقي

يتم تصنيع صمام الفراشة الصحي الهوائي الأفقي من الفولاذ المقاوم للصدأ 316L كمواد قياسية للجسم والقرص، ويتوفر مع خيارات الختم EPDM أو PTFE أو FKM. يمكن للعملاء أيضًا تحديد أنواع مختلفة من مشغلات الهواء، ومؤشرات الموضع، وأقواس التثبيت والوصلات الصحية لتتناسب مع متطلبات المعدات والأنابيب الخاصة بهم.

توفر DINGYUE الصمامات الصحية للأغذية والمشروبات والمستحضرات الصيدلانية الحيوية وتطبيقات التبريد السائل للمواد الكيميائية الدقيقة ومراكز البيانات، مع إمكانية تتبع المواد والتصنيع الدقيق واختبار ضغط الصمام المطبق بنسبة 100% لدعم الإمداد المتسق بين الشركات.

كيف يعمل الصمام

يجمع مبدأ التشغيل بين صمام الفراشة ربع دورة والتشغيل الهوائي.

تسلسل التشغيل

الهواء المضغوط ← مشغل هوائي ← ساق الصمام ← دوران القرص ← التحكم في التدفق

عندما يدخل الهواء المضغوط إلى المشغل، يقوم المشغل بتوليد حركة دورانية تعمل على تدوير قرص الفراشة.

موقف مفتوح

يدور القرص تقريبًا بما يتماشى مع خط الأنابيب، مما يسمح للسائل بالمرور عبر الصمام.

موقف مغلق

يدور القرص عبر مسار التدفق، مما يؤدي إلى إغلاق خط الأنابيب.

التشغيل الآلي

يمكن للمشغل الهوائي أن يستقبل الإشارات من نظام التحكم الخاص بالمصنع، مما يتيح الفتح والإغلاق التلقائي وفقًا لتسلسل العملية.

وهذا يجعل الصمام مناسبًا للتطبيقات التي يحتاج فيها المشغلون إلى تشغيل صمام متكرر دون الوصول يدويًا إلى كل صمام في نظام الأنابيب.

خيارات آمنة من الفشل

اعتمادًا على المشغل المحدد:

· الفعل المزدوج: يعمل الهواء على الفتح والإغلاق.

· مغلق عادة (NC): تعمل قوة الزنبرك على إرجاع الصمام نحو الوضع المغلق عند إزالة الهواء.

· مفتوح عادة (NO): تعمل قوة الزنبرك على إرجاع الصمام نحو الوضع المفتوح عند إزالة الهواء.

يعتمد التكوين الصحيح على استراتيجية التحكم في العملية وموقع الفشل المطلوب.

المواد والمواصفات الفنية

المزايا الهندسية الرئيسية

تكوين هوائي مدمج

يوفر المحرك الهوائي التشغيل الآلي دون الحاجة إلى الوصول اليدوي إلى مقبض الصمام، مما يجعله عمليًا لتجميعات المعدات والتحكم المركزي في العمليات.

هيكل صحي من الفولاذ المقاوم للصدأ

يوفر التكوين القياسي من الفولاذ المقاوم للصدأ 316L مقاومة للتآكل وهو مناسب تمامًا لبيئات السوائل الصحية وعالية النقاء.

سطح داخلي أملس

يتوفر تشطيب داخلي للسطح يبلغ Ra ≥ 0.8 ميكرومتر للتكوين المحدد، مما يساعد على تقليل المناطق التي يمكن أن تتراكم فيها وسائط المعالجة.

مواد الختم المرنة

يتم تقديم EPDM كختم قياسي، بينما يتوفر PTFE وFKM للتطبيقات التي تتطلب خصائص كيميائية أو درجة حرارة مختلفة.

تكوينات اتصال متعددة

تسمح التكوينات ثلاثية المشبك والملولبة/الاتحادية والملحومة بعقب بمطابقة الصمام مع أنظمة الأنابيب الصحية المختلفة.

تشغيل شكلي

تتيح تكوينات المشغل الهوائي مزدوجة المفعول والمغلقة عادةً والمفتوحة عادةً للمهندسين تحديد منطق التشغيل وفقًا للعملية.

مراقبة المواد التي يمكن تتبعها

توفر DINGYUE تقارير اختبار المواد (MTR) وإمكانية تتبع الأرقام الحرارية للطلبات المعمول بها، مما يدعم التحقق من المواد طوال عملية التوريد.

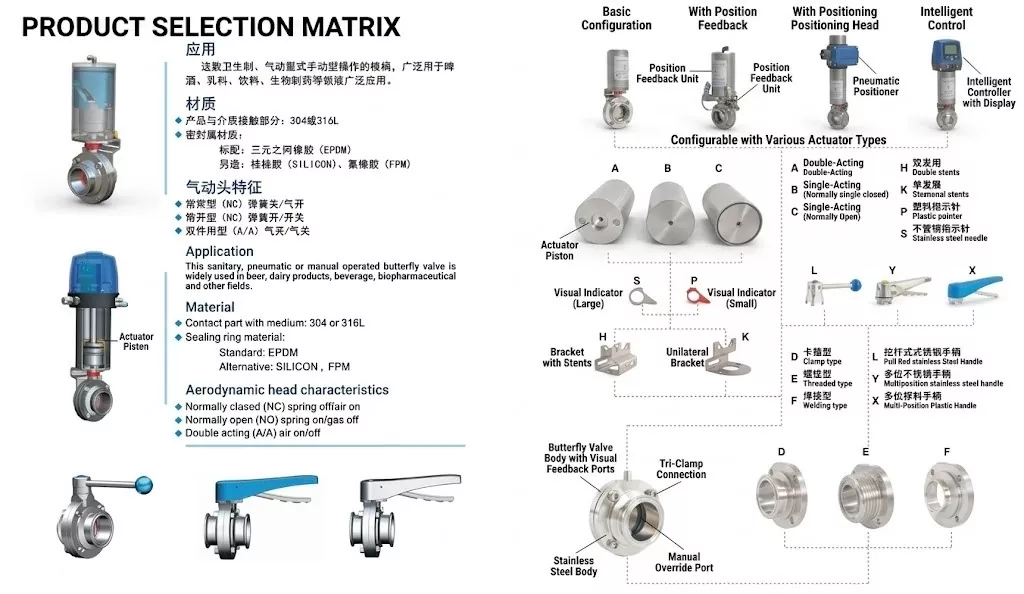

اختيار المحرك الهوائي

يحدد المشغل كيفية استجابة صمام الفراشة الصحي للإشارات الهوائية وما يحدث عند انقطاع إمداد الهواء.

المحرك المزدوج المفعول

الكود: أ

يتم استخدام ضغط الهواء لكل من الفتح والإغلاق.

مناسبة ل:

· خطوط المعالجة الآلية

· كثرة ركوب الدراجات

· أنظمة الإمداد المستمر بالهواء المضغوط

· التطبيقات التي تتطلب التحكم في الفتح والإغلاق

وحيد المفعول مغلق عادة

الكود: ب

يستخدم المشغل الهواء المضغوط لفتح الصمام، بينما تقوم قوة الزنبرك بإعادته إلى الوضع المغلق عند إزالة ضغط الهواء.

يوصى به عندما تتطلب العملية تكوينًا مغلقًا عند الفشل.

وحيد المفعول مفتوح عادة

الكود: ج

يستخدم المشغل الهواء المضغوط لإغلاق الصمام، بينما تقوم قوة الزنبرك بإعادته إلى الوضع المفتوح عند إزالة ضغط الهواء.

يوصى به عندما تتطلب العملية تكوينًا مفتوحًا عند الفشل.

خيارات مؤشر الموقف

S — مؤشر الفولاذ المقاوم للصدأ

مؤشر ميكانيكي متين مناسب للبيئات الصناعية الصعبة.

P — مؤشر بلاستيكي عالي الوضوح

مؤشر خفيف الوزن مصمم لسهولة التعرف البصري على موضع الصمام.

خيارات الاتصال والتركيب

يجب تحديد تكوين الاتصال والتركيب وفقًا لنظام الأنابيب الحالي ومساحة التثبيت المتاحة.

اتصال ثلاثي المشبك - د

اتصال صحي سريع الإصدار يستخدم على نطاق واسع في أنظمة المعالجة الصحية.

تشمل الفوائد ما يلي:

· سهولة التركيب

· التفكيك السريع

· صيانة مريحة

· مناسبة لأنظمة الأنابيب الصحية

اتصال مترابطة / الاتحاد - E

مصممة لأنظمة الأنابيب التي تتطلب وصلات ملولبة أو ذات نمط موحد.

يمكن أخذ هذا الخيار في الاعتبار عندما تستخدم المعدات المحيطة واجهات مترابطة صحية متوافقة.

اتصال ملحوم بعقب – F

مصممة لتركيبات الأنابيب الدائمة.

يمكن استخدام الوصلات الملحومة بعقب حيث يتم دمج الصمام مباشرة في أنابيب العملية ولا يلزم إزالته بشكل متكرر.

تصاعد بين قوسين

H - دعامة مزدوجة الجوانب للخدمة الشاقة

يوفر تكوينًا قويًا للتركيب من المشغل إلى الصمام للتطبيقات التي يكون فيها الاستقرار الميكانيكي مهمًا.

K — قوس أحادي الجانب

تكوين تركيب أكثر إحكاما حيث يجب مراعاة مساحة التثبيت أو موضع المستشعر.

بالنسبة لمصنعي المعدات، يجب التأكد من اتجاه المحرك والتخليص المحيط قبل الإنتاج.

الصناعات التطبيقية

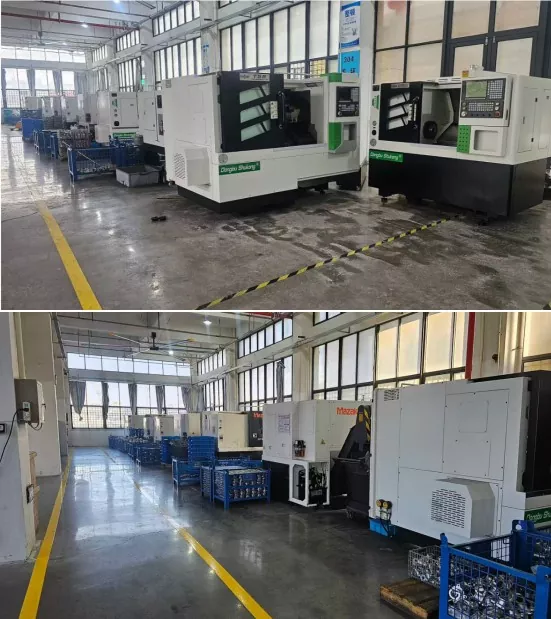

ورشة التصنيع المتقدمة

هل ترى تلك العلامات على جدران مصنعنا؟ نحن نحتفظ بأنواعنا المختلفة من الفولاذ المقاوم للصدأ - مثل SS304 وSS316 - في مناطق منفصلة تمامًا مع أجهزتها الخاصة. نحن لا نخلط بينهما أبدا. وهذا يضمن أنه عندما تدفع مقابل المعدن الفاخر المقاوم للصدأ، فإنك تحصل على ما دفعته بالضبط.
